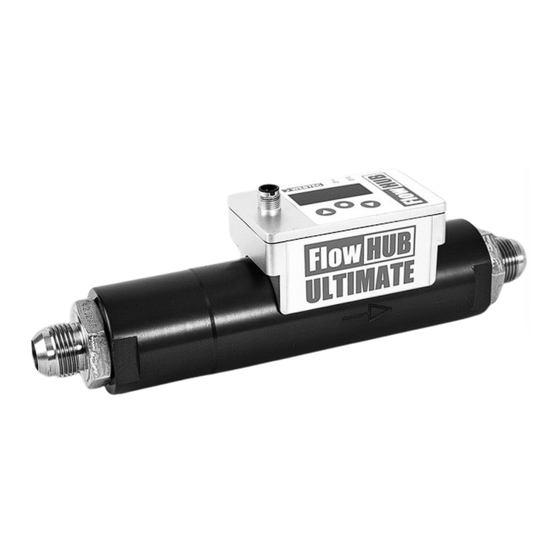

- Página 1 FlowHUB Series User Manual FlowHUB-Reihe Bedienungsanleitung Série FlowHUB Manuel d’utilisation Serie FlowHUB Manual del usuario www.webtec.com...
- Página 3 Before first operating the equipment read the whole of these instructions. Safety may be impaired if they are not followed. Webtec have been designing and manufacturing flow meters and hydraulics components for over 50 years. We operate within a Quality Management System that complies with the requirements of BS EN ISO 9001:2000 which is externally audited and certificated each year.
-
Página 4: Basic Operation
Basic operation All FlowHUB’s work on the same theory - the fluid flow is used to move a magnet which is mounted within a piston, the distance moved is proportional to the flow rate. This movement is measured by a sensitive magnetic device. The on-board electronics condition the signal and convert the linear movement to fluid flow. -
Página 5: Electrical Specification
Pin Connection Details Functional Specification • Flow range: see model configuration • Pressure range: see model configuration • Ambient operating temperature: 0 - 50 °C (32 - 122 °F) • Fluid type: Mineral oil to ISO 11158 category HM (for other fluid types please contact Sales). - Página 6 For heavy-duty applications, for example installation close to a piston pump, consult the Webtec Products sales office. This FlowHUB is for indoor use only - do not install in wet areas or outside without the appropriate additional protection.
- Página 7 Installation Dimensions in Millimetres (Inches) 127.9 (5.03) Display LED 1 LED 2 12.0 Enter Key Up Key Down Key 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07)
- Página 8 Set up level • Factory menu The factory menu is for trained Webtec service personnel only. To enter the set up level menu requires a password - the default password for this is ‘11’. Menu structure - General viewing level On this level it is possible to view the values which have been set.
- Página 9 Menu structure - Set up level - General notes The value can be changed by pressing up or down key. Once the correct value has been achieved pressing the enters the value and returns to the main menu. Pressing the up or down keys for longer than 2 seconds will activate a fast mode which will rapidly change the reading.
-
Página 10: Menu Structure
Menu Structure... - Página 11 Model configuration Examples HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Above model number is a FlowHUB Transmitter: Flow range: 8 - 360 lpm, Maximum pressure: 210 bar (3,000 psi), Temperature: °C, Analogue output: 4 - 20 mA, no switches, 1” BSPP adaptors. HF100 TRNMA-3 S100V...
- Página 12 Step 2 - Choose electronics and maximum pressure Electronic control and maximum pressure options Code 2 Maximum working pressure Function description SWTNA-3 210 bar (3,000 psi) Two programmable switches TRN5V-3 210 bar (3,000 psi) Analogue output 0 - 5 Volt TRNMA-3 210 bar (3,000 psi) Analogue output 4 - 20 mA...
- Página 13 Construction material Flow body: Aluminium 2011-T3 Adaptors: High pressure - Steel 212A42 zinc plated and clear • • • Internal parts: Brass CW614N, Stainless steel 316 trivalent passivate. Standard - Steel 230M07 zinc plated. and 303, Steel 212A42 Stainless Steel 303. •...
- Página 14 10.9 12.0 14.6 19.2 periods between recalibrations. 11.1 14.3 Accessories 11.1 A range of adaptors, cables and remote displays are available from Webtec or your local distributor. See the contact on the back cover of this manual.
- Página 15 Anleitungen nicht befolgt werden. Webtec entwickelt und fertigt hydraulische Komponenten und Prüfgeräte seit über 50 Jahren. Wir arbeiten mit einem Qualitätssystem, welches nach ISO 9001 zertifiziert ist und jährlich extern geprüft und zertifiziert wird. Über den Standard hinaus ist Webtec danach bestrebt konstante Verbesserungen in allen Bereichen einzubringen, im Speziellen um die Bedürfnisse...
- Página 16 Funktionsweise Alle FlowHUB-Modelle funktionieren nach dem gleichen Prinzip: Durch den Fluidstrom wird ein Magnet in einem Kolben bewegt, der eine Strecke proportional zur Durchflussmenge zurücklegt. Diese Bewegung wird über einen empfindlichen magnetischen Aufnehmer gemessen. Die integrierten Schaltkreise konditionieren das Signal und konvertieren die lineare Bewegung in einen Volumenstrom.
-
Página 17: Elektrische Angaben
Verbindungsanschlüsse Operative Angaben • Durchflussbereich: Sehen Sie Modellkonfiguration • Druckbereich: Sehen Sie Modellkonfiguration • Betriebstemperatur: Umgebung: 0 - 50 °C (32 - 122 °F) • Fluidart: Mineralöl gemäß ISO 11158 Kategorie HM (für andere Fluidtypen fragen Sie bitte beim Vertrieb nach). •... - Página 18 Installationsanweisungen Der FlowHUB besitzt eingebaute Durchflussaufbereitung, deswegen sind die üblichen Längen von 10 Ø geraden Rohres nicht notwendig. Ein- und Ausgangsverbindungen sollten immer eine ähnliche Größe, wie den Durchflussmesser aufweisen, um Venturi- oder Verengungseffekte zu verhindern. Alle hydraulischen Verbindungen sollten nur durch qualifiziertes Fachpersonal hergestellt werden.
- Página 19 Installation Dimensionen in Millimeter (Zoll) 127.9 (5.03) Anzeige LED 1 LED 2 12.0 Enter/OK Pfeiltaste Pfeiltaste auf 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07)
- Página 20 Konfigurationsebene • • Werkseinstellungen Die Werkseinstellungen sind nur für geschultes Webtec Servicepersonal. Um in die Konfigurationsebene zu gelangen, brauchen Sie ein Passwort: das Standardpasswort dafür, ist ‘11’. Menüaufbau - Allgemeine Betrachtungsebene In dieser Ebene ist es möglich die Werte, wie eingestellt, zu betrachten. Je nach Modell variieren die Funktionen und sind deswegen eventuell erhältlich...
- Página 21 Einstellung analoger Endwert - der Endwert kann zu irgendeiner Durchflussmenge innerhalb des Durchflussbereichs eingestellt werden. Einstellung Passwort - das Passwort für das Einstellungsmenü, kann zu irgendeinem Wert zwischen 0001 und 9999 verändert werden. Werkseinstellungen - die Werkseinstellungen sind nur für geschultes Webtec Servicepersonal - keine Funktionen für den Anwender.
- Página 22 Menüaufbau...
- Página 23 Modellkonfiguration Beispiele HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Obige Modellnummer ist ein FlowHUB “Transmitter”: Durchflussbereich: 8 - 360 l/min, Maximaldruck: 210 bar (3000 psi), Temperatur: °C, analoger Ausgang: 4 - 20 mA, keine Schalter, 1” BSPP Adapter. HF100 TRNMA-3 S100V...
- Página 24 2. Schritt - Wählen Sie die Elektronik und Maximaldruck Optionen für elektronische Funktionen und Maximaldruck Code 2 Maximaler Arbeitsdruck Funktionen SWTNA-3 210 bar (3,000 psi) Zwei programmierbare Schalter TRN5V-3 210 bar (3,000 psi) Analoger Ausgang 0 - 5 Volt TRNMA-3 210 bar (3,000 psi) Analoger Ausgang 4 - 20mA ULT5V-6...
- Página 25 Bauweise • Durchflusskörper: Aluminium 2011-T3 • Adapter: Hochdruck - Stahl 212A42 verzinkt, transparent- Innenbauteile: Messing CW614N, Edelstahl 316 • trivalente Passivierung. Standard - Stahl 230M07 verzinkt. und 303, Stahl 212A42 Edelstahl 303. Elektronikgehäuse: Aluminium Druckguss • Durchfluss gegenüber Druckgefälle in der Vorwärtsrichtung (Öl mit 21 cSt bei 50°C) Durchfluss (US gpm) 360 l/min (100 US gpm)
-
Página 26: Wartung Und Service
Obige Druckgefälle wurden gemessen mit 1” Adaptern montiert bei Verwendung mit anderen Viskositäten. Nähere Einzelheiten zu Viskositätsänderungen sowie Informationen über die Modelle für 360 L/min (100 US-gal/min) erhalten Sie bei Webtec. FlowHUB ViscoCorrect passt Fluidart die Durchflussmessung über einen Viskositätsbereich von 1 bis 85 cSt Temp °C... - Página 27 9001:2000 BS EN ISO qui est contrôlé chaque année par un organisme extérieur qui nous délivre un certificat. Au delà de la conformité à la norme, Webtec vise constamment à...
-
Página 28: Principe De Fonctionnement
Principe de fonctionnement Tous les débitmètres FlowHUB fonctionnent sur le même principe de base : le débit de fluide est utilisé pour déplacer un aimant qui est monté à l’intérieur d’un piston, la distance de déplacement étant proportionnelle au débit. Ce mouvement est mesuré... -
Página 29: Caractéristiques Électriques
Pin Connection Details Fonctionnalités • Plage de débit: voir configuration du modèle • Plage de pression: voir configuration du modèle • Température d’utilisation: ambiante: 0 - 50 °C (32 - 122 °F) • Type de fluide: Huile minérale hydraulique ISO11158 catégorie HM (pour tous autres types de fluides, veuillez contacter le service commercial) •... - Página 30 Pour éviter les lectures incorrectes, le montage du débitmètre doit être éloigné des sources de pulsations importantes. Pour les applications extrêmes, par exemple l’installation près d’une pompe à piston, veuillez consulter le service commercial de Webtec. Ce FlowHUB est uniquement pour utilisation à l’intérieur; ne l’installez jamais dans les endroits humides ou à l’extérieur sans une protection appropriée.
- Página 31 Installation Dimensions en millimètres (pouces) 127.9 (5.03) Affichage LED 1 LED 2 12.0 Touche Touche Touche entrer monter descendre 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07)
- Página 32 Mode réglage • Mode réglage usine Le niveau usine n’est accessible qu’aux techniciens de Webtec. Pour accéder à un niveau un mot de passe est nécessaire; le mot de passe par défaut est ‘11’. Structure du menu - Affichage général Sur ce niveau on peut visualiser les valeurs qui ont été...
- Página 33 Changement du mot de passe - le mot de passe peut être changé à toute valeur comprise entre 0001 et 9999. Paramètres d’usine - Ces paramètres ne sont disponibles qu’aux techniciens de Webtec - il n’y a pas d’autre réglage...
-
Página 34: Structure Du Menu
Structure du menu... - Página 35 Configuration des modèles Exemples HF360 TRNMA-3 B100V Code 1 Code 2 Code 3 Le modèle ci-dessus est un FlowHUB à sortie analogique: Plage de débit: 8 - 360 l/min, Pression maximale: 210 bars (3000 psi), Température: °C, Sortie analogique: 4 - 20 mA, pas d’alarmes, Adaptateurs 1”BSP. HF100 TRNMA-3 S100V...
- Página 36 Etape 2 - Choix de l’électronique et de la pression maximale Options électroniques et pression maximale Code 2 Pression de travail max. Description de la fonction SWTNA-3 210 bar (3,000 psi) Deux alarmes programmables TRN5V-3 210 bar (3,000 psi) Sortie analogique 0 - 5 Volts TRNMA-3 210 bar (3,000 psi) Sortie analogique 4 - 20 mA...
-
Página 37: Matériaux De Construction
Matériaux de construction • Corps: Aluminium 2011-T3 • Adaptateurs : Haute pression – Acier 212A42 plaqué zinc Pièces internes : Laiton CW614N, acier inoxydable • et passivé trois fois transparent. Standard – Acier 230M07 316 et 303, acier 212A42 plaqué zinc. Acier inoxydable 303. Partie électronique confinée dans un boîtier en aluminium •... -
Página 38: Maintenance Et Entretien
Il n’y a pas de pièce qui peuvent être entretenue ou changée dans ces 30.4 50.5 82.2 105.5 127.9 196.1 débitmètres. Pour un étalonnage veuillez les retourner à Webtec ou un 20.1 31.6 48.8 59.8 73.1 107.7 de ses distributeurs. -
Página 39: Introducción
Webtec lleva más de 50 años diseñando y fabricando flujómetros y componentes hidráulicos. Operamos en el marco de un sistema de gestión de la calidad que cumple con los requisitos de la norma BS EN ISO 9001:2000, auditado y certificado cada año por partes externas. -
Página 40: Funcionamiento Básico
Funcionamiento básico El funcionamiento de todos los FlowHUB tiene la misma base teórica: el flujo del fluido se emplea para desplazar un imán montado dentro de un pistón, y la distancia que se desplaza es proporcional al caudal. Este desplazamiento se mide con un dispositivo magnético sensible. -
Página 41: Especificaciones Funcionales
Detalles de conexión de las patillas Especificaciones funcionales • Rango de flujo: véase la configuración del modelo • Rango de presión: véase la configuración del modelo • Temperatura ambiental de funcionamiento: 0 - 50 °C (32 - 122 °F) • Tipo de fluido: Aceite Mineral que cumpla con la norma ISO 11158 categoría HM (para otro tipo de fluido, comuníquese con la oficina de ventas). -
Página 42: Guías De Instalación
Para las aplicaciones pesadas, por ejemplo la instalación cerca de una bomba de pistón, consulte con la oficina de ventas de productos de Webtec. Este FlowHUB es para uso en interiores solamente: no lo instale en áreas húmedas o en exteriores sin la protección adicional adecuada. -
Página 43: Instalación
Instalación Dimensiones en milímetros 127.9 (5.03) Pantalla LED 1 LED 2 Tecla de 12.0 Tecla de Retorno Tecla de Abajo Arriba 54 (2.12) (0.47) 100 (3.93) 41.2 (1.62) 230.4 (9.07) - Página 44 Menú de fábrica El menú de fábrica es para el uso exclusivo del personal de servicio capacitado de Webtec. Para entrar en el menú de nivel de configuración se precisa una contraseña: la contraseña por omisión es ‘11’. Estructura del menú - Nivel de visualización general En este nivel es posible ver los valores que se han configurado.
- Página 45 Estructura del menú - Nivel de configuración - Notas generales Tecla El valor se puede cambiar pulsando la tecla de arriba o de abajo. Una vez que se haya obtenido el valor correcto, pulsando la tecla se introduce el valor y se regresa al menú principal. Si se pulsan las teclas de arriba o de abajo durante más de 2 segundos, se activará...
-
Página 46: Estructura Del Menú
Estructura del menú... - Página 47 Configuración de modelo Ejemplos HF360 TRNMA-3 B100V Código 1 Código 2 Código 3 El número del modelo anterior es un FlowHUB Transmitter: rango de flujo: 8 - 360 lpm, máxima presión: 210 barias (3.000 lppc), temperatura: °C, salida analógica: 4 - 20 mA, sin conmutadores, adaptadores BSSP de una pulgada. HF100 TRNMA-3 S100V...
-
Página 48: Código 3 Descripción
Paso 2: elija la electrónica y la presión máxima Opciones de control electrónico y máxima presión Código 2 Máxima presión funcional Descripción de las funciones SWTNA-3 210 bar (3,000 psi) Dos conmutadores programables TRN5V-3 210 bar (3,000 psi) Salida analógica: 0 - 5 voltios TRNMA-3 210 bar (3,000 psi) Salida analógica: 4 - 20 mA... -
Página 49: Material De Construcción
Material de construcción • Caja del flujómetro: Aluminio 2011-T3 • Adaptadores: Alta presión: acero 212A42 zincado y pasivado Piezas internas: Latón CW614N, acero inoxidable • trivalente transparente De serie: acero 230M07 zincado Acero 316 y 303, acero 212A42 inoxidable 303 Armario electrónico: aluminio troquelado •... -
Página 50: Viscosidad Del Fluido
196.1 Dentro del flujómetro no hay piezas que pueda reparar el usuario. Para la 20.1 31.6 48.8 59.8 73.1 107.7 calibración rogamos que envíe el flujómetro a Webtec o al distribuidor local. 14.0 21.0 31.0 36.6 44.9 63.9 Calibración 10.2 14.7... - Página 51 Garantie limitée du fabricant Webtec Products Ltd. garantit à l’acheteur original, pendant un an à compter de la date d’achat, que le produit est libre de tout défaut dans les matériaux ou défaut de fabrication. La présente garantie ne couvre aucune partie du produit ayant été endommagée suite à tout usage abusif ou non conforme aux spécifications formulées par Webtec Products Ltd. dans la documentation associée.
- Página 52 Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Certificate No.8242 Designed and produced by Webtec - Entwickelt und hergestellt von Webtec - Conçu et produit par Webtec - Diseñado y producido por Webtec FLOWHUB-MA-MUL-2285.pdf - FT10208 - Issue I - 05/19...
