Resumen de contenidos para Melo MATCH 112
- Página 1 Manual de usuario V1.1 Noviembre 2021.
- Página 2 Si revende este producto, no olvide entregar este manual al nuevo cliente. Si es un proveedor de productos de Melo Sound of Music, llame al especialista y solicite los manuales correspondientes e inclúyalos con los sistemas. Melo Sound Of Music, segunda privada 15 Norte Las cuartillas Puebla México.
- Página 3 Dedique tiempo en aprender como obtener el mejor rendimiento de sus equipos MELO, es una inversión que merece la pena y que hará que sus espectáculos sean de mejor calidad resultando en clientes mas satisfechos. PRECAUCION No desconecte la tierra del conector de alimentación ya...
- Página 4 Cualquier operación de mantenimiento y reparación en cualquiera de las partes del equipo debe ser realizada por personal certificado. Conserve este manual para futuras consultas en relación al desempeño de sus equipos. Página MATCH 112...

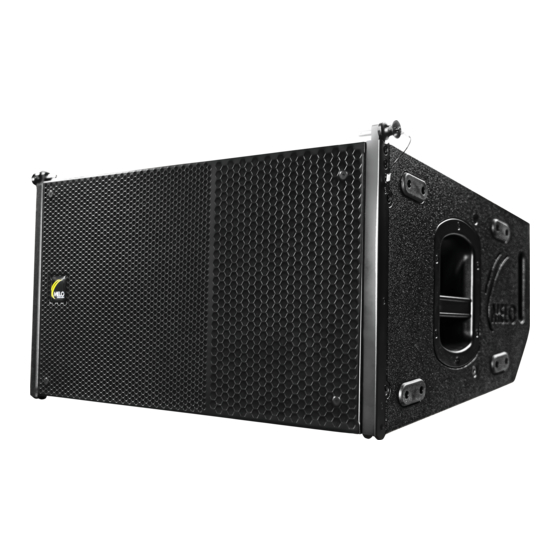

- Página 5 “Comprometidos con la calidad y atención a nuestros clientes” MATCH 112 es una caja de arreglo lineal amplificado, cargado con un sistema de rigging que soporta hasta 12 cajas manteniendo una directividad de 100⁰ horizontales en todo su conjunto.
-
Página 6: Especificaciones
Multiplay 15mm 28CM Dimensiones (L x A x P) 650mm x 350mm x 280mm Peso 25 Kg Amplificación y proceso MELO y All DSP. LATERAL Consumo eléctrico @ 115V 2 Amperes Voltaje de operación. 115 volts Página 6 MATCH 112... - Página 7 Salida de línea en XLR. Control de volumen. Conexión Ethernet. Pantalla Muestra el preset cargado en la caja. Pot de control Ayuda a cambiar los presets. Salida puente de voltaje. Entrada de voltaje. 10. Botón de encendido. Página MATCH 112...
- Página 8 Estos están representados en la parte trasera de cada caja y son llamados desde el display trasero del Match 112. Ejemplo 1 caja Ejemplo 4 cajas...
- Página 9 Para llamar un preset: Presionamos menú. Con la perilla rotatoria, seleccionamos el preset y presionamos la misma perilla rotatoria. En la pantalla aparecerá confirmar, movemos la perilla a la derecha y presionamos nuevamente la perilla rotatoria para confirmar. MATCH 112 Página 9...
- Página 10 Presets. Preset 1 Front Field: Este preset esta pensado para uso con dos cajas Match 112, en situaciones donde no es posible colgar el arreglo y es necesario colocarlo sobre un subwoofer o templete. Este preset esta pensado para apoyo en primera filas, grupos versátiles o DJ donde no se tiene un sistema de colgado.
- Página 11 Para las dos cajas mas cercanas a la gente usamos un preset mas plano para no molestar a la gente de la zona mas cercana al arreglo. Recomendamos usar esta configuración en las dos cajas mas bajas del arreglo. Página 11 MATCH 112...
- Página 12 Para las dos cajas mas cercanas a la gente usamos un preset mas plano para no molestar a la gente de la zona mas cercana al arreglo. Recomendamos usar esta configuración en las dos cajas mas bajas del arreglo. Página 12 MATCH 112...
- Página 13 112 ya sea para usarlo colgado o en stack. La segunda barra esta diseñada para angular el arreglo en caso de ser colgado, aquí es donde enganchamos el sistema de elevación. Barra central anclaje. Barra central angulación. Página 13 MATCH 112...
- Página 14 En la parte trasera se encuentran los orificios de angulación, con ellos podemos modificar la cobertura de nuestro sistema lineal. Así mismo encontraremos la barra de sujeción, con esta anclamos a una caja o el boomper seleccionando el ángulo deseado. Punto de anclaje. Página 14 MATCH 112...
- Página 15 Existen accesorios llamados «pin» estos nos ayudan a interconectar los sistemas. El modo de uso es presionar la parte central del «pin» e insertamos en los orificios de anclaje . Puntos de anclaje trasero. Puntos de anclaje delantero. Página 15 MATCH 112...
- Página 16 Ahora la angulación será al revés, esto es muy útil para usarlo en lugares donde es imposible colgar los equipos o en usos como estadios donde comúnmente los «tiros» son hacia arriba. Página 16 MATCH 112...
-
Página 17: Complementos
7.1 Complementos Los sistemas y accesorios MATCH 112 están diseñados para tener el mejor resultado posible, todos los complementos están desarrollados de la mano con los sistemas lineales. MATCH 112 Altavoz activo rango completo de 2 vías 1x12” + 2x3”. - Página 18 • Los conectores son diseñados para trabajar en intemperie, pero no para lluvia. VOLTAJE El sistema MATCH 112 trabaja en un rango de voltaje 115V 60Hz +/- 10% , si trabaja en un menor rango este se protege al igual que si se sobre pasa este rango.
- Página 19 Acometida principal. Puente a siguiente caja. Link de corriente: Melo ofrece en su marca hermana soluciones para distribución y alimentación de sus sistemas de audio, por favor contacte a su vendedor para conocer las opciones de alimentación eléctrica. TLIN X TL10M Centro de energía.
- Página 20 8.2 Conexión de red. Los sistemas MATCH 112 pueden ser monitoreados vía una red, se conectan los sistemas a un switch o router y este a su vez a una computadora con Windows vía cables de red Cat5 o Cat 6 en configuración normal.
- Página 21 8.2 Ejemplo de conexión. Conexión con switcher. MATCH 112 Página 21...
- Página 22 8.2 Ejemplo de conexión. Conexión con router. MATCH 112 Página 22...
- Página 23 1.- MUTE de la caja. 2.- INFO de la caja. 3.- Encender o apagar la caja. 4.- Niveles de salida. 5.- Estado de conexión de la caja. 6.- Acceso al menú de monitoreo por caja. MATCH 112 Página 23...
