S132 – PANEL DIGITAL INDICADOR DE TEMPERATURA Y HUMEDAD RELATIVA
CARACTERÍSTICAS TÉCNICAS Y PROTOCOLO DE INSTALACIÓN
Cumple con el Real Decreto 1826/2009 de 27 de Noviembre.
1.
DESCRIPCIÓN
El panel digital S132 está diseñado para visualizar la temperatura y la humedad relativa existentes en el ambiente de un recinto
climatizado, cumpliendo así con el Real Decreto 1826/2009, de 27 de Noviembre, por el cual se modifica el Reglamento de Instalaciones
Térmicas en los Edificios (RITE), aprobado por el Real Decreto 1027/2007, de 20 de Julio.

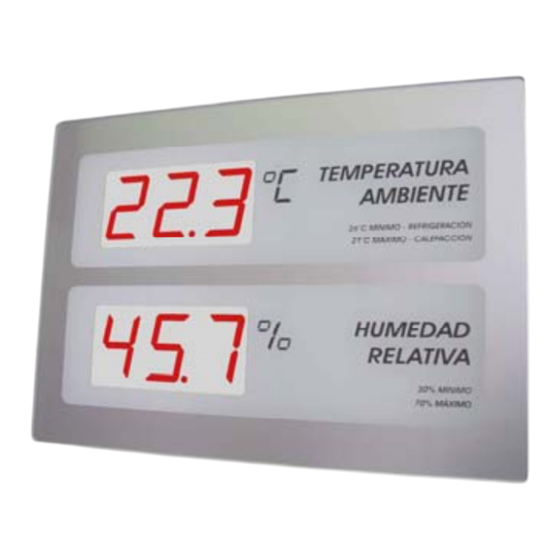

El panel digital es un dispositivo electrónico, basado en microprocesador, de dimensiones 420x300 milímetros, el cual incorpora displays
de led de gran tamaño para visualización de la temperatura y humedad relativa ambientales.
Fabricación Española.
Límites de temperatura y humedad
Según se indica en el Real Decreto 1826/2009, de 27 de Noviembre,
• La temperatura del aire en los recintos calefactados no será superior a 21ºC, cuando para ello se requiera consumo de energía
convencional para la generación de calor,
• La temperatura del aire en los recintos refrigerados no será inferior a 26ºC, cuando para ello se requiera consumo de energía
convencional para la generación de frío, y
• Las condiciones de temperatura anteriores estarán referidas al mantenimiento de una humedad relativa comprendida entre el 30% y
el 70%.
Se incluye la rotulación de los límites de temperatura y humedad relativa del recinto en el propio panel.
Antes de efectuar cualquier intervención en el equipo, debe desconectarse la tensión de alimentación eléctrica. Tenga cuidado
con posibles descargas. Una descarga puede causar daños personales.
2.
INSTALACIÓN DEL PANEL
Ubicación del panel
El panel debe ubicarse en sitio visible y frecuentado por las personas que utilizan el recinto, prioritariamente en los vestíbulos de acceso.
Modo de instalación
Montaje en pared. Utilice los dos orificios de la parte posterior del panel para fijarlo a la pared con tornillos o escarpias. La distancia entre
orificios es 230mm.
Publicidad
Resumen de contenidos para Sistena S132
- Página 1 DESCRIPCIÓN El panel digital S132 está diseñado para visualizar la temperatura y la humedad relativa existentes en el ambiente de un recinto climatizado, cumpliendo así con el Real Decreto 1826/2009, de 27 de Noviembre, por el cual se modifica el Reglamento de Instalaciones Térmicas en los Edificios (RITE), aprobado por el Real Decreto 1027/2007, de 20 de Julio.
-
Página 2: Instalación De La/S Sonda/S
Montaje en techo. Utilice los orificios de los dos salientes ubicados en la parte superior del panel para colgarlo del techo. La distancia entre orificios es 390mm. Montaje en ángulo. El panel está adaptado para montaje según estándares VESA 75x75 y VESA 100x100, gracias a los taladros que incorpora en la parte posterior del mismo. - Página 3 Posición de la/s sonda/s La sonda está diseñada para fijación en pared o tabique mediante tornillos. La sonda debe ser posicionada de la manera que se detalla en el siguiente gráfico. La sonda no puede ser ubicada en techos o falsos techos, ya que no se asegura la correcta medida de la sonda. Modo de instalación La sonda está...
- Página 4 Cable de conexión de la sonda al panel. Tipo de cable recomendado. Longitud de cable. Recomendaciones en la conexión La conexión de la sonda al panel se realiza mediante cable de 4 hilos de sección 0,22mm (4 hilos x 0,22mm La conexión del cable de la sonda al panel se realiza mediante conector enchufable polarizado de 4 polos.
- Página 5 PUESTA EN TENSIÓN DEL PANEL. VERIFICACIÓN RÁPIDA DE FUNCIONAMIENTO Antes de poner en tensión el panel, cerciórese de que la tensión eléctrica de funcionamiento es la correcta para el funcionamiento del equipo, y tome nota de en qué conector del panel ha conectado la/s sonda/s (1-2-3-4) para realizar seguidamente un proceso de verificación rápida del correcto funcionamiento del equipo (panel y sonda/s) Ponga en tensión el panel.
-
Página 6: Funcionamiento Del Panel
FUNCIONAMIENTO DEL PANEL Visualización de la media y de las medidas de cada sonda de manera independiente Por defecto, a la puesta en tensión, el panel muestra durante un instante S0 y a continuación la media de las medidas adquiridas por las sondas conectadas. -
Página 7: Esquema De Conexionado
7. ESQUEMA DE CONEXIONADO...
