Morningstar TriStar TS-45 Guia De Inicio Rapido

IMPORTANTE:
El regulador de carga TriStar está diseñado para funcionar
como un controlador de carga solar, un controlador de
carga o de iluminación, O un controlador de desvío, un
modo a la vez y sin funcionamiento en modo combinado.
Especificaciones:
TS-45 TS-60
Voltaje de la batería 12 V CC, 24 V CC, or 48 V CC
12 V, 24 V, o 48 V
Voltaje máximo de entrada
(Circuito abierto de voltaje
2
solar
nominal del panel fotovoltaico)
Corriente máxima
45 A
(solar o carga)
Corriente máxima
30 A
(Desviación)
Voltaje de funcionamiento
9-68 V
de la batería
Tipos de batería
inundada, sellada
compatibles
2
Consulte la calculadora de cadenas fotovoltaicas Morningstar en:
https://www.morningstarcorp.com/support/
Tamaños de cables y requisitos de
torque:
IMPORTANTE:
Consulte la Sección 2.0, Instalación, en el manual de TriStar-PWM, para obtener todos los detalles sobre
los requisitos de instalación.
El diseño del sistema debe cumplir con cualquier código y normativa eléctrica aplicable.
TAMAÑOS MÍNIMOS DE CABLES Y REQUISITOS DE TORQUE
Terminales de carga o batería
Clasificado para 75 ° C
2
TriStar-PWM-45 16 mm (#6 AWG)
2
TriStar-PWM-60/M 25 mm (#4 AWG)
Torque
Consulte la Tabla 2.3-6a en el Manual de instalación de TriStar PWM para conocer la distancia máxima de cable
Longitud máxima
Fusibles y disyuntores:
•
Se requieren disyuntores o fusibles en el cable positivo para las conexiones de batería, solar, carga de CC o carga de desvío.
•
Las conexiones solares requieren una desconexión por falla a tierra fotovoltaica.
•
Se requiere un fusible en el cable positivo para las conexiones de detección de voltaje.
El tamaño del fusible o disyuntor debe basarse en la ampacidad requerida del cable.
•
•
Si usa un fusible, NO inserte el fusible en el portafusibles hasta que se hayan completado todas las demás conexiones.
Información de contacto:
Soporte técnico: morningstarcorp.com/support
Teléfono: 1-
215-321-4457
4
© 2021 Morningstar Corporation. Reservados todos los derechos.
ADVERTENCIA: Voltaje peligroso
El regulador de carga TriStar debe ser instalado por
un técnico calificado de acuerdo con las regulaciones
eléctricas del país de instalación.
ADVERTENCIA: Voltaje peligroso
Esta unidad no se proporciona con un dispositivo
Interruptor de desconexión por falla a tierra (GFDI).
TS-60M
Este controlador de carga debe usarse con un
dispositivo interruptor de desconexión por falla a
tierra externo según lo requieran los requisitos del
código local de la ubicación de instalación.
Accediendo a los
terminales de cableado:
60 A
Para acceder a los terminales de
40 A
cableado:
1. Retire los 4 tornillos y las arandelas
de estrella de la placa frontal.
2. Levante la placa frontal para
separarla de la base.
Para reemplazar la placa frontal:
1. Alinee la placa frontal con la base.
2. Reemplace los 4 tornillos y las arandelas de bloqueo.
3. Apriete a mano, con cuidado de no apretar demasiado.
Terminal de tierra
Clasificado para 90 ° C
2 2
10 mm (#8 AWG) 5 mm (#10 AWG)
2 2
16 mm (#6 AWG) 8 mm (#8 AWG)
5,56 Nm (50 in-lbs.)
de 1 vía.
Reguladores e
1
2
Regulador de carga
TriStar
3
4
ATTENTION : Ce guide doit être utilisé avec le manuel complet du produit qui comprend des informations importantes.
Lisez attentivement le manuel du produit TriStar-PWM pour toutes les spécifications, informations de sécurité, de
réglementation et de garantie, et pour toutes les instructions requises sur les procédures d'installation, la configuration et
le fonctionnement.
En el cuadro:
Regulador de carga
TriStar
Herramientas necesarias:
— #2 Destornillador Phillips
— 5 mm (3/16") & 3,8 mm (1/8") Destornillador de
cabeza plana
— Taladre con una broca de 3 mm (1/8 ")
— Multímetro
MS-003473 v2
inversores solares líderes en el mundo
Guía de inicio rápido
Escanee el código QR
para ir directamente al
Manual de instalación
de TriStar PWM y a la
información de la
Regulador de carga TriStar
garantía en línea.
(con medidor opcional)
Registro de garantía: https://www.morningstarcorp.com/product-registration/
Accesorios opcionales:
#10
Tornillos de
montaje
(x4)
Plantilla de
montaje

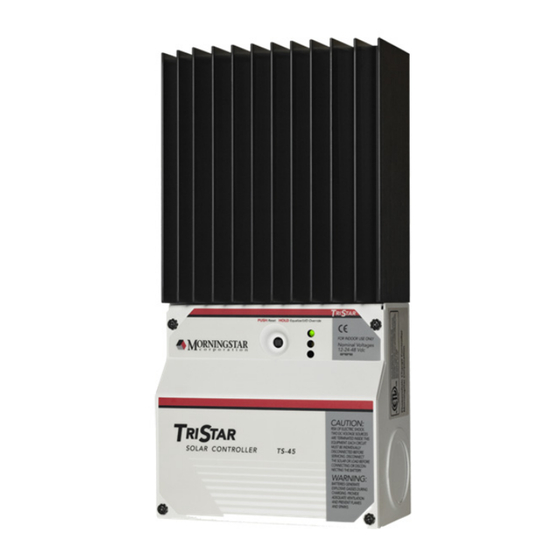

CONTROLADOR DEL
