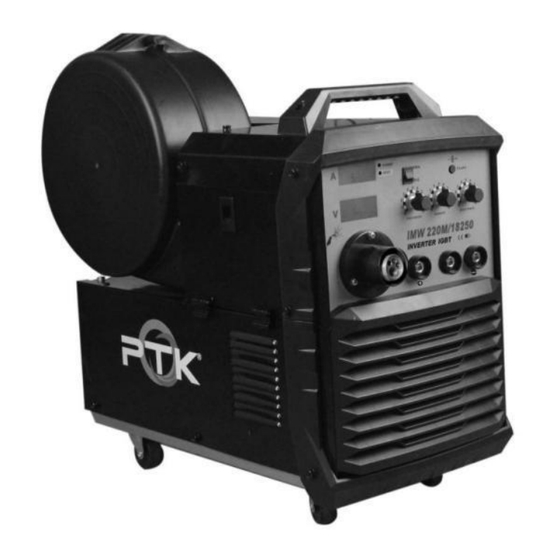

- Página 1 IMW 220M/18250 Máquina de Soldar IGBT...
-
Página 2: Especificaciones
ESPECIFICACIONES IMW 220M/18250 1PH 220V Voltaje principal (V) 240V±10% 50/60HZ Capacidad nominal de entrada (KVA) Voltaje a vacío Corriente de Soldar (A) 50-250 Tensión de carga 16.5-25 nominal (V) Ciclo de trabajo % (35℃) Eficiencia % Factor de potencia ＞0.93 φcos... -
Página 3: Ciclo De Trabajo
Dimensión (mm) 600×300×650 CICLO DE TRABAJO El ciclo de trabajo nominal se refiere a la cantidad de soldadura continua que puede hacerse dentro de un período de tiempo: Normalmente se mide en bloques de 10 minutos del ciclo: Si la máquina tiene un ciclo de trabajo del 60% : puede usarse durante un período de 6 minutos y debe dejarse enfriar durante 4 minutos. -
Página 4: Lista De Empaque
ATENCION: Antes de usar por favor lea cuidadosamente el manual de instrucciones. LISTA DE EMPAQUE NBC-250/2503 Soldadora Conjunto de cable de antorcha Pinza de tierra Instrucciones Mascarilla de mano Cepillo de alambre / martillo COMPONENTE Y CONTROLES 1. Pantalla principal 2. - Página 5 13. Rodillo impulsor 14. Balancín 15. Tubo Guía 16. Ajustador de tensión 17. Perilla de bloqueo de la bobina 18. Manejo 19. Tapa 20. ON-OFF interruptor 21. Toma de corriente auxiliar 36V AC 22. Cable de entrada de energía 23. Entrada de gas protector 24.
-
Página 7: Proteccion De Sobrecarga
SOLDADORA MIG Esta máquina está diseñada únicamente para cable sólido. ➢ La IMW 220M/18250 está diseñada para soldaduras sólidas y con gas / con gas no requiere botella/ ideal para interior y exterior. El Gas inerte de metal (MIG) también se conoce como soldadura por arco de metal de gas (GMAW) utilizado principalmente para soldar aluminio y otros metales no ferrosos. - Página 8 El flujo del gas inerte pasa a través de la antorcha de soldar al mismo tiempo que el alambre. Este gas inerte actúa como un escudo, manteniendo los contaminantes en el aire lejos de la soldadora. El área de soldado debe de estar libre de viento. El viento alejara el gas protector de la boquilla dejando la soldadura “desprotegida”...
-
Página 9: Instalacion
➢ Consulte la tabla de soldadura en la máquina MIG-250 para conocer la configuración. INSTALACION Instalación de la antorcha de soldar y pinza de tierra Deslice el cuerpo de la antorcha de soldar a través de la parte frontal de la máquina (Fig. 2A) Asegúrese de que esté... - Página 10 Conectado al suministro de gas La botella de gas de protección y el regulador no están incluidos: se requiere gas. Se recomienda utilizar una mezcla de gas de argón al 75% y 25% de CO² Mezcla de gas recomendada para soldadura de aluminio: 100% de gas argón Use el enchufe auxiliar de 36 V para conectar a...
-
Página 11: Instalacion Del Carrete Del Alambre
Asegure la botella de gas a un objeto inamovible para evitar que se caiga. Asegure el regulador a la botella de gas con una llave: Inserte el conector de bajo grande en la botella; asegúrese de que esté asegurado correctamente sin fugas / si tiene dudas, use una cinta de sellado de tipo gas Conecte la salida a la posición de la soldadora MIG en la parte posterior de la maquina: si no se ensambla correctamente... -
Página 12: Conexión Del Alambra A La Antorcha De Soldar
CONEXIÓN DEL ALAMBRA A LA ANTORCHA DE SOLDAR 1. Afloje la perilla del tensor, levante el balancín y alimente el alambre al tamaño de ranura correcto (0.8mm, 0.9mm 1.0mm y 1.2mm) el rodillo de alimentación de 0.6mm es opcional. 2. Siempre sostenga el alambre firmemente; si no se lo realiza de esa forma el alambre se podría desenredar. - Página 13 7. Retire la punta de contacto y la boquilla de la antorcha (MIG) (15 8. Encienda la máquina y use la alimentación del alambre aproximadamente 50% para alimentar el cable a la cabeza de la antorcha. 9. Apunte la antorcha lejos de usted o de cualquier otra persona / objeto y presione el gatillo para comenzar a alimentar el alambre.
-
Página 14: Montaje Y Ajuste
Los reguladores de gas tienen dos medidores: caudal (izquierda ) y presión del tanque ( derecha) MONTAJE Y AJUSTE 1. Abra completamente el suministro de gas. 2. Ajuste la perilla del regulador a 850L/H (30 CFH). 3. Encienda la soldadora / presione el gatillo: el gas comenzará a fluir: el medidor indicará... -
Página 15: Operación
OPERACIÓN 1. Para sus tareas de soldadura, consulte la "Configuración de soldadora" ubicada en el costado de la máquina 2. Conecte la pinza de tierra de forma segura a la pieza de trabajo; asegúrese de que las piezas de trabajo estén libres de óxido / pintura / grasa / aceites, etc. -
Página 16: Solución De Problemas
/ soldado por esquinas / soldado por enchufes / soldado por bordes / soldado en T / soldado con electrodos. SOLUCIÓN DE PROBLEMAS Problemas Causas Acción correctiva Ajuste la salida del voltaje a una Alto voltaje configuración más baja. Rápida Ajuste la velocidad del alambre a una velocidad del Quemado... - Página 17 el resultado será una penetración deficiente. Si suelda metales de gran calibre, Mala puede ser necesario aumentar el preparación espacio de soldadura entre las dos del material piezas y también biselar los bordes en el lado de soldado de las piezas. Ajuste la salida del voltaje a una Alto voltaje configuración mas baja.
- Página 18 Falta de Soldar las piezas en múltiples áreas soldaduras para evitar que las piezas se separen. Use pinzas de soldar para asegurar las Sin sujeción piezas en su forma adecuada. Para evitar la deformación, se debe Pandeo permitir que la pieza se enfrié después de soldar pequeñas secciones a la vez.
- Página 19 Acerque la punta de contacto de la Exceso de antorcha de soldar a la pieza de trabajo alambre para acortar la longitud del alambre de soldadura expuesto. Si suelda en una pieza grande, principalmente piezas fundidas que Base de metal absorberán mucho calor, puede ser fría necesario precalentar su parte con una...
- Página 20 Rápida Ajuste la velocidad del alambre a una velocidad del configuración más lento. alambre Elimine toda la pintura, óxido, aceite, Base de metal grasa, suciedad o cualquier otro sucia contaminante que pueda estar en la superficie de la pieza. Aumente la velocidad del flujo del gas de protección.
