Conexión eléctrica y cableado
Módulos de ampliación

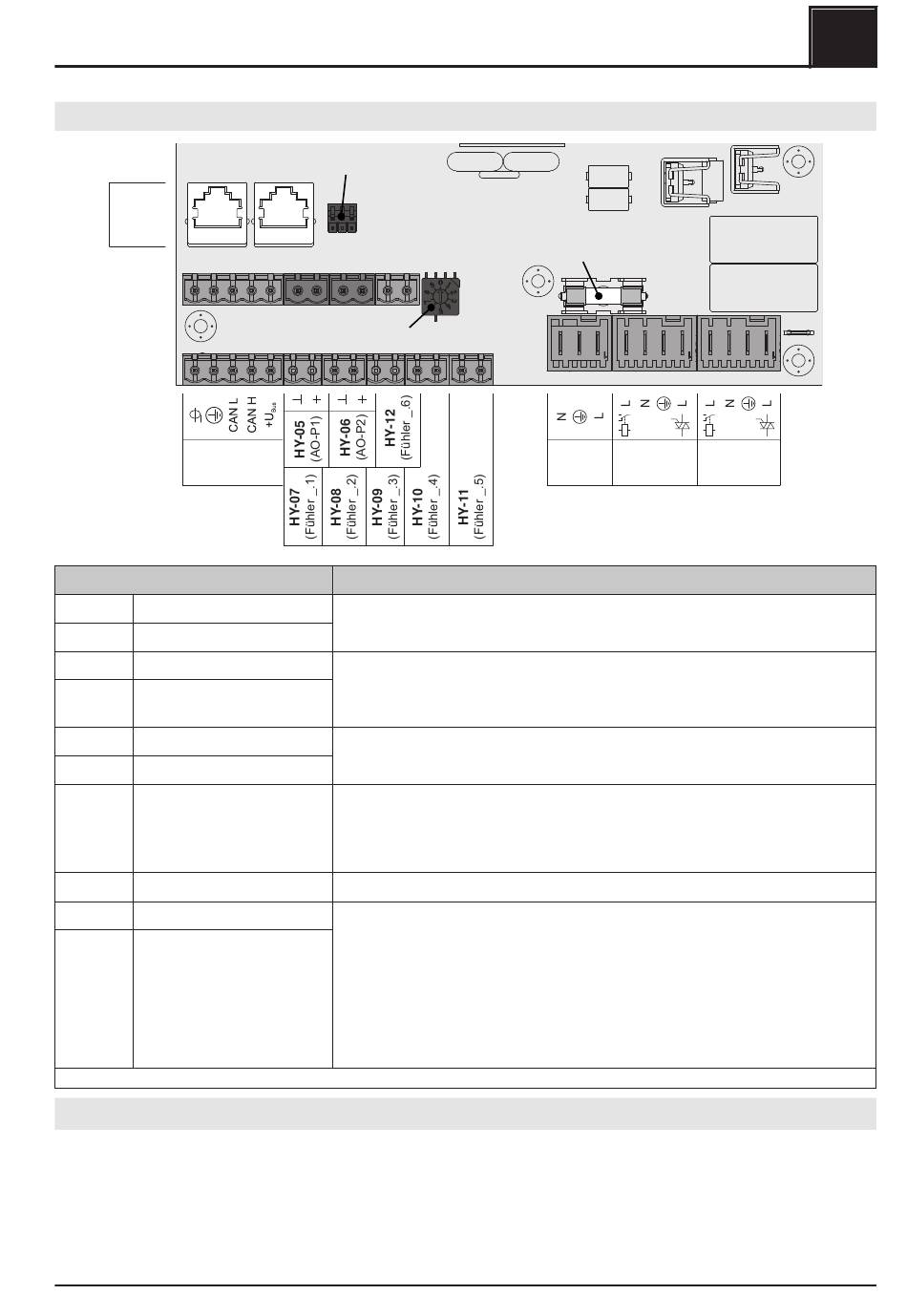

Módulo hidráulico: versión FRHYU22
HY-01
HY-02
(Bus)
HY-03 / HY-04
(Bus)
Conexión/Denominación
HY-01 BUS
HY-02 BUS
HY-03 BUS
HY-04 BUS
HY-05 AO-P1
HY-06 AO-P2
HY-07 Sensor _.1
:
HY-12 Sensor _.6
HY-13 Red
HY-14 Bomba _.1
HY-15 Bomba _.2
1. YMM según ÖVE-K41-5 o H05VV-F según DIN VDE 0881-5
Conexión de una bomba de circulación en el módulo hidráulico
ATENCIÓN: A partir de la versión FRHYU22 del módulo, además de la salida Triac, existe una salida de relé en
cada una de las salidas de las bombas. Tenga en cuenta los siguientes esquemas de conexión para el
cableado correcto de la bomba de circulación.
Manual de instrucciones Lambdatronic P 3200 para caldera de pellets (4,3" Touch) | B1620121_es
Jumper final
Dirección del módulo
Cable de parche CAT 5 RJ45 SFTP asignación 1:1
Conexión con cable – LIYCY de pares 2×2×0,5;
⇨ Véase "Conectar cable de bus" [Página 25]
Atención: CAN L y CAN H no deben conectarse con +U
Cable de conexión
Conexión de la señal de control de la bomba correspondiente
Cable de conexión
: Entradas del sensor de la placa. La denominación correcta del sensor se
obtiene de la dirección ajustada del módulo (0 a 7).
Ejemplo: Dirección del módulo "2": sensor 2.1 a sensor 2.6
Cable de conexión
Cable de conexión
Salidas de la bomba de la placa. La designación correcta de la bomba se
obtiene de la dirección ajustada del módulo (0 a 7).
Ejemplo: Dirección del módulo "2": bomba 2.1 y bomba 2.2
La fase (L) se conecta en función del tipo de bomba a la salida del relé o a la
salida Triac.
⇨ Véase "Conexión de una bomba de circulación en el módulo hidráulico"
[Página 15]
Módulo hidráulico
FRHYU22
Bloqueo de red
HY-13
(Netz)
2 × 0,75 mm
1) 2
2 × 0,75 mm , desde 25 m de longitud, apantallado
1) 2
3 × 1,5 mm , fusible de 10 A
1) 2
3 × 1,5 mm , máx. 1,5 A/230 V/280 W
1) 2
HY-14 HY-15
(Pumpe _.1) (Pumpe _.2)
Nota
.
BUS
2
