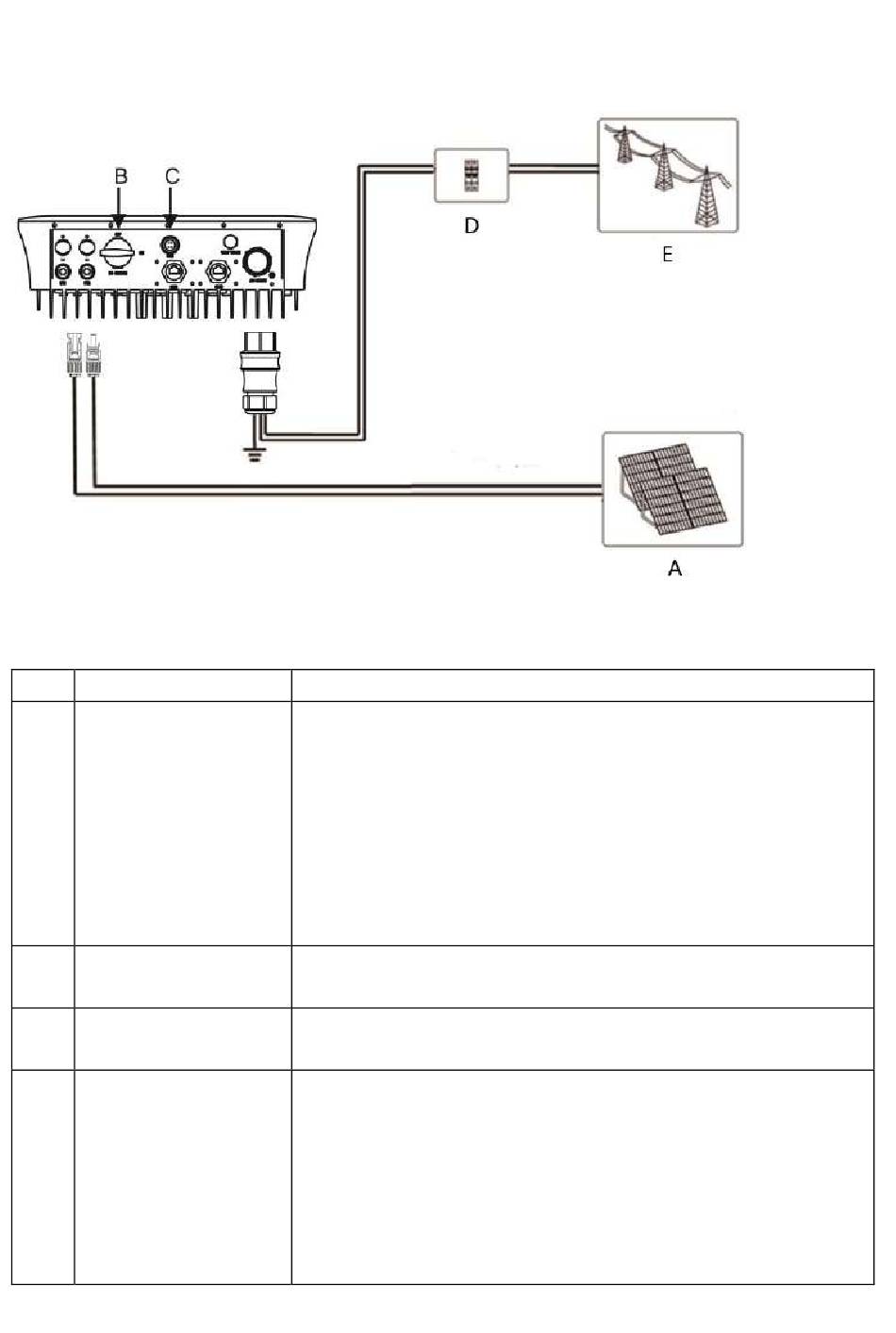

5.2 Diagrama de conexión eléctrica
La conexión eléctrica del inversor incluye la conexión en el lado de CC, la conexión en
el lado de CA, la conexión de los módulos de comunicación, la segunda conexión a
tierra de protección y la conexión del medidor de inyección 0.
No. Articulo
Matrices
A
PV
Interruptor
B
DC
Módulos de
C
comunicación
D AC cortacircuitos
Descripcion
Los inversores de 2 kW / 2,5 kW / 3 kW se presentan
con MPPT único y entrada de cadena única. Los
inversores de 3kW-D / 3.68 kW / 4 kW / 4.6 kW / 5 kW /
6 kW tienen doble MPPT y dos cadenas de entrada. La
tensión máxima permitida en circuito abierto de cada
cadena fotovoltaica es de 600 V, y la corriente de trabajo
máxima permitida de cada terminal de entrada de
cadena es de 11 A.
Los usuarios pueden controlar directamente la entrada
DC On / Off.
Se utiliza para conectar Wi-Fi u otro módulo de
comunicación.
Se utiliza como dispositivo de protección durante la
conexión eléctrica. El cable de protección de PE debe
estar conectado a tierra de manera confiable. Se
recomienda que los inversores de 2 kW / 2,5 kW / 3 kW /
3kW-D utilicen interruptores de CA de 25 A, 3,68 kW / 4
kW / 4,6 kW / 5 kW / 6 kW que utilicen interruptores de
CA de 32 A. Cada inversor requiere un interruptor de
~ 16 ~
