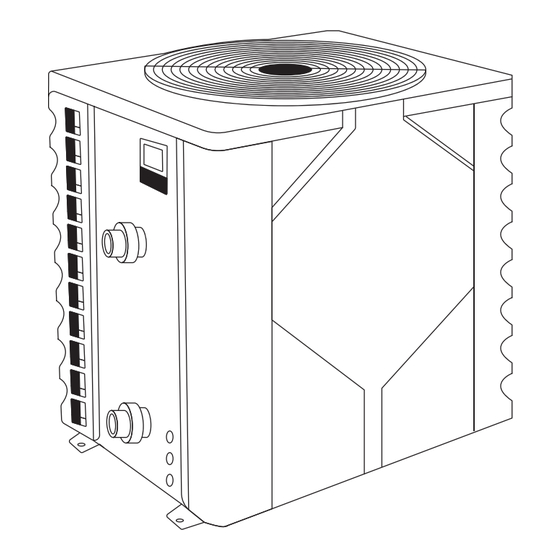

- Página 1 BOMBA DE CALOR PARA PISCINA MANUAL DE INSTALACIÓN Y DE USUARIO 110,000 BTU...
-
Página 2: Póliza De Garantía Limitada
BOMBA DE CALOR PARA PISCINA 110,000 BTU Póliza de Garantía Limitada Los productos Grupo Novem S.A. de C.V. están garantizados contra defectos de material y mano de obra por 1 (un) año desde la fecha factura de compra y podrán ser reemplazados o reparados si el defecto (cualquier componente distinto al empaque) es responsabilidad de Novem. -
Página 5: Tabla De Contenido
Índice Aplicación Características III. Parámetros Técnicos Dimensiones Instrucciones de instalación Instrucciones de operación VII. Pruebas VIII. Precauciones Mantenimiento Solución de fallas comúnes Configuración de WiFi... - Página 6 MANUAL DE INSTALACIÓN Y DE USUARIO Gracias por seleccionar nuestra bomba de calor. Por favor lea con atención este manual de instrucciones y opere el equipo apegándose estrictamente al manual de usuario antes de que arranque la bomba de calor, de lo contrario la bomba de calor puede dañarse o puede causarle daños innecesarios a usted u otras personas.
-
Página 7: Aplicación
Aplicación 1. Ajuste de la temperatura de agua de la piscina de forma eficiente y económica para que la sienta cómoda y placentera. 2. El usuario puede escoger los parámetros técnicos del modelo de acuerdo a la guía profesional. Esta serie de calentador para piscina ha sido optimizada de fábrica (vea la tabla de parámetros técnicos). -
Página 8: Parámetros Técnicos
III. Parámetros Técnicos Modelo FI1100 Volumen de piscina aplicado (litros) ≤ 110,000 Temperatura del aire de operación (°C) 0 ~ 43 Condición de rendimiento: Aire 80°F/ Agua 80°F/ Humedad 80% Capacidad calorífica (Btu) 110,000 Capacidad calorífica (Btu) en modo silencio 88,000 C.O.P... -
Página 9: Dimensiones
Dimensiones Nombre Modelo FI1100 Tamaño (mm) ※ Los datos de arriba están sujetos a modificaciones sin previo aviso. Nota: La imagen de arriba es el diagrama de especificaciones del calentador para piscina y es solamente para la instalación que va a realizar el técnico y para referencia de diseño. -
Página 10: Instrucciones De Instalación
Instrucciones de Instalación 1. Diagrama de la conexión de tuberías de agua Diagrama de la Tubería del Calentador para Piscina Agua a la piscina Clorador Salida Válvula de paso Bomba Entrada Entrada de Agua de Piscina Drenaje Filtro Aviso: La demostración del dibujo y el diseño de las tuberías es sólo de referencia 2. -
Página 11: Opciones De Dispositivos De Protección Y Especificación De Cable
Sin las terminales 5,6 Caja Eléctrica del Usuario Tablero de Bornes Users'ElectricBox Terminal Board Interruptor/Fusible Breaker/fuse (preparación para el cliente) (Customer prepare) L1 L2 P1 P2 Fuente de Bomba de Water pump Power Supply alimentación Agua 208~ 230V/ 60Hz 208 ~ 230V/60 Hz Earthing Conexión a Tierra... -
Página 12: Instalación Y Requisitos
4. Instalación y requisitos La bomba de calor para piscina debe ser instalada por un profesional de piscinas. Los usuarios finales no están calificados para instalar el equipo por sí mismos; si lo hacen, se puede dañar la bomba de calor y la seguridad de los usuarios se puede ver amenazada. - Página 13 4) El calentador necesita una bomba adjunta (suministrada por el usuario). Para ver el flujo recomendado para la bomba en las especificaciones, consulte los parámetros técnicos, elevación máxima ≥10m; 5) Cuando esté funcionando el calentador, se descargará agua de condensación desde el fondo. Ｂ．...
- Página 14 C. Encienda después de terminar toda la instalación de cableado y de volver a revisarla. Ponga atención a los siguientes puntos: 1. La bomba de calor debe ser instalada en el EXTERIOR, en un área bien ventilada para evitar la recirculación de aire o en un lugar con suficiente espacio para la instalación y el mantenimiento.
-
Página 15: Instrucciones De Operación
Instrucciones de operación Símbolo Designación Función ENCENDIDO/ Encendido/apagado APAGADO 1. Presione esta tecla por 3 segundos para desbloquear/bloquear la pantalla. Bloqueo / Modo 2. Después de que se desbloquea la pantalla, presione esta tecla para seleccionar el modo. Velocidad Seleccione el modo Inteligente/Silencioso Arriba/ Abajo Ajuste la temperatura establecida Nota:... - Página 16 Temperatura de entrada de agua Temperatura de Modo Inteligente/ salida de agua Silencioso Calefacción Porcentaje de capacidad de calentamiento Conexión Wi-fi Entrada de agua Salida de agua Encendido: Presione durante 3 segundos para que la pantalla se ilumine, después presione para encender la bomba de calor.
-
Página 17: Pruebas
b. Descongelación forzosa: Cuando la bomba térmica está calentando, presione al mismo tiempo por 5 segundos para que inicie la descongelación forzosa, y el símbolo estará parpadeando. Después descongelación, dejará de parpadear. (Nota: los intervalos de descongelación obligatoria deben ser de más de 30 minutos y el compresor debe estar en funcionamiento por más de 10 minutos). -
Página 18: Precauciones
VIII. Precauciones Atención A. Ajuste la temperatura adecuada para que la temperatura del agua sea agradable y para evitar el sobrecalentamiento o enfriamiento excesivo; B. Por favor no apile sustancias que puedan bloquear el flujo de aire cerca del área de entrada o salida, o la eficiencia del calentador se verá... -
Página 19: Mantenimiento
Mantenimiento Precaución: Peligro de choque eléctrico 1. “Corte” el suministro de energía del calentador antes de la limpieza, examinación y reparación 2. No toque los componentes electrónicos hasta que las luces LED indicadoras del PCB estén apagadas o se desconecten. A. -
Página 20: Solución De Fallas Comúnes
Solución de fallas comunes Falla Razón Solución Espere hasta que se restablezca la Sin energía energía El interruptor de encendido está Encienda la bomba La bomba de calor apagado de la piscina no funciona Fusible quemado Revise y cambie el fusible El interruptor está... -
Página 21: Código De Falla
Código de falla Sin descripción de falla Muestra Sin protección de agua La fuente de alimentación excede el rango de operación Diferencia excesiva de temperatura entre agua de entrada y salida (Protección insuficiente de flujo de agua). La temperatura ambiente es muy alta o la protección muy baja Recordatorio anti-congelamiento Descripción de la falla Muestra... -
Página 22: Configuración Del Wi-Fi
Configuración del Wi-fi 1) Descargar la APP Android mobile, descárguela en: iphone, descárguela en: 2) Registro de cuenta a) Registro mediante el número de celular/correo electrónico... - Página 23 b) Registro de número de celular 3) Crear familia Establezca el nombre de familia y elija la habitación del dispositivo...
- Página 24 4) Enlace de aplicaciones (APPs) Asegúrese de que su celular esté conectado al Wi-fi a) Conexión Wi-fi: Presione por 3 segundos después de que se desbloquee la pantalla, estará parpadeando para ingresar al programa de enlace al Wi-fi. Haga clic en "agregar dispositivo", siga las indicaciones para terminar el enlace.
- Página 25 d) Reenlace de Wi-fi (cuando la contraseña de Wi-fi o la configuración de la red cambian): Presione el símbolo durante 10 segundos, el símbolo estará parpadeando lentamente durante 60 segundos. Después el símbolo se apagará. Se eliminará el enlace original. Siga el paso anterior para volver a enlazar. Observaciones: Asegúrese que el enrutador esté...
