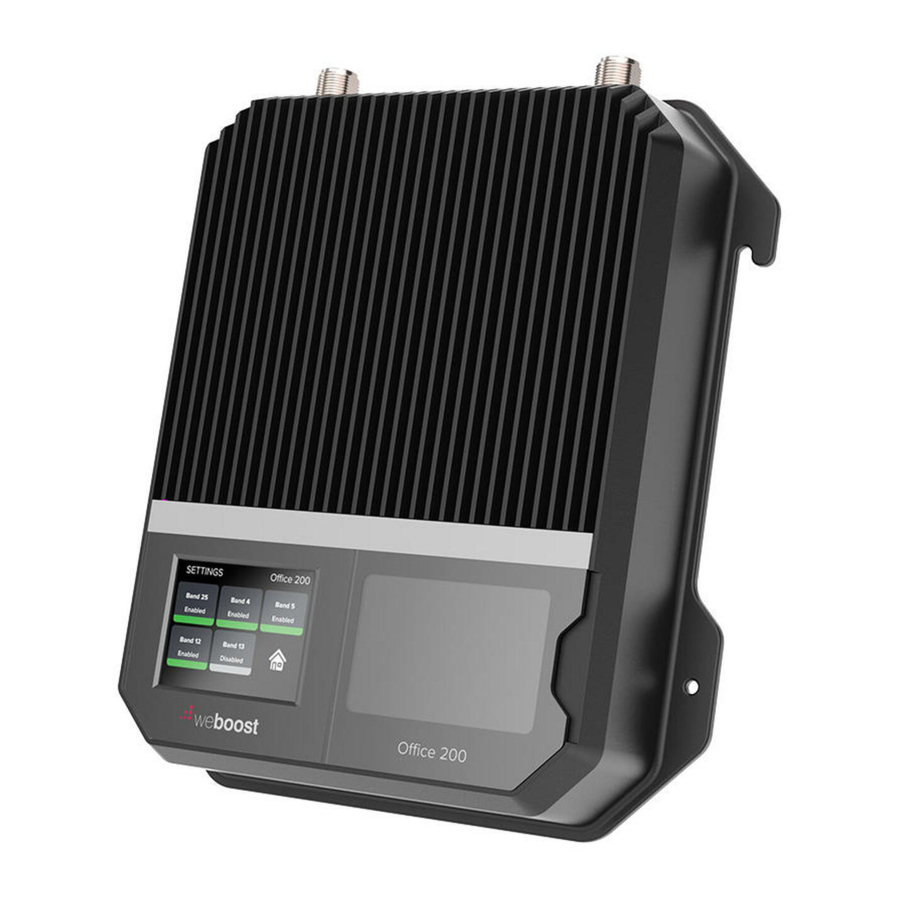

Resumen de contenidos para weBoost Office 200
- Página 1 UNA MARCA DE WILSON ELECTRONICS Office 200 Amplificador de señal celular O ce 200 Guía de instalación support.weboost.com 866.294.1660 ¿NECESITA AYUDA?
-
Página 2: Tabla De Contenido
______ Índice Contenido del paquete Preparación Colocación de la antena interior y del amplificador PASO 1: Montar la antena exterior PASO 2: Encaminar y conectar la antena exterior PASO 3: al amplificador Encaminar y conectar la antena interior PASO 4: al amplificador Encender el amplificador PASO 5:... - Página 3 ______ Contenido del paquete Kit de Office 200 de 50 ohmios Amplificador Antena Antena Cables Wilson 400 Cable Wilson Office 200 interior exterior de 22 m y 18 m 400 de 60 cm (314407) (314422) (952360 y 952375) (952302) Fuente de...
-
Página 4: Características Principales
Pantalla táctil LCD en color: El Office 200 utiliza una pantalla táctil LCD en color para evaluar el rendimiento del amplificador, realizar ajustes en la antena exterior y activar y desactivar las bandas. -
Página 5: Preparación
Poste existente de 2,5 a 5 cm de diámetro para el montaje de la antena exterior (el soporte de poste n. 901117 se puede comprar por separado si es necesario) Se recomienda: Regleta con protección contra sobretensiones OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR... -
Página 6: Diagrama De Instalación
Antena exterior Cable coaxial de 22 m Protector de sobretensión contra rayos Cable coaxial de 18 m Antena interior Amplificador a la fuente de alimentación AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200... -
Página 7: Paso 1: Colocación De La Antena Interior Y Del Amplificador
NOTA: No conecte el amplificador a la fuente de alimentación hasta que el sistema esté totalmente instalado. panel en seco montaje en el techo Tuerca de plástico Anillo de lengüeta O ce 200 OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR... -
Página 8: Paso 2: Montar La Antena Exterior
Perno en U Soporte de poste poste existente NOTA: El montaje sobre un tubo de escape de techo existente sería una buena opción para ahorrar tiempo. Tenga cuidado con los cables de alta tensión. AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200... -
Página 9: Paso 3: Encaminar Y Conectar La Antena Exterior Al Amplificador
Abrazaderas para montaje de exterior contra rayos cables suministradas Cable coaxial de 22 m Cable coaxial de 60 cm Amplificador Encamine el cable al amplificador Office 200 y conéctelo al puerto etiquetado 'OUTSIDE ANTENNA' (ANTENA EXTERIOR). Antena exterior Protector de sobretensión contra rayos... -
Página 10: Paso 4: Encaminar Y Conectar La Antena Interior Al Amplificador
Paso 4: Encaminar y conectar la antena interior al amplificador Conecte el cable coaxial de 18 m negro a la antena interior, encamínelo al amplificador Office 200 y conéctelo al puerto etiquetado 'INSIDE ANTENNA' ("ANTENA INTERIOR"). Abrazaderas para montaje de cables suministradas... -
Página 11: Paso 5: Encender El Amplificador
DISTANCIA HORIZONTAL DE 18 METROS O VERTICAL DE 7 METROS En la sección de Localización y corrección de fallas se recomienda aumentar la distancia más si es necesario. Antena exterior Antena interior Amplificador a la fuente de alimentación OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR... -
Página 12: Medición Del Desempeño Del Amplificador
Apple Inc. Android es una marca de comercio de Google Inc. Todos los demás teléfonos y métodos alternativos Vaya a www.weboost.com/signalstrength AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200... -
Página 13: Intensidad De La Señal Sin Amplificador
¿SABÍA QUE un aumento de la señal de solo 3 dB es 4G/LTE -105 -106 -110 -111 -119 -120 el doble de potencia y amplificación de la señal? MEJORA DE SEÑAL MEJORA DE SEÑAL OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR... -
Página 14: Sistema De Menú
Reposicione las antenas (aumente la separación entre las antenas interior y exterior), y luego reinicie (apague y encienda la unidad) el Office 200 para reactivar la banda y maximizar el rendimiento. Cuando se logre una separación adecuada, las luces rojas volverán a estar verdes al reiniciar. -
Página 15: Pantalla De Configuración
Pulse el icono para ver la pantalla de configuración. Las bandas se pueden desactivar/activar pulsando la banda deseada. Nota: no se recomienda desactivar una banda celular. Las bandas sólo deben ser desactivadas por instaladores expertos. OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR... - Página 16 Para ver la información de una banda específica (como la intensidad de la señal de enlace ascendente y descendente recibida, los detalles del estado y la ganancia del amplificador) pulse la banda deseada en la pantalla principal. AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200...
- Página 17 Nota: Si la ganancia reducida debido a la oscilación es mayor o igual a 60 dB, esta condición se mostrará como Verde en lugar de Amarillo y no es necesario realizar ninguna acción. OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR...
-
Página 18: Localización Y Corrección De Fallas
Si las bandas son de otro color que no sea el verde, utilice la pantalla táctil LCD y pulse cualquier banda que no sea verde para ver las opciones de localización y corrección de fallas. support.weboost.com 866.294.1660 ¿NECESITA AYUDA? AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200... -
Página 19: Directrices De Seguridad
Directrices de seguridad Use solo la fuente de alimentación suministrada con este paquete. El uso de un producto que no sea de weBoost puede dañar su equipo. La unidad del amplificador de señal está diseñada para usarse en un entorno interior, de temperatura controlada (menos de 37,8 grados centígrados o 100 grados Fahrenheit). -
Página 20: Opciones De Kit De Antena
OPCIONES DE KIT DE ANTENA EXTERIOR FIJA Long. (m) Kit n. Tipo de cable coaxial Tipo de antena Ω 22,8 314423 RG-11 Omni Plus 22,8 304422 LMR-400 Omni Plus 22,8 304421 RG-11 Omni 22,8 304424 LMR-400 Omni AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR OFFICE 200... -
Página 21: Especificaciones
______ Especificaciones Office 200 ™ Número de modelo 530047 Conectores N- Hembra/ F-Hembra Impedancia de la antena 50 ohmios / 75 ohmios Frecuencia 698-716 MHz, 729-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Salida de potencia de un... -
Página 22: Garantía
GARANTÍA DE 3 AÑOS Los amplificadores de señal weBoost tienen una garantía de tres (3) años contra defectos de mano de obra y de materiales. Los casos de garantía pueden resolverse devolviendo el producto directamente al revendedor con la prueba de compra fechada. - Página 23 Notas support.weboost.com 866.294.1660 ¿NECESITA AYUDA? OFFICE 200 AMPLIFICADOR DE SEÑAL DE TELÉFONO CELULAR...
- Página 24 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.com support.weboost.com Copyright © 2021 weBoost. Todos los derechos reservados. Productos weBoost cubiertos por patente(s) de EE. UU. y solicitud(es) pendiente(s) Para consultar las patentes, visite: weboost.com/us/patents NO AFILIADO CON LA ANTENA WILSON...
- Página 25 A WILSON ELECTRONICS BRAND Office 200 Cell Signal Booster O ce 200 Installation Guide support.weboost.com 866.294.1660 NEED HELP?
- Página 26 ______ Index Package Contents Preparation Inside Antenna & Booster Placement STEP 1: Mount Outside Antenna STEP 2: Route & Connect Outside Antenna To Booster STEP 3: Route & Connect Inside Antenna To Booster STEP 4: Power Up The Booster STEP 5: Measuring Booster Performance Menu System Troubleshooting...
- Página 27 ______ Package Contents Office 200 50 Ohm Kit Office 200 Outside Inside 22 m & 18 m .6 m Wilson Booster Antenna Antenna Wilson 400 Cables 400 Cable (314407) (314422) (952360 & 952375) (952302) Power Lightning Surge Cable Mounting Supply...
-
Página 28: Key Features
The amplifier will adjust its gain level up or down as required by the conditions of the immediate signal environment. Color LCD Touch Screen: The Office 200 utilizes a color LCD touch screen for assessing amplifier performance, making adjustments to the outside antenna, and turning bands on and off. -
Página 29: Preparation
Make sure the following materials are prepared and ready for your installation. 1 to 2 hours Ladder Drill 2.5 - 5 cm diameter existing pole for mounting Outside Antenna (#901117 Pole Mount can be purchased separately if needed) Recommended: Power Strip with surge protection OFFICE 200 CELL PHONE SIGNAL BOOSTER... -
Página 30: Installation Diagram
18 METER HORIZONTAL OR 7 METER VERTICAL DISTANCE Troubleshooting section recommends increasing distance further if needed. Outside Antenna 22 m Coax Cable Lightning Surge Protector 18 m Coax Cable Inside Antenna Booster to power CELL PHONE SIGNAL BOOSTER OFFICE 200... -
Página 31: Step 1: Inside Antenna & Booster Placement
60 cm away from inside antenna. NOTE: Do not connect booster to power until the system is fully installed. drywall ceiling mount Plastic Nut Tab Ring O ce 200 OFFICE 200 CELL PHONE SIGNAL BOOSTER... -
Página 32: Step 2: Mount Outside Antenna
Outside Antenna L-Bracket U-Bolt Pole Bracket existing pole NOTE: Mounting on existing roof exhaust pipe would be a good time-saver option. Watch out for power lines. CELL PHONE SIGNAL BOOSTER OFFICE 200... -
Página 33: Step 3: Route & Connect Outside Antenna To Booster
Cable Mounting Clips Lightning Surge Antenna provided Protector 22 m Coax Cable .6 m Coax Cable Booster Route cable to the Office 200 booster and connect to the port labeled ‘OUTSIDE ANTENNA’. Outside Antenna Lightning Surge Protector Booster OFFICE 200... -
Página 34: Step 4: Route & Connect Inside Antenna To Booster
Connect the black 18 m coax cable to inside antenna and route to the Office 200 booster and connect to the port labeled ‘INSIDE ANTENNA’. Cable Mounting Clips provided 18 m Coax Cable Inside Antenna Booster Outside Antenna Inside Antenna Booster CELL PHONE SIGNAL BOOSTER OFFICE 200... -
Página 35: Step 5: Power Up The Booster
NOTE: We strongly recommend using a power strip with surge protection. O ce 200 O ce 200 to power 18 METER HORIZONTAL OR 7 METER VERTICAL DISTANCE Troubleshooting section recommends increasing distance further if needed. Outside Antenna Inside Antenna Booster to power OFFICE 200 CELL PHONE SIGNAL BOOSTER... -
Página 36: Measuring Booster Performance
Network Type and Strength (exact options/wording depends on phone model). iPhone is a registered trademark of Apple Inc. Android is a trademark of Google Inc. All Other Phones & Alternate Methods Go to www.weboost.com/signalstrength CELL PHONE SIGNAL BOOSTER OFFICE 200... - Página 37 POOR DEAD ZONE SIGNAL STRENGTH 3G/1x -100 -101 -109 -110 DID YOU KNOW a signal increase of just 3dB is 2 4G/LTE -105 -106 -110 -111 -119 -120 times the power and signal amplification! OFFICE 200 CELL PHONE SIGNAL BOOSTER...
-
Página 38: Menu System
______ Menu System The Office 200 takes about 5 seconds to boot up. Once boot up is complete, the home screen will appear, showing the amplification and status of each port and band. Home Screen Start Up Screen Band Menu Color Desrciption GREEN: A solid green light indicates that a band is operating correctly with maximum allowable gain. -
Página 39: Settings Screen
Settings Screen Tap icon to view the Settings Screen. Bands can be disabled/enabled by tapping the desired band. Note: disabling a cell band is not recommended. Bands should only be disabled by expert installers. OFFICE 200 CELL PHONE SIGNAL BOOSTER... - Página 40 To go back to the home screen tap on the home icon. To view specific band information (such as the strength of the received uplink & downlink signal, status details and the amplifier gain) tap desired band on the home screen. CELL PHONE SIGNAL BOOSTER OFFICE 200...
- Página 41 By tapping on the desired Band, a more detailed screen will appear for better troubleshooting. Note: If the reduced gain due to oscillation is greater or equal to 60dB, this condition will be displayed as Green instead of Yellow and no action is necessary. OFFICE 200 CELL PHONE SIGNAL BOOSTER...
-
Página 42: Troubleshooting
BE RESOLVED. YOUR CARRIER’S BAND HAS NOT BEEN AFFECTED. If the bands are any color other than green, use the touchscreen LCD and tap any given band that’s not green to see troubleshooting options. support.weboost.com 866.294.1660 NEED HELP? CELL PHONE SIGNAL BOOSTER OFFICE 200... -
Página 43: Safety Guidelines
______ Safety Guidelines Use only the power supply provided in this package. Use of a non-weBoost power supply may damage your equipment. The signal booster unit is designed for use in an indoor, temperature-controlled environment (less than 100 degrees Fahrenheit). It is not intended for use in attics or similar locations subject to temperatures in excess of that range. - Página 44 Low Profile Dome FIXED OUTSIDE ANTENNA KIT OPTIONS Kit # Coax Type Ln(m) Antenna Type Ω 314423 RG-11 22.8 Omni Plus 304422 LMR-400 22.8 Omni Plus 304421 RG-11 22.8 Omni 304424 LMR-400 22.8 Omni CELL PHONE SIGNAL BOOSTER OFFICE 200...
-
Página 45: Specifications
______ Specifications Office 200 ™ Model Number 530047 Connectors N-F emale / F-Female Antenna Impedance 50 Ohms / 75 Ohms Frequency 698-716 MHz, 729-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz 1700 1900 Power output for single cell... -
Página 46: Warranty
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to misuse, abuse, neglect, or mishandling that alters or damages physical or electronic properties. - Página 47 Notes support.weboost.com 866.294.1660 NEED HELP? OFFICE 200 CELL PHONE SIGNAL BOOSTER...
- Página 48 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.com support.weboost.com Copyright © 2021 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA GDE000432_Rev01_07.12.21...
