Caja De Control Compact-3-Eco - Ergoswiss SL 14 Compact Serie Instrucciones De Uso

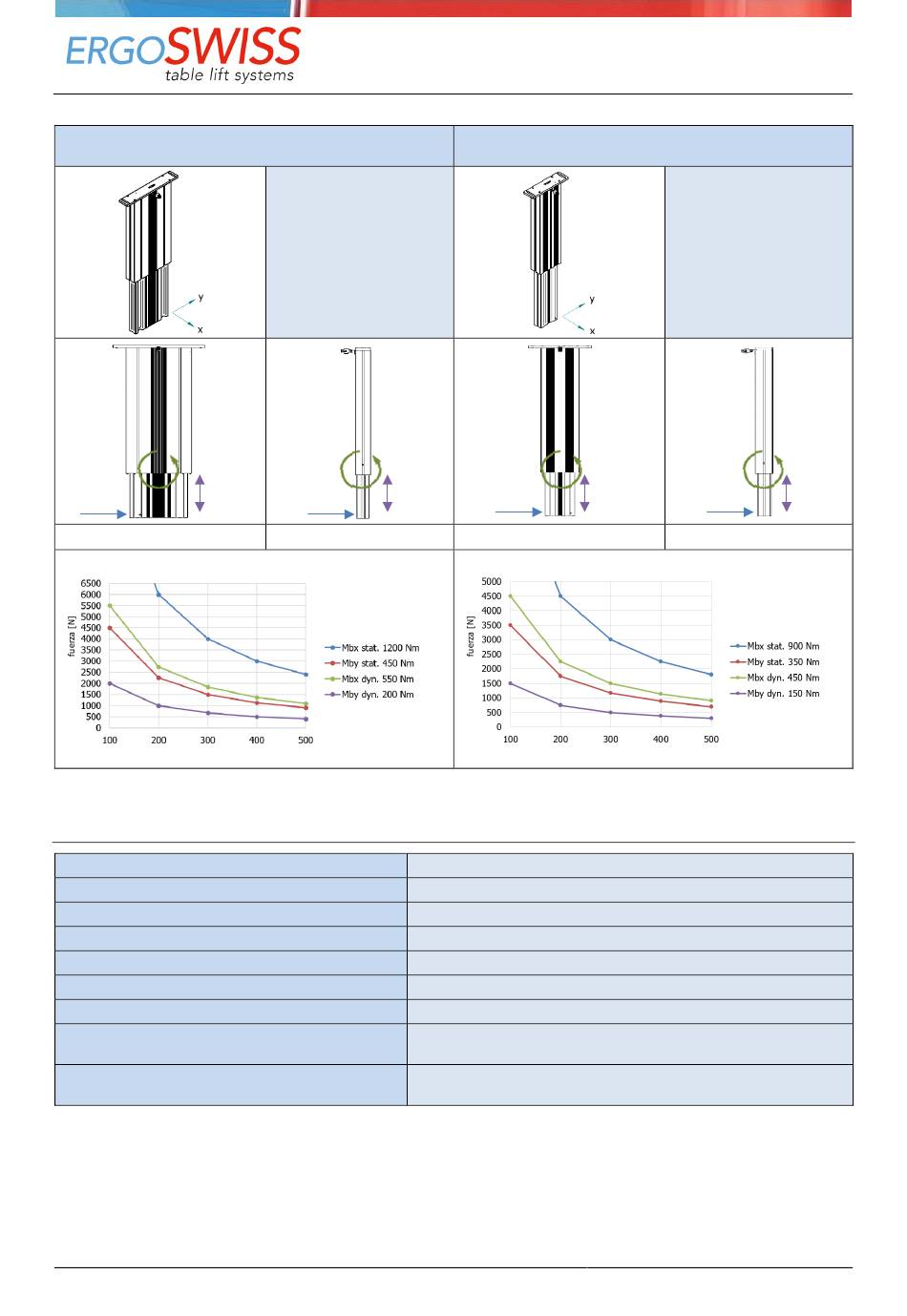

Momentos de flexión máx. admisibles
Columna de elevación SL/SK
Mbx
Fuerza Carrera
Mbx = fuerza x carrera
Momentos de flexión de la Columna de elevación SL/SK
carrera [mm]

stat. = estadística = en reposo; dyn. = dinámica = durante el movimiento de elevación

2.4.2 Caja de control Compact-3-eco

Dimensiones (L x An x Al)
Peso
Tensión de alimentación
Energía de reserva principal
Rendimiento
Grado de rendimiento
Tensión de alimentación del sensor Hall
Clase de protección
(DIN EN 60529)
Nivel de rendimiento
(DIN EN 13849-1)
Document no.: B-00063
Edition 2022 05
Sistema de elevación de husillo SL/SK/SM 14xx Compact
Mbx stat. 1'200 Nm 
Mby stat. 450 Nm 
Mbx dyn. 550 Nm 
Mby dyn. 200 Nm 
Mby
Carrera
Fuerza
Mby = fuerza x carrera




264 x 103 x 37 mm
0.55 kg
EU: 207-254.4 V / 50 Hz
<0.6 W
2 min UP/DOWN 9A@33V 297 W (Normal cycle 2/18)
83 % @ 300 W Input power
5 VDC +/- 10 %; 250 mA
IP 20
PL b
Instruccíon de uso ES
Copyright by Ergoswiss AG
Instruccíon de uso
Momentos de flexión máx. admisibles
Columna de elevación SM
Mbx
Carrera
Fuerza
Mbx = fuerza x carrera
Momentos de flexión de la Columna de elevación SM
carrera [mm]
US: 90-127 V / 50-60 Hz
Mbx stat. 900 Nm 
Mby stat. 350 Nm 
Mbx dyn. 450 Nm 
Mby dyn. 150 Nm 
Mby
Carrera
Fuerza
Mby = fuerza x carrera




Página 8 de 26
