3. Pase el cable por la entrada de cables. Asegúrese de dejar la entrada bien obturada;
no extraiga el anillo obturador de la entrada de cable.
4. Pele el cable y extremos del cable. Si es un cable trenzado, dótelo de terminales de
empalme
5. Conecte el cable conforme a la asignación de terminales o de pines .
6. Según la versión del equipo, apriete los prensaestopas o enchufe el conector y fíjelo
seguidamente .
7. Si procede, habilite la resistencia de terminación →  37.
8.
ADVERTENCIA
L
Incumplimiento del grado de protección de la caja debido a su sellado
insuficiente
‣
No utilice ningún lubricante para enroscar el tornillo. Las roscas de la tapa ya
están recubiertas de un lubricante seco.
Para volver a montar el transmisor, invierta los pasos del procedimiento de
desmontaje.
7.2.2 Conexión de la barrera de seguridad Promass 100
En el caso de la versión del equipo con Modbus RS485 intrínsecamente seguro, hay que
conectar el transmisor con la barrera de seguridad Promass 100.
1. Pele los extremos del cable. Si se trata de un cable trenzado, dótelo de terminales de
empalme.
2. Conecte los cables conforme a la asignación de terminales .
3. Habilite, si procede, la resistencia de terminación en la barrera de seguridad Promass
100 →  37.
1 2
A
B
5

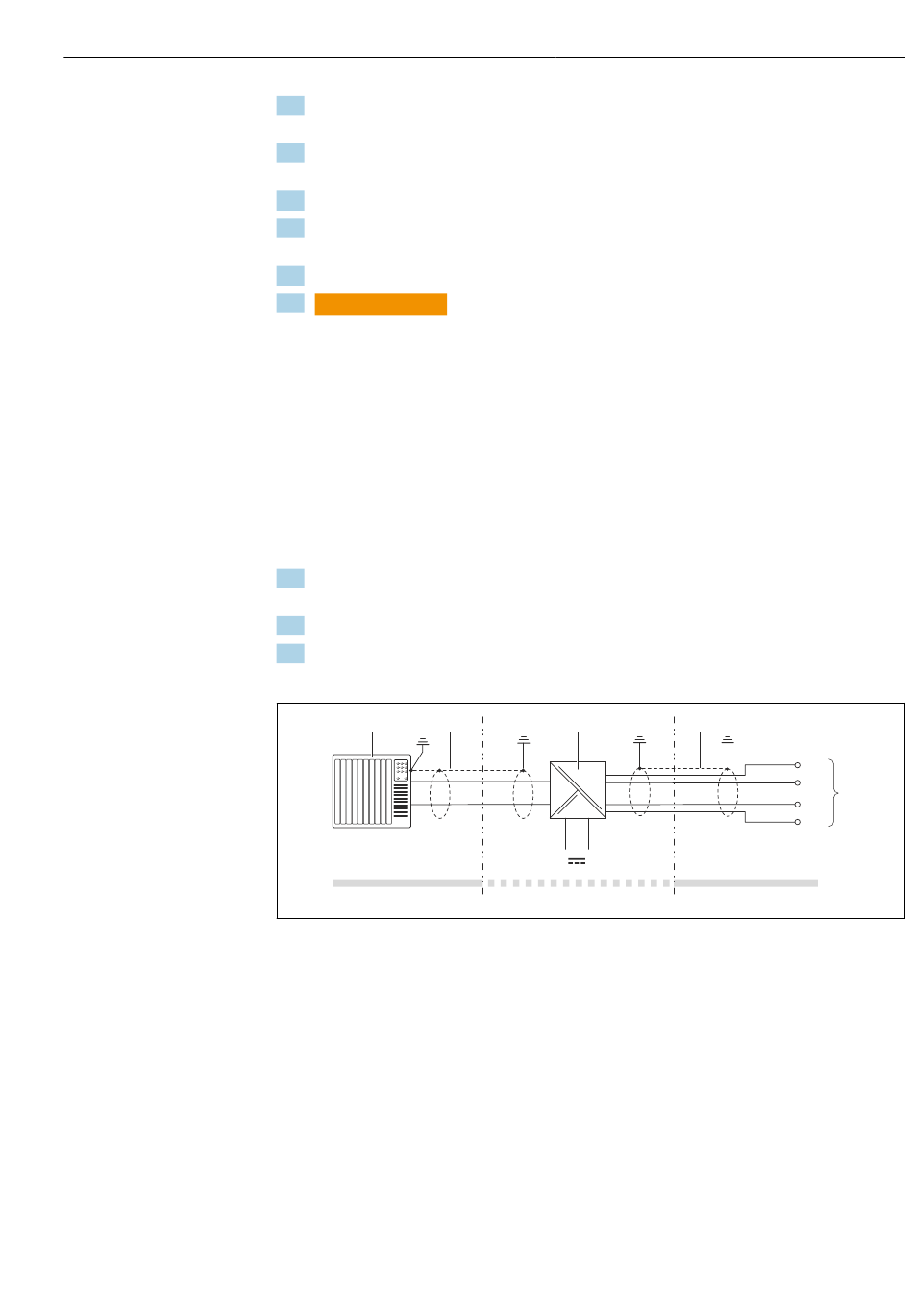

 13 Conexión eléctrica entre transmisor y barrera de seguridad Promass 100
1 Sistema de control (p. ej., PLC)
2 Observe las especificaciones relativas al cable
3 Barrera de seguridad Promass 100: asignación de terminales
4 Observe las especificaciones relativas al cable →  27
5 Zona no peligrosa
6 Zona no peligrosa y zona 2/div. 2
7 Zona intrínsecamente segura
8 Transmisor: asignación de terminales
3 4
A
A
B
L+
B
L-
L- L+
6
Conexión eléctrica
A
B
8
L+
L-
7
A0016804
