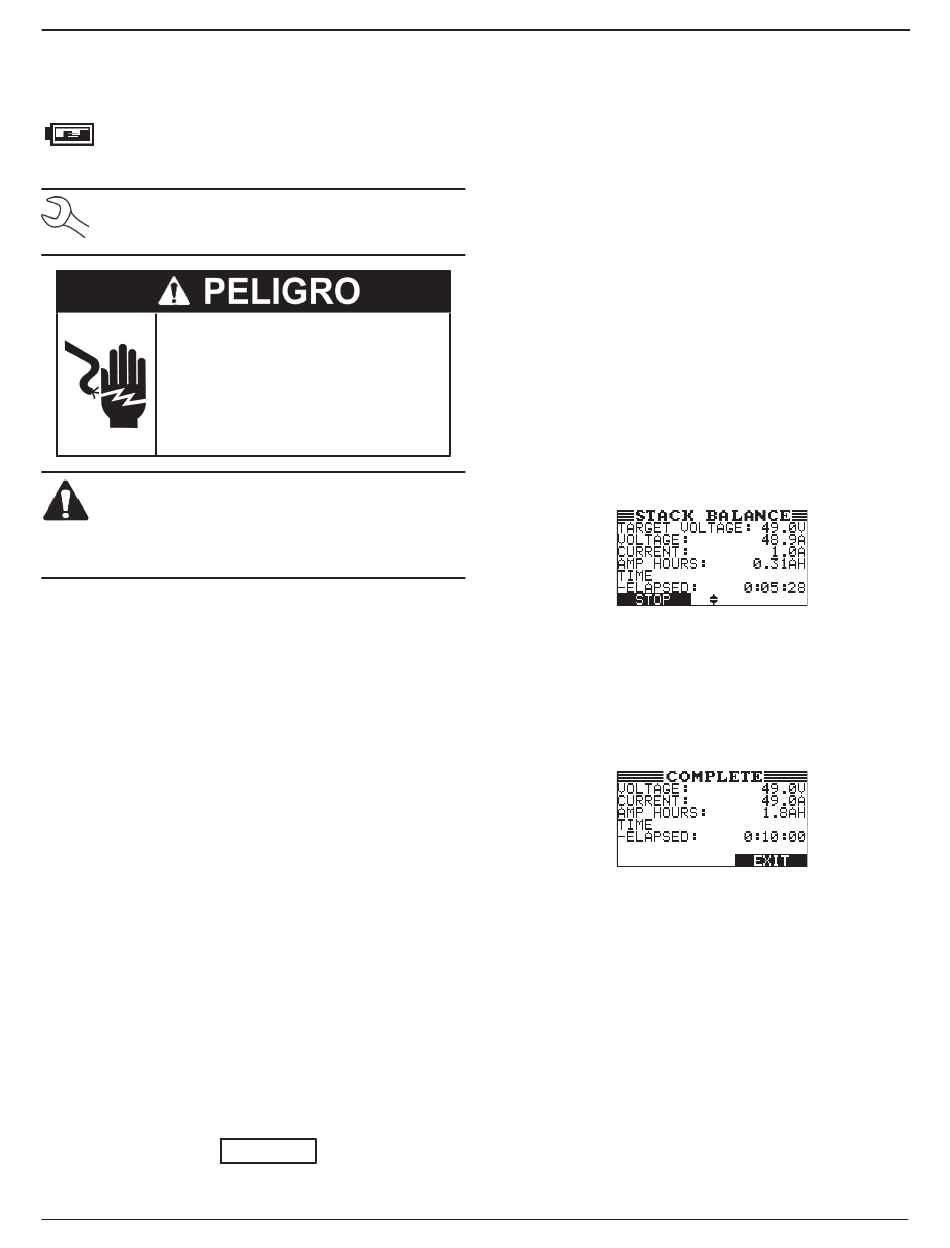

Herramienta de mantenimiento para baterías de VEH GRX-5100
Utilice esta función para cargar o descargar una pila
de una batería para equilibrarla con las demás pilas
de la batería.
NOTA: En función del estado de carga de la batería y
la sección de la batería que se esté equilibrando, este
proceso podría tardar varias horas en completarse.
Tensión peligrosa.
Una conexión incorrecta puede pro-
vocar descargas eléctricas.
Para evitar descargas eléctricas o quemadu-
ras, nunca modifique el cable de CA y el en-
chufe originales de la GRX-5100. Desconecte
el enchufe de la toma de corriente cuando la
GRX-5100 esté inactiva.
IMPORTANTE: Asegúrese de preparar correctamente
la batería siguiendo todas las instrucciones requeri-
das de Toyota/Lexus/Scion. Consulte la documenta-
ción de su Toyota/Lexus/Scion para obtener toda la
información.
Cuando utilice las teclas de FLECHA para seleccionar los
botones de opción, pulse SIGUIENTE para continuar al
siguiente paso. Cuando utilice el teclado, no es necesario
pulsar ninguna tecla más. Utilice VOLVER para volver al Menú
principal al inicio de la prueba o a la pantalla anterior durante
la prueba.
1.
En el Menú principal, seleccione el icono de Equilibrado
de pilas.
2.
Seleccione la MARCA del vehículo.
1
TOYOTA
3.
Seleccione el MODELO del vehículo.
1
PRIUS PHV
2
PRIUS
4.
Seleccione el AÑO DEL MODELO del vehículo.
1
2012–2015
2
2016-ACTUALIDAD (Solo Prius)
5.
Use el teclado para introducir los últimos 6 dígitos del VIN
(si lo tiene). Pulse SALTAR para omitir este paso.
INTRODUZCA LOS
ÚLTIMOS 6 DÍGITOS DEL
VIN SI LO TIENE
Capítulo 4: Equilibrado de pilas
17
6.
Conecte los cables de la interfaz de tensión de la célula de
la BCU-64 a la batería.
7.
Conecte los cables de la interfaz del sensor de temperatura
de la BCU-64 a la batería.
Si se detectan pilas de la batería que hay que equilibrar,
la GRX-5100 entrará en el modo de configuración de
EQUILIBRADO DE PILAS.
Pulse SIGUIENTE si una o más pilas de la batería requieren
8.
equilibrado.
9.
Conecte la abrazadera de conexión de alta tensión verde
a un soporte de montaje adecuado.
10. Conecte los cables de alta tensión a la pila de la batería
indicada en la siguiente pantalla.
Una vez que se haya completado la conexión de alta
tensión, la GRX-5100 realizará una autocomprobación
y luego entrará en el modo de EQUILIBRADO DE PILAS.
11. Pulse STOP para cancelar el EQUILIBRADO DE PILAS antes
de que se complete el proceso.
Resultados del equilibrado de pilas
Cuando se complete, los resultados se mostrarán en la
pantalla. Pulse SALIR para volver al menú principal.
Consulte el manual de reparación de Toyota/Lexus/Scion para
conocer los procedimientos para desconectar la GRX-5100 de
la batería.
Capítulo 4: Equilibrado de pilas
