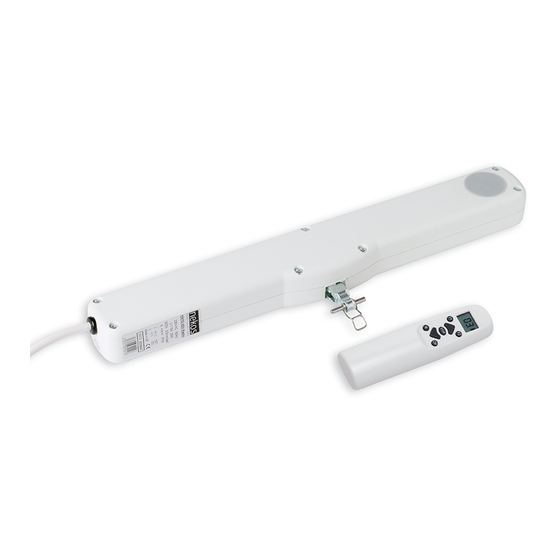

KATO ADV RADIO
MANUAL DE INSTRUCCION
ACTUADOR DE CADENA
ES
Fuerza 300N – Carrera maxima 400 mm
Alimentacion electrica 110-230V~ 50/60Hz
NEKOS S.r.l. - Via Capitoni, 7/5 - 36064 Colceresa (VI) – ITALY
+39 0424 411011 –  +39 0424 411013 - www.nekos.it - info@nekos.it
4420072 – Rev. 2110
INSTRUCCIONES PARA EL USUARIO
ATENCIÓN: Para garantizar la seguridad de las personas, siga
atentamente todas las presentes instrucciones de montaje.
El aparato no está destinado a ser utilizado por personas (incluidos
los niños) con capacidades físicas, sensoriales y mentales
reducidas o desprovistas de experiencia o de conocimientos. No
permita que los niños jueguen con los mandos fijos y mantenga
lejos de su alcance los mandos a distancia.
Asegúrese de que la instalación sea controlada periódicamente por
el personal cualificado de un centro de asistencia autorizado por el
fabricante. No utilice el equipo si necesita alguna reparación o
regulación.
ATENCIÓN: si el cable de alimentación está dañado debe ser
sustituido por el personal cualificado de un centro de asistencia
autorizado por el fabricante.
ATENCIÓN: Desconecte la alimentación durante las operaciones de
limpieza o mantenimiento. No lave el aparato con disolventes ni
chorros de agua. No sumerja el aparato en agua.
En caso de avería o mal funcionamiento, apague el aparato
utilizando el interruptor general. Toda reparación o regulación (p.
ej. ajuste de la carrera) debe ser efectuada solamente por el
personal cualificado de un centro de asistencia autorizado por el
fabricante.
Exija siempre y exclusivamente la utilización de piezas de repuesto
originales. La inobservancia de esta regla puede poner en peligro la
seguridad y conlleva la pérdida de validez de la garantía del
aparato. En caso de que surja cualquier problema o cualquier duda
acuda al distribuidor de confianza o directamente al fabricante.
El nivel de presión sonora ponderado A es inferior a 70 dB(A).
Conserve estas instrucciones después de la instalación.
2

Publicidad

Tabla de contenido
loading

Manuales relacionados para nekos KATO ADV RADIO

Resumen de contenidos para nekos KATO ADV RADIO

  • Página 1 El nivel de presión sonora ponderado A es inferior a 70 dB(A). Conserve estas instrucciones después de la instalación. NEKOS S.r.l. - Via Capitoni, 7/5 - 36064 Colceresa (VI) – ITALY +39 0424 411011 –  +39 0424 411013 - www.nekos.it - info@nekos.it...

  • Página 2: Tabla De Contenido

    N MONTAJE INCORRECTO PUEDE COMPROMETER GRAVEMENTE LA SEGURIDAD Los productos nekos que se describen en este manual se han fabricado con gran precisión por S OBLIGATORIO ANALIZAR LOS RIESGOS Y ADOPTAR MEDIDAS DE PROTECCIÓN lo que respecta a la seguridad y cumple con las prescripciones de las leyes vigentes.

  • Página 3: Fórmulas Y Consejos Para La Instalación

    4. CONSTRUCCIÓN Y REFERENCIAS NORMATIVAS USO PREVISTO. El actuador de cadena KATO ADV RADIO ha sido diseñado y construido para abrir y cerrar las ventanas proyectables, oscilo batientes, claraboyas, cúpulas y tragaluces que se utilizan para la ventilación y la climatización de los locales;...

  • Página 4: Datos Tecnicos

    Los actuadores KATO ADV RADIO están dotados de la marca CE y cumplen las normas gota de silicona para impedir que pueda entrar agua mencionadas Declaración...

  • Página 5: Mandos De Apertura Y Cierre

    El radiomando suministrado es el modelo PIK de 30 canales con pantalla y transmite a 10.2. Mando con botón tradicional una frecuencia radio de 433,92 MHz; para el KATO ADV RADIO no se prevé ningún otro modelo de radiomando. Con un radiomando se pueden gestionar varios actuadores, pero En los casos que lo requieran, por indisponibilidad del radiomando o por otra razón, se...

  • Página 6: Sensor Para Detectar La Lluvia

    Tras cada cierre o intervención del dispositivo de protección electrónico la cadena se mueve en sentido contrario por aprox. 1,0 / 1,5 mm. Eso sirve para relajar los órganos cadena con mando radio KATO ADV RADIO se puede conectar el sensor de lluvia modelo NRS1.

  • Página 7: Preparación Para El Montaje Del Actuador

    14.1. Preparación para el montaje del actuador L. Efectuar las conexiones eléctricas siguiendo el esquema indicado en el rótulo aplicado al cable de suministro y de Antes de empezar a montar el actuador hay que preparar el siguiente material de acuerdo con las instrucciones del Capítulo 9 - Conexión acabado, herramientas y utensilios.

  • Página 8: Montaje En Plano Del Motor Con Ventana Proyectable

    j) Verificar que la salida de la cadena se encuentre L. Efectuar una prueba completa de apertura y de cierre del bastidor y marco. Al perfectamente alineada con el estribo. En caso contrario terminar la fase de cierre, verificar que el bastidor y marco esté totalmente cerrado aflojar los tornillos de fijación y volver a colocar el estribo controlando el estado de aplastamiento de las juntas de estanqueidad.

  • Página 9: Solución De Algunos Problemas

    mantenimiento o limpieza al exterior del bastidor y marco, efectuar las siguientes 20. GARANTÍA operaciones: El fabricante garantiza el buen funcionamiento de la máquina. Se encarga de efectuar la 1. Liberar el mecanismo de sujeción del extremo de la sustitución de las piezas defectuosas por la mala calidad del material o por defectos de cadena con el soporte de la hoja.

  • Página 10: Declaración De Incorporación

    36064 Colceresa (VI) – ITALY Esta declaración ha sido emitida por el fabricante / This is declared by the manufacturer : NEKOS SRL - Via Capitoni 7/5- 36064 Colceresa (Vicenza) - Italy +39 0424 411011 –  +39 0424 411013 www.nekos.it...
