Manuales relacionados para Synology NAS SA3600
Resumen de contenidos para Synology NAS SA3600
- Página 1 Synology NAS SA3600 Guía de instalación del hardware...
-
Página 2: Tabla De Contenido
Tabla de indicadores LED Capítulo 3: Mantenimiento del sistema Sustituir el ventilador del sistema Sustituir la fuente de alimentación (PSU) Guía de solución de problemas iniciales Capítulo 4: Instalar DSM en Synology NAS Instalar DSM con Web Assistant Más información Synology_HIG_SA3600_20190808... -
Página 3: Capítulo 1: Antes De Comenzar
Capítulo Antes de comenzar Synology NAS SA3600 es un servidor empresarial que se compone del hardware del sistema y el sistema operativo de software, DiskStation Manager (DSM). Este manual le guiará por todos los aspectos de la configuración de su SA3600, incluidos los componentes de hardware, los procedimientos de configuración, el mantenimiento del sistema y las instrucciones iniciales de resolución de problemas. -

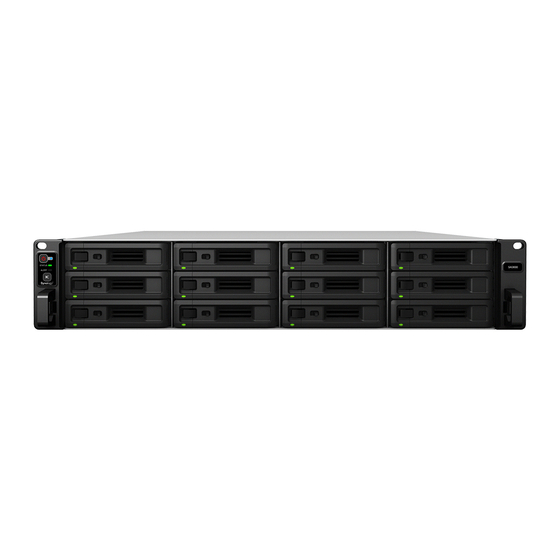

Página 4: Synology Sa3600 De Un Vistazo
Para obtener más información sobre la instalación del kit de raíles, consulte la guía de instalación rápida que se incluye con el kit de raíles. Para obtener más información acerca de la unidad de expansión de Synology compatible con su Synology NAS, visite www.synology.com. -
Página 5: Especificaciones De Hardware
• Basic • JBOD • RAID 0 • RAID 1 Tipo de RAID compatible • RAID 5 • RAID 6 • RAID 10 • Synology RAID F1 • FCC Clase A • CE Clase A • BSMI Clase A Certificación de agencias •... -
Página 6: Accesorios Opcionales
Accesorios opcionales Con los accesorios de Synology, puede personalizar su Synology NAS para adecuarlo a diferentes entornos empresariales sin preocuparse por la compatibilidad y estabilidad. Visite www.synology.com/compatibility para obtener más información. • Módulo de memoria Nombre de modelo Imagen Descripción... -
Página 7: Descripción
• Kit de raíles Nombre de modelo Imagen Descripción RKS1317 Soluciones de raíles deslizantes • Pieza de repuesto Nombre de modelo Imagen Descripción Bandeja de discos Bandeja de discos de 3,5"/2,5" (tipo R7) FAN 80*80*32_6 Módulo de ventilador del sistema PSU 500W-RP Módulo de PSU redundante Module_2... -
Página 8: Instrucciones De Seguridad
Instrucciones de seguridad Manténgase alejado de la luz solar directa y de productos químicos. Asegúrese de que no haya cambios bruscos de temperatura y humedad en el entorno. Coloque el producto con el lado adecuado hacia arriba en todo momento. No lo coloque cerca de líquidos. -
Página 9: Capítulo 2: Configuración Del Hardware
• Kit de montaje en rack (consulte la sección Accesorios opcionales para determinar el kits de raíles adecuado para la instalación en armario) Advertencia: Le recomendamos que monte su Synology NAS en un armario antes de instalar las unidades, ya que el peso elevado aumentará la dificultad de la instalación. Instalación de discos Siga los pasos que se indican a continuación para instalar las unidades:... - Página 10 3 Inserte la bandeja de discos cargada en el receptáculo de unidades vacío. Asegúrese de empujar la bandeja hasta el fondo. En caso contrario, es posible que el disco no Observación: funcione correctamente. 4 Presione el asa hacia adentro para fijar la bandeja de discos. 5 Presione el interruptor del asa de la bandeja de discos de la izquierda para bloquear la bandeja.
-
Página 11: Instalar Los Módulos De Memoria
Instalar los módulos de memoria Debe instalar módulos de memoria originales de Synology para garantizar la compatibilidad y fiabilidad del sistema. Asegúrese de seguir las configuraciones que se indican a continuación para la secuencia de instalación sugerida de diferentes capacidades de memoria; de lo contrario, es posible que el sistema no se inicie correctamente o que el rendimiento y la estabilidad del sistema se vean afectados. - Página 12 3 Inserte el nuevo módulo de memoria en la ranura: a Empuje los clips de fijación de la ranura hacia los lados. b Alinee la muesca del borde dorado del módulo con la de la ranura de la memoria. c Presione sobre el módulo de memoria de manera firme y uniforme. Los clips de fijación se cerrarán con un chasquido y el módulo se habrá...
-
Página 13: Panel De Control
Para asegurarse de que su SA3600 reconoce la nueva capacidad de memoria: 1 Inicie sesión en DSM como admin o como usuario que pertenezca al grupo administrators. 2 Compruebe la Memoria física total Panel de control > Centro de información. Para quitar el módulo RAM: 1 Siga los pasos 1 y 2 de la sección Para instalar el módulo RAM para apagar su SA3600, desconectar los cables y luego quitar la cubierta superior trasera. - Página 14 Observación: Asegúrese de que el conector esté totalmente insertado. En caso contrario, es posible que la interfaz de red no funcione correctamente. d Vuelva a colocar y a apretar el tornillo que retiró en el paso 3-a para fijar la tarjeta recién insertada. 4 Repita el paso 3 para instalar la otra tarjeta de interfaz de red en su SA3600.
-
Página 15: Instalar Y Quitar Los Kits De Raíles
Instalar y quitar los kits de raíles En este caso utilizaremos RKS1317 como ejemplo para ilustrar cómo se instalan y quitan los kits de raíles. Para obtener más información sobre la instalación del kit de raíles, consulte la guía de instalación rápida que se incluye con el kit de raíles. - Página 16 3 Alinee los orificios de fijación del raíl interior con el lateral del chasis y deslice hacia atrás para colocar el raíl interior. 4 Con la ayuda de otra persona, alinee con cuidado el raíl interior con el conjunto del raíl exterior. 5 Tire del pestillo delantero del raíl interior, sujételo para desbloquear el raíl y empuje el chasis hacia el rack.
- Página 17 Para quitar el kit de raíles: 1 Para quitar el chasis del rack, sujete las pestañas de extracción del kit de raíles por las protuberancias y tire del chasis para extraerlo del rack. 2 Con la ayuda de otra persona, quite con cuidado el chasis del rack. A continuación, deslice hacia delante al quitar el raíl interior del chasis.
-
Página 18: Implementación Y Topología De Las Unidades De Expansión
SA3600 es compatible con las unidades de expansión RX1217sas (12 receptáculos) y RX2417sas (24 receptáculos), lo que ofrece una ampliación del almacenamiento óptima en caso necesario. Esta sección le guiará para conectar las unidades de expansión a su Synology NAS. Para conectar RX1217sas/RX2417sas con SA3600: 1 Conecte un extremo del cable de expansión al puerto SAS OUT de su SA3600 y el otro al puerto SAS IN de... -
Página 19: Arrancar Su Synology Nas
2 Conecte al menos un cable LAN a uno de los puertos LAN y el otro extremo a su interruptor, enrutador o concentrador. 3 Pulse el botón de encendido para activar el SA3600. ¡Enhorabuena! Su Synology NAS ahora está en línea y lo podrá detectar cualquier equipo de la red. 19 Capítulo 2: Configuración del hardware... -
Página 20: Tabla De Indicadores Led
Vuelva a reiniciar el Synology NAS o introduzca de nuevo los discos y ejecute la herramienta de diagnóstico del fabricante de las unidades HDD/SSD para comprobar su estado. Si puede iniciar sesión en DSM, vuelva a realizar una prueba de S.M.A.R.T. para analizar los discos. Si continúa sin resolver el problema, póngase en contacto con el servicio de soporte técnico de Synology para obtener ayuda.
