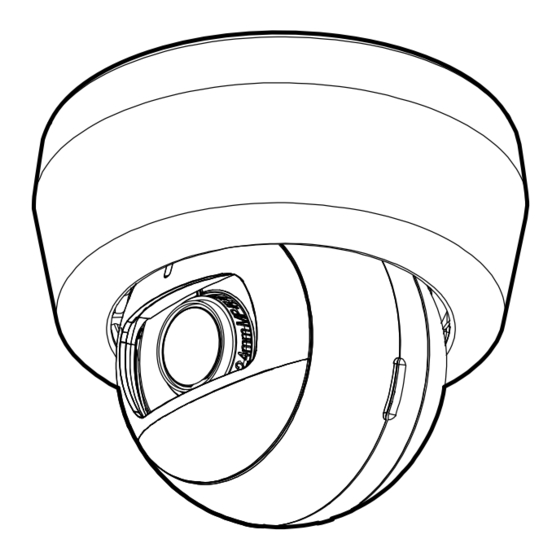

- Página 1 Guía de instalación Avigilon Modelos de mini cámara domo H6M: Montaje en superficie: H6M-D(-IR) Montaje empotrado: H6M-D(-IR) + H6M-MT-DCIL1 Montaje colgante: H6M-D(-IR) + H6M-MT-NPTA1...
-
Página 2: Avisos Del Organismo Regulador
No utilice detergentes fuertes o abrasivos para limpiar el cuerpo del dispositivo. Utilice únicamente accesorios recomendados por Avigilon. Avisos del organismo regulador Este dispositivo cumple con la Sección 15 de los Reglamentos de la FCC. El funcionamiento está sujeto a las... -
Página 3: Información Sobre La Eliminación De Residuos Y El Reciclaje
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 4: Avisos Legales
(1) garantizan la exhaustividad o la precisión de la información contenida en este documento; o (2) es responsable del uso de, o la confianza en la información. Avigilon Corporation no será responsable de las pérdidas o daños (incluidos los daños indirectos) causados por su confianza en la información contenida en este documento. -
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista del cuerpo de la cámara Descripción general del montaje en superficie Vista de la cubierta Vista del adaptador de montaje en superficie Descripción general del montaje en el techo Vista de la cubierta Vista del adaptador de montaje en techo Descripción general del montaje colgante Vista de la cubierta Vista del adaptador de montaje colgante... - Página 6 Orientación de la cámara (Opcional) Configuración del almacenamiento interno Configuración de la cámara Para obtener más información Indicador de estado de conexión Solución de problemas de conexiones de red y conductas de los LED Desmontaje de una cámara instalada Desmontaje de la cámara del adaptador de montaje en superficie Desmontaje de la cámara del adaptador de montaje en el techo Desmontaje de la cámara del adaptador de montaje colgante Restablecimiento de los valores predeterminados de fábrica...
-
Página 7: Información General
Información general Nota: Procure no rayar la cámara. Las marcas o huellas resultantes pueden afectar la calidad general de la imagen. Deje puestas las cubiertas protectoras de la cámara hasta que haya finalizado la instalación. Vista del cuerpo de la cámara 1. -
Página 8: Descripción General Del Montaje En Superficie
4. ranura para tarjeta micro SD Acepta tarjetas microSD para almacenamiento interno. Instale tarjetas microSD para que los contactos metálicos estén orientados hacia la base de la cámara. Consulte el icono al lado de la ranura de la tarjeta para la orientación de la tarjeta. Para obtener más información, consulte (Opcional) Configuración del almacenamiento interno en la página 5. -
Página 9: Vista Del Adaptador De Montaje En Superficie
Vista del adaptador de montaje en superficie 1. Ranuras de enganche de la cámara Ranuras en las que se enganchan los clips de carcasa de la cámara para fijarla al adaptador de montaje. 2. Guía del logotipo Se utiliza para indicar la dirección a la que se orientarán los logotipos cuando se complete la instalación. -
Página 10: Descripción General Del Montaje En El Techo
Descripción general del montaje en el techo Vista de la cubierta 1. Cuerpo de la cámara El cuerpo principal de la cámara, incluyendo los mecanismos internos para orientarla. 2. Soporte de montaje en techo Se utiliza para proteger el cierre de la cámara, el interior y el adaptador de montaje. 3. -
Página 11: Vista Del Adaptador De Montaje En Techo
Vista del adaptador de montaje en techo 1. Orificio de entrada de cable Orificio de entrada para los cables necesarios para que funcione de la cámara. 2. Ranuras de enganche de la cámara Las ranuras en las que se enganchan los clips de la carcasa de la cámara para fijarla al adaptador de montaje de techo. -
Página 12: Descripción General Del Montaje Colgante
Se utiliza para instalar la cámara en rosca de tubo NPT macho de 1/2". 4. Tubo NPT Utilizado para instalar cámaras desde los techos. Nota: El tubo NPT no es suministrado por Avigilon y debe ser adquirido por separado. Descripción general del montaje colgante... -
Página 13: Vista Del Adaptador De Montaje Colgante
Vista del adaptador de montaje colgante 1. Orificio de entrada de cable Orificio de entrada para los cables necesarios para que funcione de la cámara. 2. Ranuras de enganche de la cámara Ranuras en las se insertan los clips de la carcasa de la cámara para fijar el cuerpo en el adaptador de montaje. -
Página 14: Preparación Para La Instalación
Preparación para la instalación Herramientas y materiales necesarios Las siguientes herramientas son necesarias para completar la instalación, pero no se incluyen en el paquete: Destornillador Phillips n.º 2 para fijar la cámara a la superficie de montaje. Configuración de entrada previa a la implementación La cámara viene equipada con un conector RJ45 que es accesible desde el exterior de la caja para los usuarios que desean configurar la configuración de la cámara antes de instalar la cámara. -
Página 15: Montaje Y Orientación De Las Cámaras De Análisis De Vídeo
Montaje y orientación de las cámaras de análisis de vídeo Si va a instalar una cámara de análisis de vídeo de Avigilon siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara: La cámara debe instalarse por encima de 2,74 m (9 pies). -
Página 16: Instalación De La Montura De Superficie
Instalación de la montura de superficie Contenido del paquete de la cámara Compruebe que el paquete contenga lo siguiente: Avigilon Mini cámara domo H6M. Adhesivo para plantilla de montaje en superficie 2 tornillos y anclajes para paredes macizas Adaptador de montaje en superficie... - Página 17 1. Utilice la plantilla de montaje para taladrar dos agujeros en la superficie de montaje y perforar el orificio de entrada del cable. 2. Pase el cable de Ethernet requerido a través del orificio de entrada del cable. 3. Coloque dos tornillos para sujetar el adaptador de montaje a la superficie de montaje. Usando el adaptador de montaje superficie...
-
Página 18: Instalar La Base De La Cámara Al Adaptador De Montaje
Instalar la Base de la cámara al adaptador de montaje Nota: Procure no rayar ni tocar la burbuja de domo. Las marcas o huellas resultantes pueden afectar a la calidad general de la imagen. Mantenga las cubiertas protectoras en el exterior de la burbuja de domo hasta que finalice la instalación. - Página 19 Conexión a la cámara en la página 33 Orientación de la cámara en la página 34 Una vez fijada la cámara en su lugar, instale el soporte en el adaptador de montaje, siguiendo los pasos siguientes: 1. Busque las dos ranuras elevadas en el interior del soporte. 2.
-
Página 20: Instalación La Montura De Techo
Instalación la montura de techo Contenido del paquete de la cámara Compruebe que el paquete contenga lo siguiente: Avigilon Mini cámara domo H6M. Los siguientes accesorios están incluidos pero no son necesarios para una instalación mediante un adaptador de montaje en techo:... - Página 21 2. Introduzca el adaptador de montaje en el techo en el orificio de entrada y luego pase el cable requerido a través del adaptador. 3. Quite el retén de abrazadera que sujeta las abrazaderas en su lugar. Usando el adaptador de montaje en techo...
- Página 22 4. Levante las manivelas sujetadoras naranja para que los brazos metálicos se extiendan fuera del adaptador de montaje. 5. Con el pulgar en el borde exterior del adaptador de montaje y el dedo índice en una de las manivelas sujetadoras naranja, apriete la abrazadera hacia abajo hasta que quede asegurada. 6.
-
Página 23: Instalar La Base De La Cámara Al Adaptador De Montaje
Instalar la Base de la cámara al adaptador de montaje Nota: Procure no rayar ni tocar la burbuja de domo. Las marcas o huellas resultantes pueden afectar a la calidad general de la imagen. Mantenga las cubiertas protectoras en el exterior de la burbuja de domo hasta que finalice la instalación. -
Página 24: Colocación Del Soporte
Colocación del soporte Nota: Antes de instalar el engaste, le recomendamos que primero se conecte a la cámara y ajuste el campo de visión que cubre la cámara, así como cualquier configuración de imagen y visualización. Para obtener más información, consulte: Conexión a la cámara en la página 33 Orientación de la cámara en la página 34 Una vez fijada la cámara en su lugar, instale el soporte en el adaptador de montaje, siguiendo los pasos... - Página 25 3. Gire el embellecedor hacia la derecha hasta que encaje en su sitio. Colocación del soporte...
-
Página 26: Instalación De La Montura Colgante
Instalación de la montura colgante Contenido del paquete de la cámara Compruebe que el paquete contenga lo siguiente: Avigilon Mini cámara domo H6M. Los siguientes accesorios son necesarios para una instalación con un adaptador de montaje colgante: Adaptador de montaje en superficie Soporte de montaje en superficie Los siguientes accesorios están incluidos pero no son necesarios para la instalación con adaptador... - Página 27 1. Apoye el adaptador NPT en el tubo NPT y gírelo hacia la derecha. 2. Introduzca el cable Ethernet necesario por el adaptador colgante. 3. Alinee la parte más ancha de la cámara de las ranuras de los orificios de los tornillos en la placa de pared con los dos tornillos en el adaptador NPT y empuje la placa de pared en su lugar para que los tornillos pasen a través de los orificios.
- Página 28 4. Gire la placa en el sentido de las agujas del reloj para que los dos tornillos se alineen con la parte estrecha de las ranuras de los orificios de los tornillos. También se puede ajustar la ubicación del logotipo en el engaste mediante la rotación de la placa. Uso del adaptador de montaje colgante...
- Página 29 5. Apriete los dos tornillos para sujetar la placa de pared al adaptador NPT. Uso del adaptador de montaje colgante...
-
Página 30: Instalar La Base De La Cámara Al Adaptador De Montaje
Instalar la Base de la cámara al adaptador de montaje Nota: Procure no rayar ni tocar la burbuja de domo. Las marcas o huellas resultantes pueden afectar a la calidad general de la imagen. Mantenga las cubiertas protectoras en el exterior de la burbuja de domo hasta que finalice la instalación. -
Página 31: Colocación Del Soporte
Colocación del soporte Nota: Antes de instalar el engaste, le recomendamos que primero se conecte a la cámara y ajuste el campo de visión que cubre la cámara, así como cualquier configuración de imagen y visualización. Para obtener más información, consulte: Conexión a la cámara en la página 33 Orientación de la cámara en la página 34 Una vez fijada la cámara en su lugar, instale el soporte en el adaptador de montaje, siguiendo los pasos... - Página 32 3. Gire el embellecedor hacia la derecha hasta que encaje en su sitio. Colocación del soporte...
-
Página 33: Conexión A La Cámara
Para obtener más información, consulte la Guía del usuario de Avigilon Control Center Client. Servicios en la nube de Avigilon (ACS) versión 3.0 o posterior: al agregar una cámara, se le pedirá que cree un nuevo usuario para las cámaras en el estado predeterminado de fábrica. Para obtener más información, consulte laGuía del usuario de servicios en la nube de Avigilon. -
Página 34: Acceso A La Transmisión De Vídeo En Directo
Los ajustes de dirección IP se pueden cambiar con uno de los métodos siguientes: Interfaz del navegador web del dispositivo: http://<dirección IP de la cámara>/. Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center™). Método ARP/Ping. Para más información, consulte Configuración de la dirección IP mediante el... - Página 35 3. Gire el cierre para cerrarlo. Orientación de la cámara...
-
Página 36: (Opcional) Configuración Del Almacenamiento Interno
Si la cámara está conectada a un sistema de gestión de redes de otro fabricante, puede configurar las funciones especializadas de la cámara en la interfaz del navegador web de la cámara. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. - Página 37 Guía del usuario del cliente de AvigilonControl Center Guía del usuario de la interfaz web: cámaras IP Avigilon H4 y H5 de alta definición Guía del usuario de la herramienta de configuración de la cámara Avigilon Diseño de un sitio con análisis de vídeo de Avigilon Estas guías están disponibles en...
-
Página 38: Indicador De Estado De Conexión
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. Solución de problemas de conexiones de red y conductas de los LED Nota: Para cualquiera de las siguientes conductas de LED, asegúrese de que la cámara esté... - Página 39 Conducta del LED Solución Sugerida Ambos LED están apagados y la cámara Compruebe la página de General configuración de la interfaz no está conectada o no está web de la cámara para asegurarse de que los LED no estén transmitiendo vídeo desactivados.
-
Página 40: Desmontaje De Una Cámara Instalada
Desmontaje de una cámara instalada Desmontaje de la cámara del adaptador de montaje en superficie 1. Gire el soporte hacia la izquierda hasta que se suelte. Necesitará ejercer algo de fuerza y oirá un chasquido cuando se suelte. 2. Apriete los clips de la carcasa que están dentro de las ranuras de enganche para soltar la cámara de la superficie de montaje y tire de la cámara para sacarla de la montura. -
Página 41: Desmontaje De La Cámara Del Adaptador De Montaje En El Techo
Desmontaje de la cámara del adaptador de montaje en el techo 1. Gire el soporte hacia la izquierda hasta que se suelte. Necesitará ejercer algo de fuerza y oirá un chasquido cuando se suelte. 2. Apriete los clips de la carcasa que están dentro de las ranuras de enganche para soltar la cámara de la montura de techo y tire de la cámara para sacarla. -
Página 42: Desmontaje De La Cámara Del Adaptador De Montaje Colgante
Desmontaje de la cámara del adaptador de montaje colgante 1. Gire el soporte hacia la izquierda hasta que se suelte. Necesitará ejercer algo de fuerza y oirá un chasquido cuando se suelte. 2. Apriete los clips de la carcasa que están dentro de las ranuras de enganche para soltar la cámara de la montura de techo y tire de la cámara para sacarla. -
Página 43: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si el dispositivo ya no funciona de la manera esperada, puede restablecerlo a sus valores de fábrica. Utilice el botón de reversión de firmware para hacerlo. En el diagrama siguiente se muestra el botón de reversión del firmware: 1. -
Página 44: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Para más información, consulte la Guía del usuario de la interfaz web de la cámara IP H4 y H5 de alta definición Avigilon. 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. -
Página 45: Garantía Limitada Y Servicio De Asistencia Técnica
Las condiciones de la garantía de términos de Avigilon para este producto se encuentran en avigilon.com/warranty. El servicio de garantía y soporte técnico se pueden obtener al contactar a la Avigilon Asistencia técnica: avigilon.com/contact. Garantía limitada y servicio de asistencia técnica...
