Popis výrobku
2.5

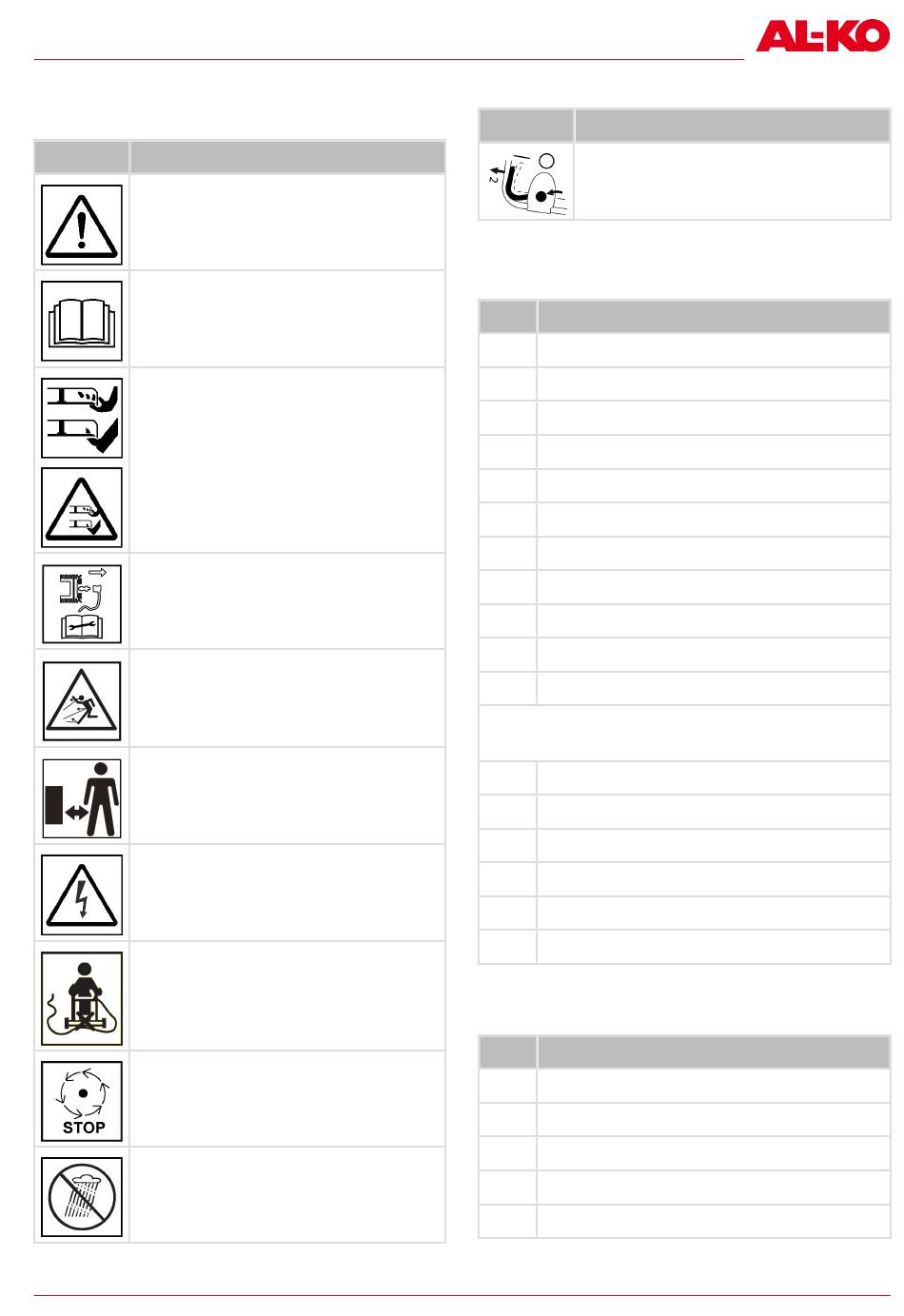

Symboly na stroji

2.5.1 Bezpečnostní značky
Symbol Význam
Při manipulaci buďte zvlášť opatrní!
Před uvedením do provozu si pře-
čtěte návod k obsluze!
Nebezpečí zranění! Nohy a ruce
udržujte v dostatečné vzdálenosti
od žacího ústrojí!
Před prováděním údržby a oprav
zařízení vypněte a vytáhněte zástr-
čku ze sítě!
Nebezpečí vymrštěných předmětů!
Udržujte třetí osoby mimo oblast
nebezpečí!
Nebezpečí úrazu elektrickým prou-
dem u poškozeného síťového kabe-
lu!
Udržujte napájecí kabel v dostateč-
né vzdálenosti od sekací jednotky a
nepřejíždějte přes něj!
Žací nůž po vypnutí stroje dobíhá.
Žacího nože se můžete dotknout až
po zastavení všech částí stroje!
Stroj nepoužívejte při dešti nebo jej
neskladujte venku!
443223_b
2.5.2 Značky obsluhy
Symbol Význam
Postup pro nastartování motoru (viz
Kapitola 6.9 "Spuštění a zastavení
sekačky (13, 14)*", strana 151)
2.6 Přehledy výrobku
2.6.1 Přehled produktů (01) – easy
Č. Součástka
1 Madlo
2 Bezpečnostní rukojeť
3 Tlačítko start
4 Centrální nastavení výšky sečení
5* Váleček na trávu*
6 Žací nůž
7 Rukojeť
8 Kryt těla
9 Indikátor naplnění
10 Rukojeť koše na trávu
11 Koš na trávu
Výškově nastavitelná ovládací rukojeť, která se
skládá z:
12 Dolní rukojeť
13 Šrouby pro nastavení výšky
14 Horní rukojeť
15* Zástrčka*
16* Síťový kabel*
17* Odlehčení tahu kabelu*
* v závislosti na modelu, viz technické údaje.
2.6.2 Přehled produktů (02) – comfort
Č. Součástka
1 Madlo
2 Bezpečnostní rukojeť
3 Tlačítko start
4 Centrální nastavení výšky sečení
5* Váleček na trávu*
