Honeywell Home 4219 Instrucciones De Instalación

INFORMACIÓN GENERAL

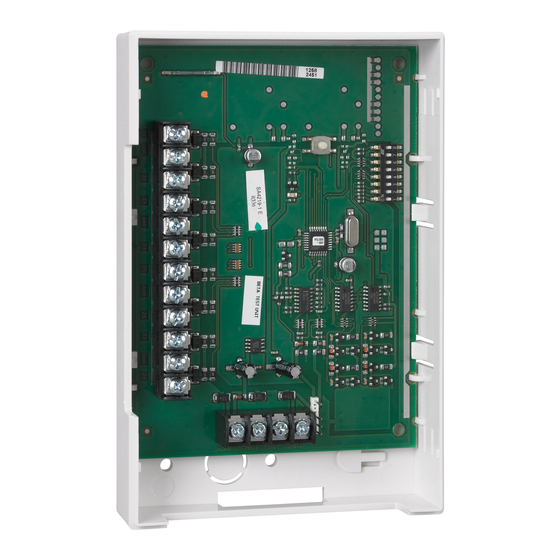

El módulo expansor 4219 incorpora hasta ocho zonas supervisadas por
resistencia normalmente cerradas u ocho de fin de línea para
comunicadores de control compatibles a través del cableado del
teclado del control.
El módulo puede montarse dentro del gabinete del control (si lo permite
el espacio), o de forma remota. Si se monta de forma remota, existen
disposiciones que indican que la unidad debe protegerse contra la
manipulación. La comunicación al módulo se supervisa de manera que
no pueda desconectarse desde el cableado del teclado sin que lo
detecte el control. Si se corta el cableado, se emite una señal de
alarma o manipulación para indicar
posiblemente otros dispositivos conectados de forma similar) no
funciona.
IMPORTANTE: Algunos detectores de monóxido de carbono pueden
no ser compatibles con los expansores de zona cableada 4219 de
Honeywell. Al usar detectores de monóxido de carbono en sistemas
compatibles con los expansores de zona 4219, instale los detectores
únicamente en las zonas de cableado básicas del panel de control del
sistema, y NO en los expansores de zona.
INSTALACIÓN
1. Desconecte la alimentación antes de continuar.
2. Monte el módulo 4219 antes de realizar cualquier
conexión cableada
Cuando el módulo se monte de forma remota, los orificios en la parte
trasera de la carcasa del módulo permitirán que se monte de forma
horizontal o vertical. Los cables pueden salir del lateral o a través de la
salida que se encuentra en la parte trasera de su carcasa. Para
proteger contra manipulación,
(suministrado) (Figura 1) a la cubierta interna del módulo. Coloque el
interruptor DIP posición N.º 8 en APAGADO. Fije la etiqueta de
conexión que acompaña al módulo en la parte interna de la cubierta del
módulo. Al finalizar la instalación, coloque la cubierta de los módulos.
Un imán en la cubierta, ubicado cerca de un interruptor de láminas,
hará que se envíe una señal de manipulación al control si se quita la
cubierta.
Figura 1 Instalación del imán de protección
U L
Instrucciones de instalación
que este dispositivo
sujete el imán de protección
Figura 2 Resumen de las conexiones
El valor EOLR es 2K ohms.
Para UL, use cable 14-22AWG, y no más de un cable conectado por terminal. Use resistencias EOL incluidas en la
lista de UL
del módulo expansor de zona cableada
Cuando el módulo se monte dentro del gabinete del control, móntelo de
forma horizontal en las pestañas elevadas, en la parte trasera del
gabinete. Inserte los tornillos autorroscantes (suministrados) en dos
pestañas elevadas adyacentes, en la parte trasera del gabinete. Deje
que las cabezas sobresalgan 1/8". Cuelgue el módulo de las cabezas
de los tornillos a través de los dos orificios ranurados que se
encuentran en la parte trasera de su carcasa. Cuando el módulo se
instale en el gabinete del control, no debe estar protegido contra
manipulación.
NOTA: De conformidad con EN50131-3, se debe colocar una cinta
plástica alrededor de la cubierta de un 4219 montado de
forma remota.
(y
Coloque la cinta plástica alrededor de la cubierta a la
derecha de la abertura del cable de la zona amplia (cubierta
de 4 pulgadas de ancho). De forma opuesta al interruptor de
protección y el imán.
Fije la etiqueta de conexión que acompaña al módulo en la parte
interna de la cubierta del control.
Consulte la guía de instalación y configuración del control para obtener
más información.
CONEXIONES Y CONFIGURACIÓN
Conexiones de zona
Realice las conexiones de la zona de protección al bloque de
terminales TB1 posición 12 del módulo.
Establezca el interruptor DIP 7 para la operación de la zona deseada
(NC o EOLR):
APAGADO = Operación de la resistencia del fin de línea. Cada zona
que se use debe tener una resistencia de fin de línea
de 2K-ohm conectada a través del extremo de su lazo,
como se muestra en la Figura 2.
UL: Establecer como APAGADO (EOLR)
ENCENDIDO = Operación normalmente cerrada
El método de programación de cada zona por tipo de alarma y código
de informe a la estación de supervisión central varía según el control al
que está conectado el módulo. Consulte la guía de configuración e
instalación para esa unidad de control.
Dirección del módulo
Establezca la dirección del módulo con los interruptores DIP 2-6.
Seleccione una de las 31 direcciones, como se muestra en la Figura 3,
de manera que el control pueda identificar el módulo y comunicarse
con él de forma adecuada. La dirección a establecer está determinada
por el control específico a usar, y se deben consultar las instrucciones
de instalación del control.
Tiempo de respuesta normal/rápido para todas las zonas
Use el interruptor DIP 1 para seleccionar el tiempo de respuesta normal
o rápido de todas las zonas:
APAGADO = tiempo de respuesta rápido de 10 ms para un circuito
abierto
ENCENDIDO = tiempo de respuesta normal de 300 ms. El resto de
las zonas de protección del módulo tienen un tiempo
de respuesta nominal de 300 ms.
Conexión al panel de control
Conecte el módulo a los terminales (ECP) del teclado del panel de
control a través del bloque de terminales TB2 4 o el enchufe de 4 pines
(las conexiones del color de los cables son las mismas).
ESPECIFICACIONES
Físicas
Eléctricas
Voltaje de entrada: 12VCC (desde los puntos de conexión del
Corriente:
6-7/16" An x 4-1/4" Al x 1-1/4" P
(163 mm x 108 mm x 32 mm)
teclado remoto del control)
30 mA
4219
