Instrucciones - Piezas

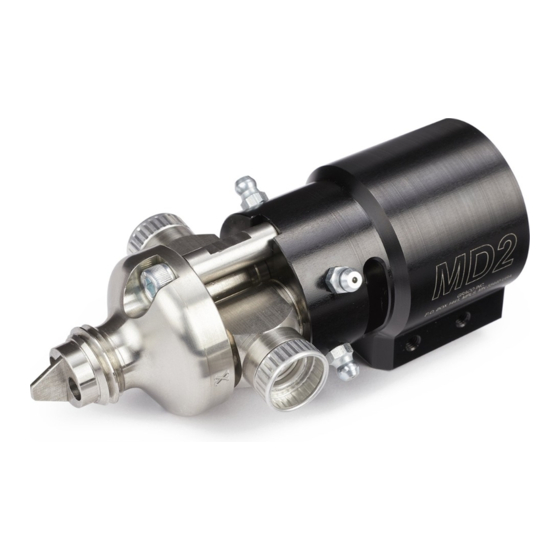

Válvula MD2
Para utilizar con mezcladores desechables con los que dispensar diversos sellantes
y adhesivos. Únicamente para uso profesional.
Presión máxima de entrada de aire de 0,84 MPa (8,4 bar, 120 psi)
Instrucciones importantes de seguridad
Lea todas las advertencias e instrucciones de este
manual. Guarde estas instrucciones.
Consulte la página 3 para obtener información sobre el modelo, incluida la presión máxima de trabajo y las aprobaciones.
3A1594ZAD
ES
TI9964A

Publicidad

loading

Manuales relacionados para Graco MD2

Resumen de contenidos para Graco MD2

  • Página 1 Instrucciones - Piezas Válvula MD2 3A1594ZAD Para utilizar con mezcladores desechables con los que dispensar diversos sellantes y adhesivos. Únicamente para uso profesional. Presión máxima de entrada de aire de 0,84 MPa (8,4 bar, 120 psi) Instrucciones importantes de seguridad Lea todas las advertencias e instrucciones de este manual.

  • Página 2: Tabla De Contenido

    Índice Modelos de la válvula MD2 ..... . 3 Mantenimiento ....... 13 Selección del modelo .

  • Página 3: Modelos De La Válvula Md2

    Puede utilizarse un puerto piloto para controlar un motor de bomba. Válvula de mano con El interruptor indica al controlador del cliente que abra y cierre los puertos de la válvula MD2 interruptor eléctrico utilizando una válvula de control de aire remota de 4 vías, que no está incluida.

  • Página 4: Advertencias

    Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, el uso, la conexión a tierra, el mantenimiento y la reparación de este equipo. El signo de exclamación le indica que se trata de una advertencia general y el símbolo de peligro se refiere a un riesgo específico de procedimiento.
  • Página 5 Advertencias ADVERTENCIA EQUIPO DE PROTECCIÓN INDIVIDUAL Debe utilizar un equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del equipo, para evitar lesiones graves, como lesiones oculares, inhalación de vapores tóxicos, quemaduras y pérdida auditiva. Este equipo incluye, entre otros, lo siguiente: •...

  • Página 6: Identificación De Componentes

    Identificación de componentes Identificación de componentes TI10391A . 1: Identificación de componentes Leyenda: Perilla de ajuste de carrera/antigoteo (solo versiones de asiento blando y acción hacia delante) 1/8” npt(h) aire para cerrar (O). Solo para válvula 255900: aire para abrir (I) 1/8”...

  • Página 7: Orientación De La Pieza De La Punta

    Indica lado de volumen bajo . 2: Orientación de la pieza de la punta de la válvula MD2 con etiqueta Hay disponibles dos opciones de dispensación para la configuración de la pieza de la punta de la válvula MD2: 1:1 y relación amplia (10:1).

  • Página 8: Funciones

    «CERRAR» a el puerto (O). Consulte Accesorios, página 31, a la hora de pedir accesorios de conexión y tubos. Válvula de palanca accionada eléctricamente TI10409A . 3: Funciones de las válvulas MD2 3A1594ZAD...

  • Página 9: Instalación

    Instalación Instalación Conexión a tierra Cómo utilizar el seguro de gatillo de la válvula Las siguientes instrucciones de conexión a tierra son requisitos mínimos para un sistema de dispensación Si está utilizando una de las versiones de la válvula de básico.

  • Página 10: Configuración

    Configuración Configuración Conexiones de fluido y de aire Selección de las mangueras Las mangueras que van del dosificador a la válvula MD2 Entradas de fluido con saliente de junta deben elegirse cuidadosamente. Numerosos factores tórica (ORB) de rosca recta 9/16 afectan la elección de la manguera.

  • Página 11: Puesta En Marcha Del Sistema

    La perilla de ajuste de la carrera (A) de la parte trasera de deje el mezclador desactivado hasta que ambos fluidos la válvula MD2 puede ajustar la distancia a la que se abrirá fluyan libremente por la pieza de la punta totalmente sin aire.

  • Página 12: Funcionamiento

    Funcionamiento Funcionamiento Procedimiento de Válvula montada en la máquina descompresión • Asegúrese de que las líneas de suministro de aire están conectadas correctamente en los puertos de aire de activación (I) y OFF (O) de la válvula. • Para abrir o cerrar la válvula y mantenerla abierta o cerrada, se debe suministrar y mantener un mínimo de 0,28 MPa (2,8 bar, 40 psi) de presión de aire en Cierre el aire a las bombas de suministro.

  • Página 13: Mantenimiento

    Mantenimiento Mantenimiento Parada diaria Cuando termine de utilizar la válvula MD2 debe limpiar la salida al mezclador y protegerla para que no se seque o cristalice. Retire y deseche correctamente el mezclador estático. Dispense un disparo de material en un contenedor de desechos para liberar toda contaminación cruzada en...

  • Página 14: Resolución De Problemas

    Resolución de problemas Resolución de problemas Problema Causa Solución Conecte el aire o aumente la presión La presión de aire es insuficiente. de aire. La válvula no se abre. El aire no escapa por la parte delantera Utilice una válvula de aire de 4 vías, del pistón del cilindro de aire.

  • Página 15: Reparación

    Reparación Reparación Desmontaje Alivie toda la presión de aire y de fluido, página 12. Desconecte la válvula del sistema. 20 14 NOTA: En los pasos siguientes, mantenga separadas las piezas del lado A y del lado B, para evitar que se forme material endurecido en ellas.
  • Página 16 Reparación Quite los dos tornillos del alojamiento de fluido (18) y las abrazaderas (17) del alojamiento de fluido (14). Deslice el alojamiento de fluido (14) hacia afuera del cilindro de aire (2). Consulte la F . 7. Retire los cojinetes (11), las juntas tóricas (36, 13) de estos y las juntas de fluido secundarias (12, 15).

  • Página 17: Empuñadura Con Interruptor Eléctrico (Si Llevara)

    Reparación Volver a montar Empuñadura con interruptor eléctrico (si llevara) Sección del cilindro de aire Desconecte la alimentación eléctrica de la pistola. El interruptor y el cable no pueden repararse. Sustituya Lubrique las juntas tóricas de los ejes (23) y los estas piezas como un conjunto completo.
  • Página 18 Reparación Sección de fluido Empuñadura neumática (si llevara) Lubrique los cojinetes (11), juntas tóricas (13, 36) y Lubrique generosamente las juntas tóricas (203) y vuelva juntas de sellado (12, 15). Coloque las juntas tóricas a armarlas. Instale el carrete (202) y el muelle (213). (13, 36) en los cojinetes.
  • Página 19 Reparación Notas: 3A1594ZAD...

  • Página 20: Piezas

    Piezas Piezas 255179 y 255181 255181 12✖ 13✖ 36✖ 15✖ 20*† 4❖✖ 5✖ 7❖ 23❖ 23❖ TI21240A Apriete a un par de 2,8-3,4 N•m 6❖ (25-30 lb-pulg.). Apriete a un par de 13-13.5 N•m (115-120 lb-pulg.). 3A1594ZAD...
  • Página 21 Piezas Válvula MD2 Las piezas enumeradas a continuación son comunes para todas las válvulas dispensadoras MD2. En la tabla de la parte inferior de esta página se encuentran las piezas que pueden variar. Ref. Pieza Descripción Cant. Ref. Pieza Descripción Cant.

  • Página 22: 255180, 255182 Y 255183

    Piezas 255180, 255182 y 255183 255182 12✖ 13✖ 36✖ 15✖ 20*† 28† 26† 27† 4❖✖ 25† 5✖ 7❖ 23❖ TI21241A Apriete a un par de 2,8-3,4 N•m (25-30 lb-pulg.). 6❖ Apriete a un par de 13-13.5 N•m (115-120 lb-pulg.). 3A1594ZAD...
  • Página 23 Piezas Válvula MD2 Las piezas enumeradas a continuación son comunes para todas las válvulas dispensadoras MD2. En la tabla de la parte inferior de esta página se encuentran las piezas que pueden variar. Ref. Pieza Descripción Cant. Ref. Pieza Descripción Cant.
  • Página 24 Piezas 255900 12✖ 20† 28† 13✖ 26† 36✖ 27† 15✖ 5✖ 7❖ 6❖ 6❖ Apriete a un par de 2,8-3,4 N•m (25-30 lb-pulg.). Apriete a un par de 13-13.5 N•m ( 115-120 lb-pulg.). 3A1594ZAD...
  • Página 25 Descripción Cant. 120762 ANILLO, retención 24X839 KIT, alojamiento, cilindro de aire 102920 TUERCA, seguridad 5✖ 15N482 VARILLA, md2, Elite 6❖ 156593 JUNTA TÓRICA, buna-N 7❖ 551181 COJINETE, manguito 1/4, 3/8, 1/4 15N481 PISTÓN, md2, Elite 15K422 COJINETE, junta de sellado 12✖...

  • Página 26: 255901 Y 255902

    Piezas 255901 y 255902 26D500 †28 †26 †27 †25 Apriete a un par de 2,8-3,4 N•m (25-30 lb-pulg.). Apriete a un par de 13-13.5 N•m (115-120 lb-pulg.). 3A1594ZAD...
  • Página 27 TUERCA, seguridad 25† 15N480 AGUJA, válvula, Elite 4❖ 157628 JUNTA TÓRICA, buna-N 26† 185467 ASIENTO, válvula 5✖ 26D480 VARILLA, md2, Elite 27† 626060 ASIENTO, aguja 6❖ 156593 JUNTA TÓRICA, buna-N 28† 171860 JUNTA, asiento 7❖ 551181 COJINETE, manguito 1/4, 3/8, 1/4 15K688 TUERCA, mezclador;...
  • Página 28 Piezas Empuñadura con interruptor eléctrico, 255208 NOTA: Cable de extensión 123660 disponible. 112* 111* 115* 114* 119* TI14761A Apriete a un par de 2,8 N•m TI10384B (25 lb-pulg.). Se muestra la empuñadura serie B Apriete a un par de 14-15 N•m (125-135 lb-pulg.).
  • Página 29 Piezas Empuñadura neumática, 255206 Apriete a un par de 4 N•m (35 lb-pulg.). Aplique lubricante a las juntas de sellado. Aplique sellante de roscas. Apriete a un par de 15 N•m (130 lb-pulg.). Apriete a un par de 2,8 N•m (25 lb-pulg.). TI21242A Ref.
  • Página 30 Piezas Palanca de accionamiento, 255249 Apriete a un par de 2,8 N•m (25 lb-pulg.). TI10410B Ref. Pieza Descripción Cant. 15K922 BLOQUE, palanca de montaje, 2K 121191 PERNO, ojal, 1/4-20 x 2 pulg. (51 mm) 100015 TUERCA, hex., 1/4-20 unc 2-B 100016 ARANDELA, seguridad 192272...

  • Página 31: Accesorios

    Los inyectores de catalizador son válvulas de retención reductoras que suelen usarse para crear presión de retorno en la entrada del lado de catalizador de la válvula MD2. Los inyectores de catalizador también se utilizan para equilibrar las presiones y el caudal en las aplicaciones de catalizador de baja viscosidad de relación amplia.

  • Página 32: Tuberías De Plástico Para Las Líneas De Señal De Aire

    Accesorios Tuberías de plástico para las líneas de señal de aire Descripción N.º pieza 514607 DE 5/32 pulg. nailon C12509 D.E. 1/4 pulg. nailon Mezcladores y cubierta D.I. x número de Paquete Paquete Cubierta elementos de 50 de 250 3/16 x 32 LC0077 LC0084 LC0063...

  • Página 33: Kits De Orificio

    Accesorios Kits de orificio En la tabla siguiente las filas sombreadas indican elementos «Súper estándar» que normalmente hay en existencia y se suministran con las mejores fechas de entrega. Tamaño de puerto Tipo de kit y número de kit Tamaño de puerto Tipo de kit y número de kit de impacto de impacto...
  • Página 34 TAPÓN, orificio 402b 117724 JUNTA TÓRICA 24E505 no incluye una válvula MD2. Consulte los Modelos de la válvula MD2 en la página 3. 24E505 no incluye adaptadores giratorios. Los adaptadores giratorios 122961 y 122737 deben adquirirse por separado. Consulte el manual 3A0861 para ver el conjunto de verificación de relación 24F227.

  • Página 35: Accesorios De La Válvula

    Accesorios Accesorios de la válvula Cable de extensión 123660 de 6,0 m Espaciador corto 551351 (19,7 pies) Un espaciador debajo del pistón de aire que limita hasta donde las agujas de fluido empujan para mantener abierto. Para colocar la válvula más lejos del sistema base, que con el Reduce la cantidad de material que brota al abrirse la válvula, cable original proporcionado.

  • Página 36: Kits De Reparación De La Válvula Delantera

    Kit de salida de G 1/2 N.º pieza Descripción Adaptador para poder montar 16T802 mezcladores roscados G 1/2. Aplicable solo para válvulas 10:1 MD2. r_16t802 Propuesta de California 65 RESIDENTES DE CALIFORNIA ADVERTENCIA: Cáncer y daño reproductivo - www.P65Warnings.ca.gov. 3A1594ZAD...

  • Página 37: Datos Técnicos

    Datos técnicos Datos técnicos Presión máxima de fluido 255179-255182: 20,7 MPa (207 bar, 3000 psi) 255183: 13,8 MPa (138 bar, 2000 psi) Presión máxima del cilindro de aire 0,84 MPa (8,4 bar, 120 psi) Entradas de aire (puertos abrir (I) y cerrar (O)) 1/8 npt(h) Entradas de fluido «A»...

  • Página 38: Garantía Estándar De Graco

    Graco garantiza que todo equipo mencionado en este documento fabricado por Graco y que lleva su nombre está exento de defectos de material y de mano de obra en la fecha de venta por parte de un distribuidor autorizado de Graco al cliente original. A excepción de cualquier garantía especial, extendida o limitada publicada por Graco, Graco, durante un periodo de doce meses desde la fecha de venta, reparará...
