marklin 2016 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para 2016 Serie:
- Manual de instrucciones (36 páginas) ,
- Manual de instrucciones (20 páginas) ,
- Manual de instrucciones (20 páginas)
Manuales relacionados para marklin 2016 Serie
Resumen de contenidos para marklin 2016 Serie

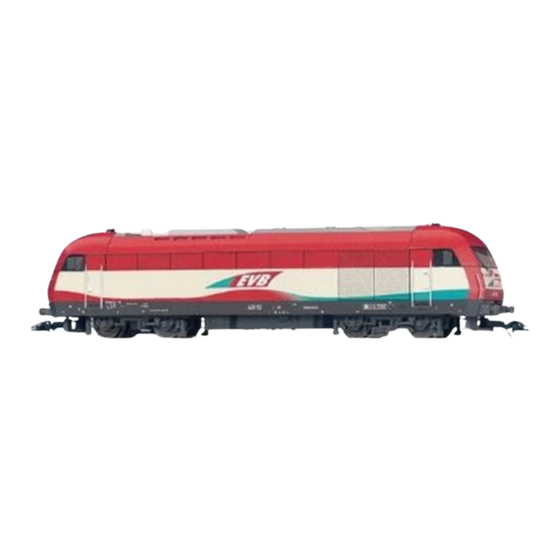

- Página 1 All manuals and user guides at all-guides.com Modell der Serie 2016 der EVB 36791...
-
Página 2: Sicherheitshinweise
All manuals and user guides at all-guides.com Sicherheitshinweise Safety Warnings • Die Lok darf nur mit einem dafür bestimmten Be- • This locomotive is to be used only with an opera- triebssystem (Märklin Wechselstrom-Transformator ting system designed for it (Märklin 6646/6647 AC 6647, Märklin Delta, Märklin Digital oder Märklin trans-former, Märklin Delta, Märklin Digital or Märklin Systems) eingesetzt werden. -
Página 3: Remarques Importantes Sur La Sécurité
All manuals and user guides at all-guides.com Remarques importantes sur la sécurité Veiligheidsvoorschriften • La locomotive ne peut être mise en service qu’avec • De loc mag alleen met een daarvoor bestemd un système d’exploitation adéquat (Märklin courant bedrjfssysteem (Märklin wisselstroom transforma- alternatif - transformateur 6647, Märklin Delta, Mär- tor 6647, Märklin Delta, Märklin digitaal of Märklin klin Digital ou Märklin Systems). - Página 4 All manuals and user guides at all-guides.com Aviso de seguridad Avvertenze per la sicurezza • La locomotora solamente debe funcionar en un • Tale locomotiva deve essere impiegata soltanto sistema de corriente propio (Märklin corriente alterna con un sistema di funzionamento adeguato per –...
- Página 5 All manuals and user guides at all-guides.com Säkerhetsanvisningar Vink om sikkerhed • Lokomotivet må kun bruges med et driftssystem • Loket får endast köras med ett därtill avsett driftsys- (Märklin vekselstrøm-transformator 6647, Märklin tem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er Delta, Märklin Digital eller Märklin Systems).Använd beregnet dertil.
- Página 6 All manuals and user guides at all-guides.com Funktion Function • Possible operating systems: • Mögliche Betriebssysteme: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital, Märklin Systems. • Recognition of the mode of operation: automatic. •...
- Página 7 All manuals and user guides at all-guides.com Fonction Werking • Systèmes d’exploitation possibles: • Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital, Märklin Systems. • Détection du mode d’exploitation: automatique. •...
- Página 8 All manuals and user guides at all-guides.com Función Funzionamento • Possibili sistemi di funzionamento: • Sistemas operativos posibles: Märklin Transformer 6647, Märklin Delta, Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital, Märklin Systems. • Riconoscimento del tipo di funzionamento: •...
- Página 9 All manuals and user guides at all-guides.com Funktion Funktion • Möjliga driftsystem: Märklin Transformer 6647, • Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin Digital, Märklin Systems. • Driftsättet igenkänns automatiskt. • Registrering af driftsarten: automatisk. •...
- Página 10 All manuals and user guides at all-guides.com Schaltbare Funktionen Controllable Functions Fonctions commutables systems central Schakelbare functies station Funciones posibles STOP mobile station 60212 Funzioni commutabili 60652 6021 6647 Kopplingsbara funktioner Styrbare funktioner Licht-Taste Taste f0 mit Symbol Headlight Button Button f0 with symbol Activé...
- Página 11 All manuals and user guides at all-guides.com Lokparameter einstellen mit der Control Unit Setting Locomotive Parameters with the Control Unit 1. Voraussetzung: Aufbau wie Grafik S. 15. Nur die zu verändernde Lok ist auf dem Gleis. 1. Requirement: Setup as in diagram on page 15. Only the locomotive to be changed can be on the 2.
- Página 12 All manuals and user guides at all-guides.com Réglage des paramètres de la loco avec la Locparameters instellen met de Control Unit Control Unit 1. Voorwaarde: opbouw zoals tekening op pagina 15. Alleen de loc die gewijzigd moet wor- 1. Condition: Montage comme sur illustration en den op de rails.
-
Página 13: Parámetros De La Locomotora Configurables Con El Control Unit
All manuals and user guides at all-guides.com Parámetros de la locomotora configurables Impostazione dei parametri della locomotiva con el Control Unit con la Control Unit 1. Condición previa: montaje como el gráfico 1. Predisposizione: assetto come da schema a pag. pág. - Página 14 All manuals and user guides at all-guides.com Lokparametrar ställs in med Control Unit Indstilling af lokomotivparametre med Control Unit 1. Förutsättning: Montering som visas enligt grafik på s. 15. Endast det lok som ska ändras ska finnas 1. Forudsætning: Opbygning som på grafikken på...
- Página 15 All manuals and user guides at all-guides.com Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modification des paramètres avec la Control Unit. Locparameter met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit. Modifica dei parametri della locomotiva con la Control Unit.
- Página 16 All manuals and user guides at all-guides.com Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modification des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modificar los parámetros de la locomotora con el Control Unit 6021. Modifica dei parametri della locomotiva con la Control Unit 6021.
- Página 17 All manuals and user guides at all-guides.com Parameter • Parameter • Paramètre • Parameter • Register • Register • Wert • Value • Parámetro • Parametro • Parameter • Parameter Registre • Register • Valeur • Waarde Registro • Registro • •...
- Página 18 All manuals and user guides at all-guides.com Lokparameter mit der Mobile Station / Modification des paramètres de la loco avec la Central Station verändern Mobile Station / Central Station 1. Lok aus der Lokliste auswählen. 1. Sélectionnez la loco dans la liste. 2.
- Página 19 All manuals and user guides at all-guides.com Modificar los parámetros de la locomotora con Lokparametrar ändras med Mobile Station / la Mobile Station / Central Station Central Station 1. Seleccionar la locomotora de la lista de locomotora. 1. Välj lok från loklistan. 2.
- Página 20 All manuals and user guides at all-guides.com Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel...
- Página 21 All manuals and user guides at all-guides.com Kupplung tauschen Changing couplers Remplacer les attelages Koppeling verwisselen Cambiar el enganche Sostiure il gancio Kopplet bytes ut Kobling ombyttes 701 630...
- Página 22 All manuals and user guides at all-guides.com Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca.
- Página 23 All manuals and user guides at all-guides.com Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca.
- Página 24 All manuals and user guides at all-guides.com Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes 7153...
- Página 25 All manuals and user guides at all-guides.com Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko 206 370 ca. 2 mm 2 mm...
- Página 26 All manuals and user guides at all-guides.com...
- Página 27 All manuals and user guides at all-guides.com 1 Lok-Aufbau komplett 113 679 2 Sortiment Dachaurüstung 612 131 3 Griffstangen 231 484 4 Glasteile 231 485 5 Linsenschraube 785 070 Lokunterteil 6 Pufferbohle 410 126 7 Puffer 410 135 8 Beleuchtungseinheit 610 762 9 Maske 100 557...
- Página 28 All manuals and user guides at all-guides.com This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
