Fixation de la plaque d'adaptation à un écran compatible à la norme
de montage VESA 200 ou 200 x 100
REMARQUE : Pour les confi gurations VESA 75 mm et
100 mm, consultez la page suivante.

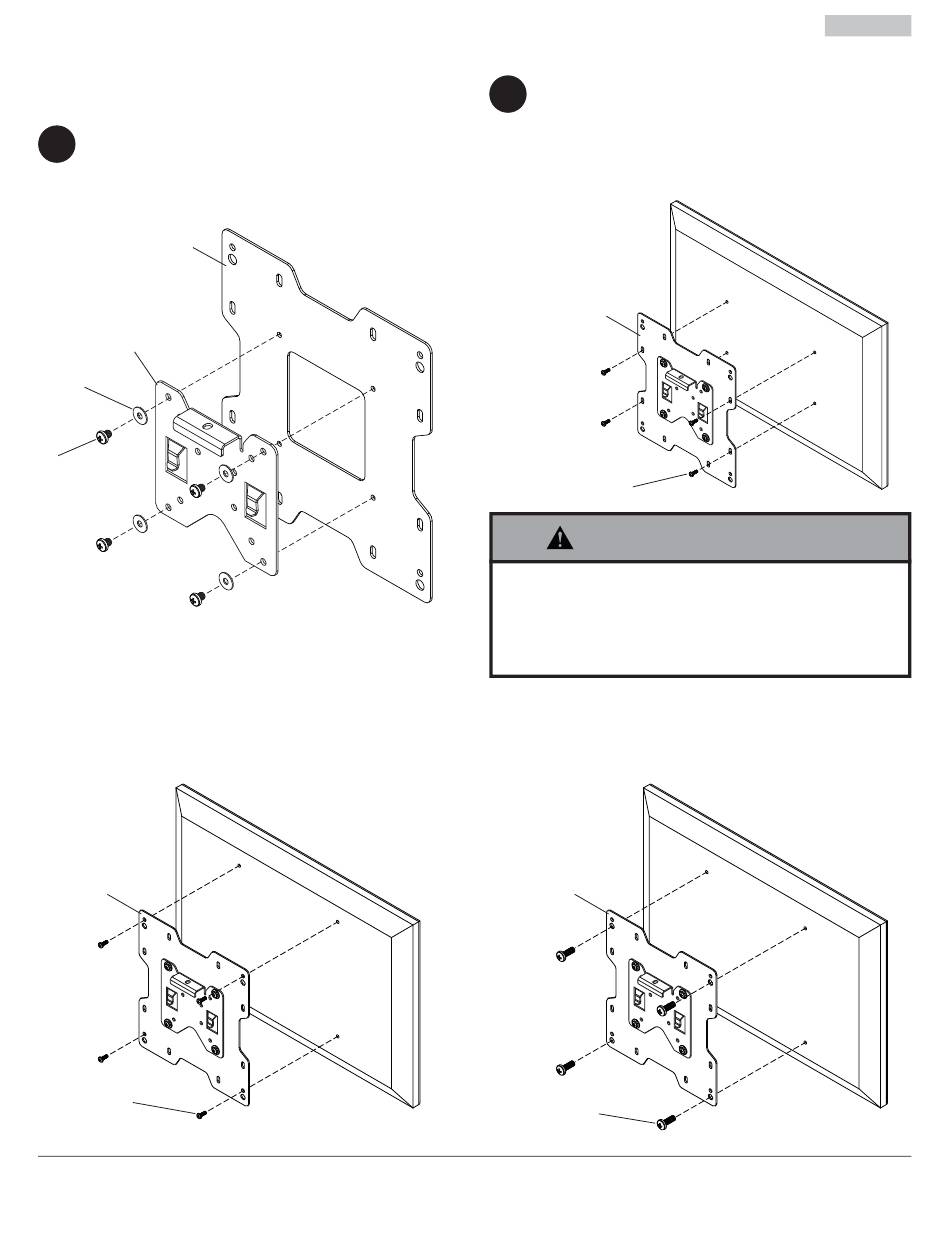

Fixez le crochet de support (A) sur la plaque
2
adaptatrice (C) à l'aide de quatre vis M5 x 6 mm (I)
et de rondelles nº 10 (J) comme illustré
C
A
J
I
CONFIGURATION DE MONTAGE VESA® 200 L'AIDE
DE VIS M4:
Fixez la la plaque adaptatrice (C) au dos de l'écran à l'aide
de quatre vis M4 (E) confi guración a través de agujeros.
C
E
All manuals and user guides at all-guides.com
CONFIGURATION DE MONTAGE VESA® 200 L'AIDE
DE VIS M6 OU M8:
Fixez la la plaque adaptatrice (C) au dos de l'écran à l'aide
de quatre vis M6 ou M8 (F, G, H) confi guración a través de
agujeros.
22 sur 34
CONFIGURATION DE MONTAGE
3
VESA® 200 x 100 :
Choisissez la confi guration de trous illustrée ci-
dessous. Fixez la la plaque adaptatrice (C) au dos
de l'écran à l'aide de quatre vis M4 ou M6 (E, F, G)
comme illustré ci-dessous.
C
E, F, G
AVERTISSEMENT
• Si les vis ne sont pas enfoncées de trois tours
complets dans les inserts ou si elles sont serrées
au maximum sans parvenir à fi xer solidement
le support, l'écran peut être abîmé ou le produit
détérioré.
C
F, G, H
