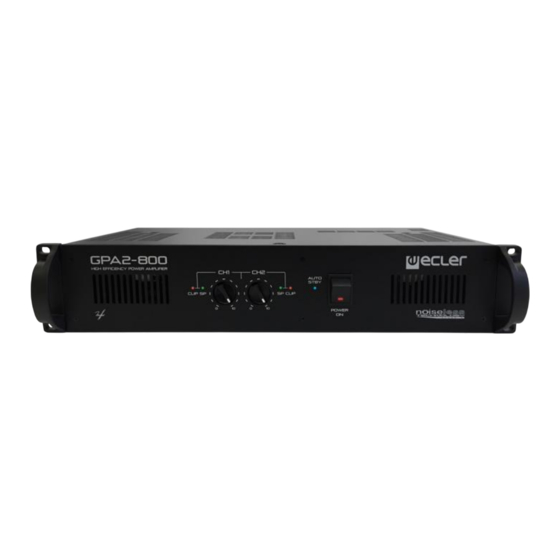

Ecler Serie GPA tiene una garantía de 3 años. INTRODUCCIÓN La línea de amplificadores Ecler GPA ofrece la reconocida fiabilidad profesional de los amplificadores Ecler a un precio asequible. Está compuesta por 2 modelos estéreo de 360 y 720W RMS por canal a 4. Todos los modelos emplean tecnología de muy alto rendimiento, función auto stand-by y ventilación por convección, ocupando 2 unidades...
• Circuito anticlip incorporado siempre activo. • Filtro subsónico conmutable a 50Hz y con pendiente de 18 dB oct. • Selector de modo de trabajo: STEREO / MONO - BRIDGE. • Entradas simétricas mediante conectores XLR3 y Euroblock • Salidas mediante conectores Speakon y Euroblock •...
5.2. Ubicación, montaje, ventilación Los amplificadores GPA se presentan en módulo rack de 19" y dos unidades de altura. Es muy importante que, como elemento generador de calor que es, el amplificador no esté completamente encerrado ni expuesto a temperaturas extremas. La ventilación por convección que incorporan precisa de, al menos, una unidad rack libre (espacio vacío) tanto encima como debajo de cada amplificador, garantizando de esta forma el correcto flujo de aire de ventilación.
5.5. Filtro subsónico y modo de ahorro energético Este filtro evita que se reproduzcan frecuencias inaudibles y cuya amplificación supone un riesgo para los altavoces de bajas frecuencias ya que pueden generar sobredesplazamientos del cono. La GPA equipa un filtro subsónico conmutable desde el panel posterior (22), con una frecuencia de corte de 50Hz, pendiente de 18dB/oct y característica Butterworth.
• Cerciorarse siempre que la resultante de la impedancia final de la instalación con el amplificador trabajando en modo BRIDGE no sea inferior a 5.3. • El cable de conexión que une las salidas del amplificador y los altavoces deberá ser de buena calidad, de suficiente sección y lo más corto posible.
6.3. Indicadores Los amplificadores GPA equipan un simple y eficaz sistema de indicaciones. • Indicadores de CLIP (1, 5) señalan la ausencia de señal en la salida de altavoces. Estos indicadores pueden encenderse por los siguientes motivos: o En el instante de puesta en marcha y hasta que finaliza el tiempo de STANDBY necesario para la estabilización de las tensiones internas del amplificador.
DIAGRAMA y LISTA DE FUNCIONES 8.1. GPA2-400 1 Indicador de recorte CH 1, CLIP 10 Conector “Speakon” de conexión a los altavoces, CH 1 2 Indicador de presencia de señal en la entrada CH 1, SP 11 Conector “Speakon” de conexión a los altavoces, CH 2 3 Atenuador de entrada CH 1 12 Terminales atornillables salida 1, CH 1...
8.2. GPA2-800 Indicador de recorte CH 1, CLIP 10 Conector “Speakon” de conexión a los altavoces, CH 1 Indicador de presencia de señal en la entrada CH 1, SP 11 Conector “Speakon” de conexión a los altavoces, CH 2 Atenuador de entrada CH 1 12 Terminales atornillables salida 1, CH 1 Indicador de presencia de señal en la entrada CH 2, SP...
