Amube Cubo C Guía De Instalación Rápida

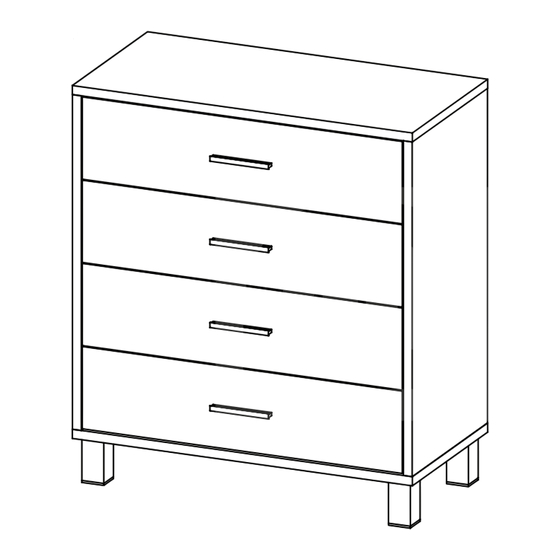

Cubo c/ cajones
DESLIZAR LOS DOS FONDOS PLUS POR LA RANURA (DEJANDO EL PLUS DE AGUJEROS EN LA
PARTE SUPERIOR). LUEGO COLOCAR EL TECHO (AGUJEROS Y PERNOS HACIA ABAJO).
VERIFICAR QUE EN LA PARTE TRASERA QUEDEN LOS AGUJEROS COMO SE INDICA.
PLUS CON AGUJEROS PARTE SUPERIOR
AGU JEROS PARTE
SUPERIOR TRASERA
AJUSTAR LOS 8 TAMBORES DE MINIFIX COMO LO INDICA LA FIGURA. LA FLECHA DEL TAMBOR
DEBE APUNTAR AL PERNO PARA INGRESAR EL TAMBOR EN EL ORIFICIO. LUEGO GIRARLO PARA
AJUSTAR. SE DEBERÁ DESAJUSTAR Y MOVER LA ÚLTIMA CORREDERA DE AMBOS LATERALES
PARA PODER COLOCAR LOS TAMBORES MINIFIX. LUEGO VOLVER A AJUSTAR.
3
armado
GIRAR EL MUEBLE Y COLOCAR LAS CUATRO PATAS EN LOS ORIFICIOS INDICADOS. SACAR LA
TAPA Y ATRAVESAR EL TORNILLO POR EL INTERIOR. LUEGO AJUSTAR Y VOLVER A COLOCAR LA
TAPA.
GIRAR EL MUEBLE Y COLOCAR LAS ESCUADRAS CON SUS TORNILLOS. LUEGO NIVELARLO Y
4
armado
MARCAR LOS ORIFICIOS EN LA PARED PARA AGUJEREAR. COLOCAR EL TARUGO EN LA PARED.
LUEGO ATORNILLAR LOS DOS TORNILLOS. PASARLOS A TRAVES DEL PLUS HACIENDO TOPE EN
LA ESCUADRA.
5
armado
ENCASTRAR LOS LATERALES DEL CAJÓN CON EL TRAVESAÑO TRASERO, Y AJUSTAR
A
LOS TORNILLOS LATERALES COMO LO INDICA LA FIGURA.
B
DESLIZAR EL FONDO PLUS POR LAS RANURAS HASTA EL FONDO DEL TRAVESAÑO.
6
armado
C
COLOCAR LOS PERNOS EN EL FRENTE DEL CAJÓN (VER ARMADO 1). LUEGO
ENCASTRAR EL FRENTE Y AJUSTAR LOS CILINDROS DE MINIFIX (VER ARMADO 4).
TARUGO
COLOCAR EL TIRADOR CON SUS TORNILLOS CORRESPONDIENTES. LUEGO
D
INTRODUCIR EL CAJÓN EN EL MUEBLE. REPETIR LOS PASOS CON EL RESTO DE LOS
CAJONES.
7
armado CAJÓN
