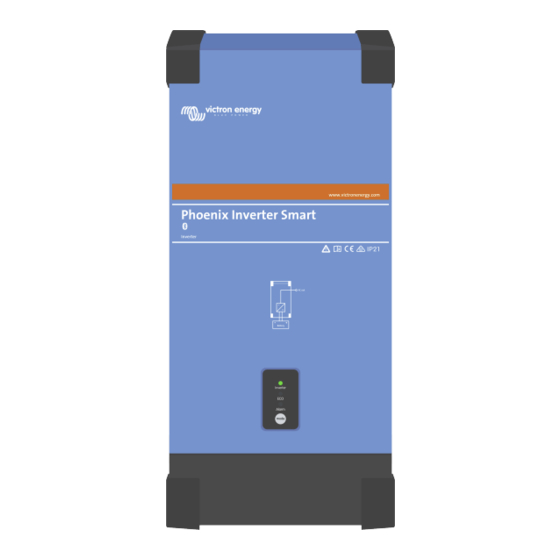

- Página 1 ESPAÑOL Phoenix Inverter Smart Manual Rev 00 05/2022...
-
Página 2: Tabla De Contenido
Phoenix Inverter Smart Manual Tabla de contenidos 1. Instrucciones de seguridad ......................1 2. Descripción general ......................... 2 2.1. Inverter ........................2 2.2. Diagnóstico y monitorización LED ..................2 2.3. La aplicación VictronConnect ....................3 2.4. Bluetooth ........................3 2.5. Puerto VE.Direct ......................3 2.6. -
Página 3: Instrucciones De Seguridad
Phoenix Inverter Smart Manual 1. Instrucciones de seguridad General Lea en primer lugar la documentación que acompaña al producto para familiarizarse con las indicaciones de seguridad y las instrucciones antes de utilizarlo. Este producto se ha diseñado y probado de acuerdo con las normas internacionales. El equipo debe utilizarse exclusivamente para la aplicación prevista. -
Página 4: Descripción General
Phoenix Inverter Smart Manual 2. Descripción general 2.1. Inverter Fiabilidad probada El inversor cuenta con una topología de puente completo con transformador toroidal que ha demostrado su fiabilidad a lo largo de muchos años. Está hecho a prueba de cortocircuitos y protegido contra el sobrecalentamiento, ya sea debido a una sobrecarga o a una temperatura ambiente elevada. -
Página 5: La Aplicación Victronconnect
Phoenix Inverter Smart Manual 2.3. La aplicación VictronConnect Se usa la aplicación VictronConnect para monitorizar, controlar y configurar el inversor. La aplicación puede instalarse en un teléfono, tablet u ordenador. Está disponible para Android, iOS, Windows y macOS X. La aplicación se comunica por Bluetooth o mediante USB con una interfaz al puerto VE.Direct. -
Página 6: Instalación
Phoenix Inverter Smart Manual 3. Instalación • El producto deberá ser instalado por un electricista cualificado. • Durante la instalación, asegúrese de que se retira el conector remoto con puente (o apague el interruptor de encendido/apagado remoto si está instalado) para estar seguro de que el inversor no puede encenderse de forma inesperada. -
Página 7: Conexión A La Batería
Phoenix Inverter Smart Manual 3.2.1. Conexión a la batería Para utilizar toda la capacidad del inversor, es importante usar baterías con capacidad suficiente y cables de batería de sección adecuada. No hay fusible de seguridad dentro del inversor. Se debe instalar un fusible de seguridad externo. -
Página 8: Conector Remoto
Phoenix Inverter Smart Manual tierra flotante para modelos de 1600 VA y 2000 VA [21] o en el Información de instalación de puesta a tierra flotante para modelos de 3000 VA y 5000 VA [22] cómo hacerlo. 3.2.4. Conector remoto Se puede conseguir el control on/off remoto del inversor con un simple interruptor on/off conectado al conector remoto del inversor. -
Página 9: Configuración
Phoenix Inverter Smart Manual 4. Configuración El inversor está listo para su uso con la configuración de fábrica estándar (véase el apartado Especificaciones técnicas [17] El inversor puede configurarse con la aplicación VictronConnect. Conéctese con un teléfono o una tablet por Bluetooth o con un ordenador mediante USB y una interfaz VE.Direct a... -
Página 10: Desconexión Dinámica
Phoenix Inverter Smart Manual Tensión de la Apagado por batería baja Reinicio y alarma por batería Detección de carga batería baja Defecto: 9,3 V Defecto: 10,9 V Defecto: 14 V 12 V Rango: 0-100 V Rango: 0-100 V Rango: 0-100 V... -
Página 11: Relé Programable
Phoenix Inverter Smart Manual La aplicación VictronConnect mostrando los ajustes de “Desconexión dinámica” 4.4. Relé programable Los inversores disponen de un relé multifuncional que está programado por defecto en el modo de funcionamiento normal. Los diferentes modos del relé pueden resumirse como sigue: Inversor (configuración por defecto) -
Página 12: Restablecer Los Ajustes Predeterminados
Phoenix Inverter Smart Manual • Seleccione “Ajustes del producto” en el menú. • La sección de firmware mostrará la versión de firmware y un botón para actualizarlo. 4.6. Restablecer los ajustes predeterminados Pueden restablecerse los ajustes predeterminados del inversor del siguiente modo: •... -
Página 13: Funcionamiento
Phoenix Inverter Smart Manual 5. Funcionamiento 5.1. Inversor El inversor puede apagarse de una de las siguientes formas: • Pulsador de la parte frontal. • Interruptor de alimentación principal de la parte inferior (modelo de 5 kVA solamente). • La aplicación VictronConnect •... -
Página 14: Modo De Funcionamiento
Phoenix Inverter Smart Manual Comportamie Panel de LED nto de los Modo de funcionamiento Resolución de problemas El LED verde del inversor El inversor se ha encendido y está está operativo. encendido. El inversor se ha puesto en modo ECO... - Página 15 Phoenix Inverter Smart Manual Comportamie Panel de LED nto de los Modo de funcionamiento Resolución de problemas El LED verde del inversor Reduzca la tensión de entrada CC, está Aviso de tensión alta de la batería. compruebe si la tensión de la batería es encendido.
-
Página 16: Protecciones Y Reinicios Automáticos
Phoenix Inverter Smart Manual Comportamie Panel de LED nto de los Modo de funcionamiento Resolución de problemas Espere hasta que el inversor se haya El LED verde enfriado. del inversor está El inversor volverá a encenderse parpadeando automáticamente cuando su... -
Página 17: Monitorización A Través De Victronconnect
Phoenix Inverter Smart Manual El inversor se apagará si detecta una temperatura interna demasiado alta. Los LED indicarán desconexión por alta temperatura. El inversor primero esperará 30 segundos y después volverá a intentar ponerse en marcha tan pronto como la temperatura haya bajado a un nivel aceptable. -
Página 18: Monitorización Mediante Un Dispositivo Gx, Globallink Y El Portal Vrm
Phoenix Inverter Smart Manual 5.5. Monitorización mediante un dispositivo GX, GlobalLink y el portal VRM El inversor también puede conectarse a un dispositivo GX, como un Cerbo GX o un Color Control GX. Cuando esté conectado, el dispositivo GX mostrará el inversor en la pantalla de resumen del sistema y la lista de dispositivos. El dispositivo GX también mostrará... -
Página 19: Especificaciones Técnicas
Phoenix Inverter Smart Manual 6. Especificaciones técnicas 6.1. Inversor Phoenix Smart Inversor Phoenix Smart 12/1600 12/2000 12/3000 24/1600 24/2000 24/3000 24/5000 48/1600 48/2000 48/3000 48/5000 Funcionamiento en paralelo y en trifásico INVERSOR Rango de tensión de entrada 9,3 - 17 V, 8,6 - 34 V o 37,2 - 68 V Salida CA 230 VCA ±2 %, 50 Hz o 60 Hz ±... - Página 20 Phoenix Inverter Smart Manual Inversor Phoenix Smart 12/1600 12/2000 12/3000 24/1600 24/2000 24/3000 24/5000 48/1600 48/2000 48/3000 48/5000 Peso 12 kg 13 kg 19 kg 29 kg / 28 kg 533 x 285 x 595 x 295 x 150 mm (12 V)
-
Página 21: Apéndice
Phoenix Inverter Smart Manual 7. Apéndice 7.1. Descripción de las conexiones Conexiones modelo 1600 VA Conexiones modelo 2000 VA Página 19 Apéndice... - Página 22 Phoenix Inverter Smart Manual Conexiones modelo 3000 VA Página 20 Apéndice...
-
Página 23: Nombres De Los Terminales
Phoenix Inverter Smart Manual Conexiones modelo 5000 VA Conector Nombres de los terminales Salida CA L (fase), N (neutro), PE (tierra) Batería + (positivo), - (negativo) Alarma (relé programable) NO, COM, NC Remoto H, L VE.Direct VE.Direct 7.2. Información de instalación de puesta a tierra flotante para modelos de 1600 VA y 2000 VA El cable de puesta a tierra “G“... -
Página 24: Información De Instalación De Puesta A Tierra Flotante Para Modelos De 3000 Va Y 5000 Va
Phoenix Inverter Smart Manual 7.3. Información de instalación de puesta a tierra flotante para modelos de 3000 VA y 5000 VA El cable de puesta a tierra “G“ conecta el neutro de salida a tierra. Debe reposicionarse en una conexión ficticia si se necesita una salida flotante. -
Página 25: Dimensiones De Los Modelos De 1600 Va Y 2000 Va
Phoenix Inverter Smart Manual 7.4. Dimensiones de los modelos de 1600 VA y 2000 VA Página 23 Apéndice... -
Página 26: Dimensiones Del Modelo De 3000 Va (12 V)
Phoenix Inverter Smart Manual 7.5. Dimensiones del modelo de 3000 VA (12 V) Página 24 Apéndice... -
Página 27: Dimensiones Del Modelo De 3000 Va (24 V,48 V)
Phoenix Inverter Smart Manual 7.6. Dimensiones del modelo de 3000 VA (24 V,48 V) Página 25 Apéndice... -
Página 28: Dimensiones Del Modelo De 5000 Va
Phoenix Inverter Smart Manual 7.7. Dimensiones del modelo de 5000 VA Página 26 Apéndice...
