DESCRIPCIÓN GENERAL

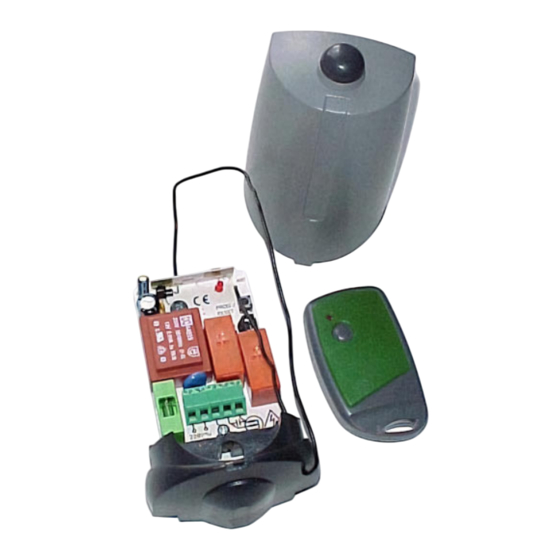

Cuadro de maniobras con receptor incorporado, de funcionamiento "paso a paso". Permite
la memorización de 31 emisores de una forma fácil, vía radio, utilizando un simple pulsador.
CARACTERÍSTICAS TÉCNICAS
Alimentación
Potencia máxima de motor
Receptor
Reles de potencia
Alimentación elementos auxiliares
Contacto de luz garaje
Temperatura de funcionamiento
Estanqueidad
Dimensiones placa
KIT MRK-2
KIT MRK–2
G G uía de instalación y puesta en marcha
230 Vac
3/4 CV
433,92 MHz y 31 códigos integrado
16 A 220 V ac
24 Vac / 0,3 A
Libre de tensión (máx. 100 W)
-20ºC ÷ +55ºC
IP 44
127 x 70 x 52 mm
Servicio de atención al cliente
696 070 076
902 488 444
1/9
Publicidad
Resumen de contenidos para Forsa Automatismos KIT MRK-2
- Página 1 16 A 220 V ac Alimentación elementos auxiliares 24 Vac / 0,3 A Contacto de luz garaje Libre de tensión (máx. 100 W) Temperatura de funcionamiento -20ºC ÷ +55ºC Estanqueidad IP 44 Dimensiones placa 127 x 70 x 52 mm KIT MRK-2...
- Página 2 D D ESCRIPCIÓN DE LA PLACA BASE CONEXIONADO 1 Línea 220 V 2 Línea 220 V 3 Motor común 4 Motor 5 Motor 6 Pulsador alternativo N.A. 7 Pulsador alternativo N.A. KIT MRK-2...
-
Página 3: Funcionamiento
El receptor incorporado al cuadro es monocanal, pero puede ser accionado con 1º, 2º, 3º ó 4º canal de un emisor, según que canales se hayan pulsado a la hora de memorizarlo. KIT MRK-2... - Página 4 último que haya memorizado. La finalización se confirmará cuando el led se apague. KIT MRK-2...
- Página 5 U U SO DEL EQUIPO Diseñado para la automatización de puertas de garaje según descripción general. No está garantizado para otros usos. El fabricante se reserva el derecho a cambiar especificaciones de los equipos sin previo aviso. KIT MRK-2...
- Página 6 (banda de seguridad), y en el caso de cierre automático, es necesario complementarlo con un detector de presencia (fotocélula). Para instalaciones comunitarias y públicas, impedir que la puerta pueda establecer contacto con cualquier objeto o limitar la fuerza de contacto (banda de seguridad) y detectar presencia (fotocélula). KIT MRK-2...
- Página 7 Examine frecuentemente la instalación, en particular los cables, resortes y fijaciones, por si hubiera señales de desgaste, daño o desequilibrio. No utilice la puerta si es necesario reparación o ajuste, ya que podría causar daño. KIT MRK-2...
-
Página 8: Declaración De Conformidad Ce
Por medio de la presente, AUTOMATISMOS FOR, S.A. hace constar que, con arreglo a la “Declaración de Conformidad” facilitada por el fabricante, el / los productos descritos: CRE627 KIT MRK-2 “Cuadro de maniobras para enrollables 433 MHz” Según aquella es conforme con las norma vas y direc vas europeas indicadas a con nuación y sus co-... - Página 9 Tel. 955 634 496 - Fax. 955 634 497 | forsasevilla@forsa.es FORSA SUR José Gálvez y Aranda, parc. 31-32, nº 4 Pol. Ind. De Las Quemadas. 14014 CORDOBA Tel. 957 326 729 - Fax. 957 326 541 | forsacordoba@forsa.es KIT MRK-2...
