Información técnica

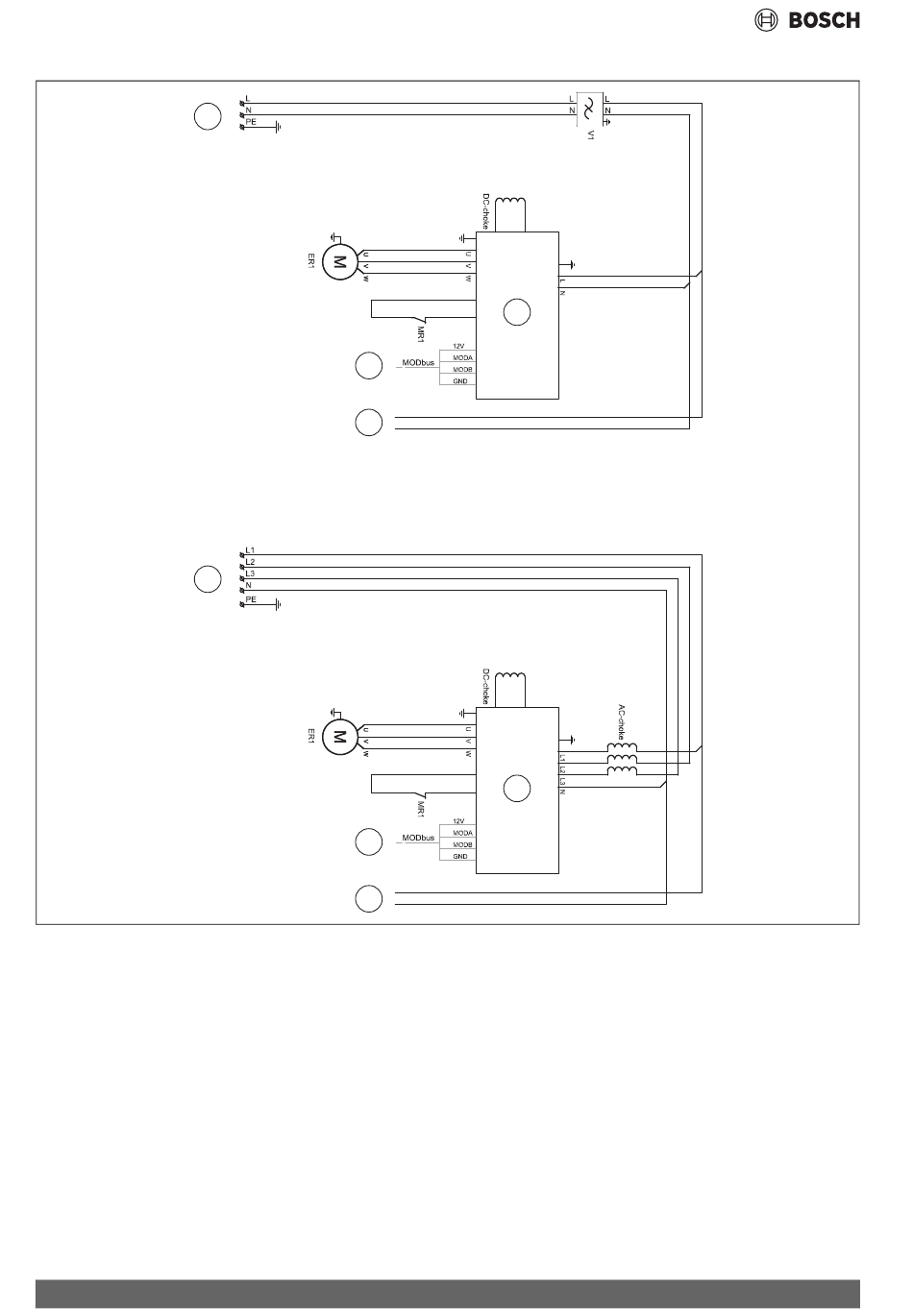

9.5.2 Esquema de conexión por inversor, monofásico/trifásico
B
C
Fig. 26 Alimentación eléctrica para variador
[ER1] Compresor
[MR1] Presostato de alta presión
[V1] EMC-Filtro (solo para 13)
[A] Inversor
[B] Tensión de red 230 V ~1N (4–11 kW)
[C] Tensión de red 400 V ~3N (11–14 kW)
[1] Alimentación eléctrica de la tarjeta de módulo I/O
[2] MOD-BUS para tarjeta de módulo I/O
32
A
2
1
A
2
1
Compress 6000 AW – 6721842762 (2022/03)
