– conectar el grupo (14), compuesto por la válvula de retén (Vr) con
la flecha hacia abajo y la bomba de circulación de la instalación
de baja temperatura (PI), al racor (M-ida instalación) de la plan-
tilla racores y al puffer
15
M
– ahora es posible apretar completamente la tuerca (15) para fijar
el puffer al bastidor del armario
102
ensamblar en el tubo (16) cód. 6277856 el grifo (Rs) suministrado
en dotación con el acumulador sanitario de 150 litros
conectar el tubo (16), con válvula de seguridad sanitaria (VS2), al
empalme "Conexión de la red del agua" (B) y a la bomba de circu-
lación (PS)
PS
14
16
VS2
PI
Vr
– instalar el manómetro (17) cód. 6146111 en el soporte de la repi-
sa y conectarlo al puffer

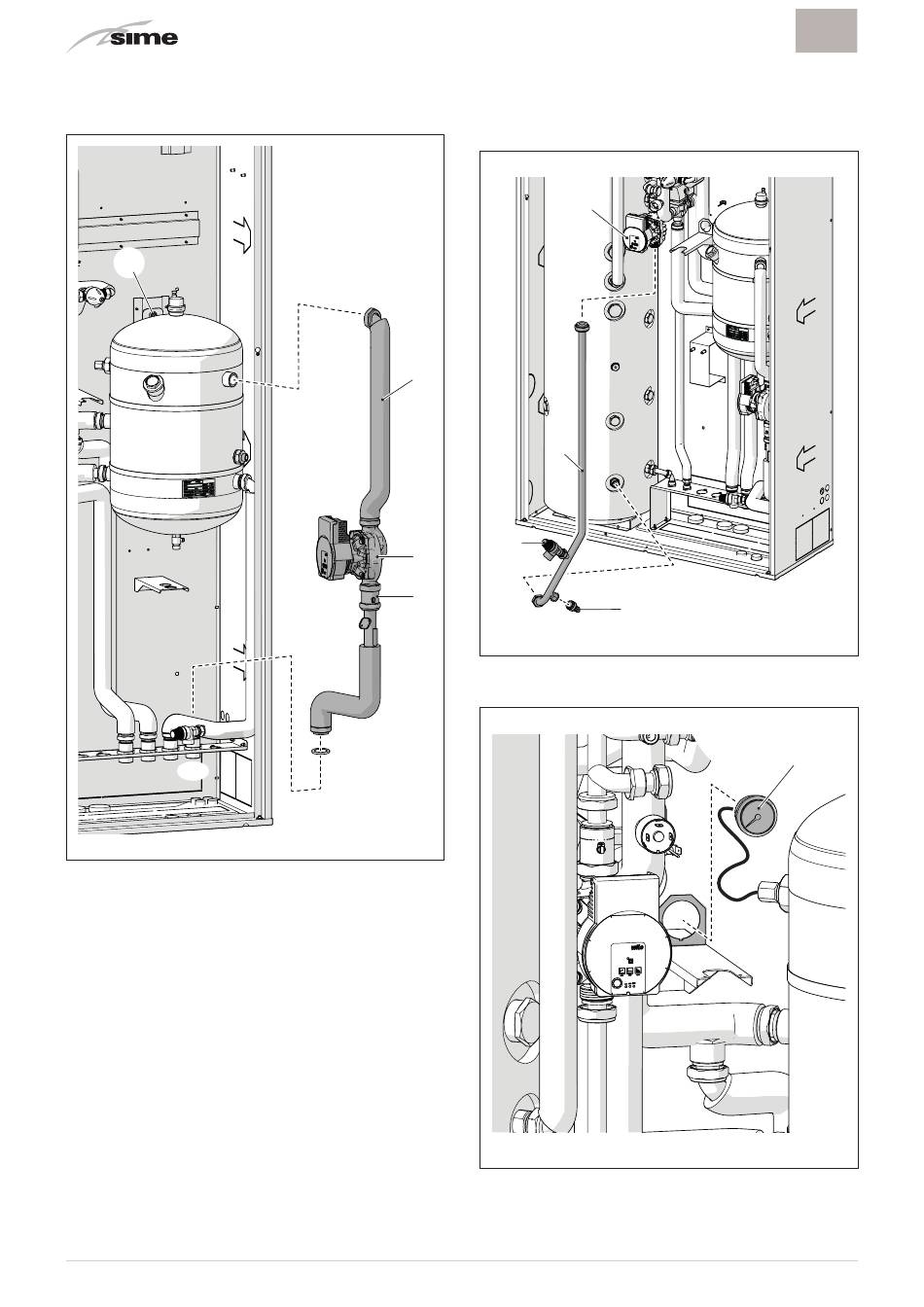

Fig. 42
B
Rs
17
ES
Fig. 43
Fig. 44
