8800335COM
8800339COM

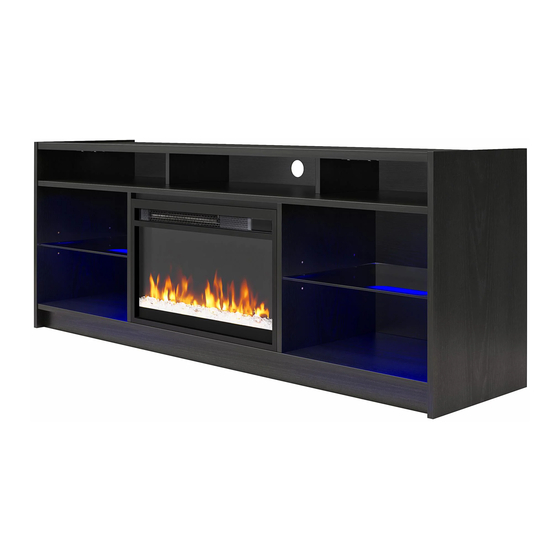

Fireplace TV Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
This piece of furniture can overturn and cause serious
injuries & or death.
Anchor the furniture to a stud in the wall (if this is required).
Do not allow children to climb on furniture
Keep heavier items on lower shelves.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B348800000COM0
Tough
Publicidad
Manuales relacionados para Ameriwood HOME 8800335COM
Resumen de contenidos para Ameriwood HOME 8800335COM
- Página 1 8800335COM 8800339COM Fireplace TV Stand B348800000COM0 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Monday‐Friday 9am ‐ 5pm CST Easy Tough Visit: www.ameriwoodhome.com Assembly Difficulty Meter WARNING Follow Ameriwood Home This piece of furniture can overturn and cause serious injuries & or death. Anchor the furniture to a stud in the wall (if this is required). Do not allow children to climb on furniture Tube Keep heavier items on lower shelves.
-
Página 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com... -
Página 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Parts are labeled on the surface or edge of the part Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. Arrow to point towards end hole in edge of part. End hole Press CAM BOLT into hole. Press CAM LOCK into hole. Using a screwdriver, turn the CAM LOCK clockwise to lock the CAM LOCK and CAM BOLT into their holes Press parts together so CAM BOLT inserts and fastening parts together. into edge hole. 3 ameriwoodhome.com... - Página 4 Before You Start Please Note: You may need to lightly tap the wood dowels into the holes during your assembly process. 4 ameriwoodhome.com...
- Página 5 Board Identification Not actual size Right Panel Left Panel Left Partition Divider (2) Right Partition 38800335020 38800335010 38800335030 38800335050 38800335040 Fixed Shelf Bottom 38800335080 38800335060 38800335070 Support Kick TV Rail 38800000110 38800335100 38800335090 5 ameriwoodhome.com...
- Página 6 Board Identification Not actual size This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. BACK PANEL Solid Back (2) 38800335120 Upper Back Panel K880033500 BACK PANEL 6 ameriwoodhome.com...
- Página 7 Board Identification Not actual size Right Panel Left Panel Left Partition Divider (2) Right Partition 38800339020 38800339010 38800339030 38800339050 38800339040 Fixed Shelf Bottom 38800339080 38800339060 38800339070 Support Kick TV Rail 38800000110 38800339100 38800339090 7 ameriwoodhome.com...
- Página 8 Board Identification Not actual size This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. BACK PANEL Solid Back (2) 38800339120 Upper Back Panel K880033900 BACK PANEL 8 ameriwoodhome.com...
-
Página 9: Part List
Note that your unit may contain extra hardware Part List Actual Size (x24) (x12) (x24) (x8) #A22700 #A21660 #A23030 #A22710 cam lock wood dowel cam bolt confirmat screw (x4) (x8) (x30) (x14) (x11) #A11080 #A80250 #A21110 #A22760 #A12120 #6 X 7/16" flat nail shelf support quickloc #8 X 7/16" pan Not Actual Size (x2) (x4) (x2) #A54270 #A70310 #H13250 connecting plate grommet... - Página 10 Part List (x1) #A95070 #B64359 fireplace insert TV warning label w/ light kit 10 ameriwoodhome.com...
- Página 11 STEP 1 (x8) 11 ameriwoodhome.com...
- Página 12 STEP 2 (x8) 12 ameriwoodhome.com...
- Página 13 STEP 3 (x2) (x1) (x2) flip over 13 ameriwoodhome.com...
- Página 14 STEP 4 (x2) (x2) (x1) flip over 14 ameriwoodhome.com...
- Página 15 STEP 5 (x4) Be sure quickloc (5) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. 15 ameriwoodhome.com...
- Página 16 STEP 6 (x4) (x2) 16 ameriwoodhome.com...
- Página 17 STEP 7 (x8) (x2) 17 ameriwoodhome.com...
- Página 18 STEP 8 edges will be flush Turn clockwise to lock both parts together 18 ameriwoodhome.com...
- Página 19 STEP 9 (x2) (x4) (x4) 19 ameriwoodhome.com...
- Página 20 STEP 10 (x4) (x2) 20 ameriwoodhome.com...
- Página 21 STEP 11 (x10) Be sure quickloc (5) is positioned as shown before inserting into hole. Tap with a hammer to fully insert. 21 ameriwoodhome.com...
- Página 22 STEP 12 (x8) (x4) 22 ameriwoodhome.com...
- Página 23 STEP 13 unfinished edge Turn clockwise to lock both parts together 23 ameriwoodhome.com...
- Página 24 STEP 14 (x4) finished edges up unfinished edges to floor 24 ameriwoodhome.com...
- Página 25 STEP 15 UNLOCK LOCK unfinished edge to floor 25 ameriwoodhome.com...
- Página 26 STEP 16 UNLOCK LOCK Turn unit 90 degrees to allow the top (F) surface to touch the floor. raw surface unfinished edge raw surface 26 ameriwoodhome.com...
- Página 27 STEP 17 (x4) unfinished edge 27 ameriwoodhome.com...
- Página 28 STEP 18 UNLOCK LOCK unfinished edge unfinished edge 28 ameriwoodhome.com...
- Página 29 STEP 19 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY. Place the unit onto its front. Attach the back panel as shown nailing straight into the raw edges. Assure that the unit is square. (x30) BACK PANEL raw surface Flush bottom edge of the back panel with the bottom edge of fixed shelf (H). 29 ameriwoodhome.com...
- Página 30 STEP 20 Carefully stand your unit upright. Insert the fireplace insert (13a) into the opening. You will want the fireplace insert to be positioned 1/8" inward from the front edge of the partitions. 30 ameriwoodhome.com...
- Página 31 STEP 21 From the back of the unit, attach the three brackets to the back of the fireplace insert. Using screws (6), attach the brackets to the bottom and sides. There will be a pilot hole for attachment. (x3) 31 ameriwoodhome.com...
- Página 32 STEP 22 Insert grommets (11) into holes in both solid backs (L). (x4) 32 ameriwoodhome.com...
- Página 33 STEP 23 (x4) (x2) View is angled to show the locations of the light bars (13b). Use cut out holes at the top of left & right partitions (C & D) for light bar (13b) wire management. 33 ameriwoodhome.com...
- Página 34 STEP 24 (x8) (x2) 34 ameriwoodhome.com...
- Página 35 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. Apply TV Warning label to your unit for future reference. Notice: Once you apply this label to your unit, you cannot remove it. Maximum TV (flat screen) 65" 15 lbs 6.8 kg #B64359 (fixed shelf) 120 lbs TV warning label 54.4 kg (top) 15 lbs 6.8 kg (bottom each side) 15 lbs 6.8 kg (each glass shelf) Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc. 410 East First Street South Wright City, MO 63390 636‐745‐3351 4. Site of Manufacture: Cornwall, ON 5. See front page of instruction manual for date of manufacture. 35 ameriwoodhome.com...
- Página 36 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 36 ameriwoodhome.com...
- Página 37 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com ADVERTENCIA Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble. Antes de empezar (página 4) Tenga en cuenta: Es posible que deba golpear ligeramente las clavijas de madera en los orificios durante su ...
- Página 38 Español Página 6, 8 Esta pieza es una construcción de cartón. No está hecho de madera, pero es necesarios para el montaje de su unidad. Página 9 Tenga en cuenta que la unidad puede contener hardware adicional Página 13, 14 Voltear Página 15, 21 Asegúrese de que el bloqueo rápido (5) esté colocado como se muestra antes de insertarlo en el orificio. Toque con un martillo para insertar completamente. Página 18, 23 Los bordes estarán al ras Gire en el sentido de las agujas del reloj para bloquear ambas partes juntas Página 23, 27, 28 borde sin terminar Página 24 bordes terminados hacia arriba bordes sin terminar al piso Página 25 bordes sin terminar al piso Página 26 Gire la unidad 90 grados para permitir que la superficie superior (F) toque el piso. superficie en bruto borde sin terminar Página 29 IMPORTANTE! EL PANEL DE ATRAS ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE. Coloque la unidad en su parte delantera Acople el panel posterior como se muestra clavándolo directamente en los bordes sin rematar. Asegúrese de que la unidad esté derecha.
- Página 39 Español La página 29 continuó... Borde inferior enrasado del panel posterior con el borde inferior del estante fijo (H). Página 30 Coloque cuidadosamente su unidad en posición vertical. Inserte el inserto de la chimenea (13a) en la abertura. Querrá que el inserto de la chimenea se coloque 1/8 "hacia adentro desde el borde frontal si las particiones. Página 31 Desde la parte posterior de la unidad, conecte los tres soportes a la parte posterior del inserto de la chimenea. Usando tornillos (6), fije los soportes a la parte inferior y a los lados. Habrá un agujero piloto para la fijación. Página 32 Inserte las arandelas (11) en orificios en ambas espaldas sólidas (L). Página 33 La vista está en ángulo para mostrar las ubicaciones de las barras de luz (13b). Use orificios recortados en la parte superior de las particiones izquierda y derecha (C y D) para la administración de cables de barra de luz (13b). Página 35 ‐ página de límite de peso CARGA MAXIMA Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. Aplique la etiqueta de advertencia de TV a su unidad para futuras referencias. Aviso: Una vez que coloque esta etiqueta en su unidad, no podrá quitarla. Máximo TV (pantalla plana) 65" Página 36 ‐ página de registro Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios! Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 39 ...
- Página 40 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com AVERTISSEMENT Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage Page 4 Vous devrez peut‐être puiser légèrement les chevilles en bois dans les trous pendant votre processus d’assemblage.
- Página 41 Français Page 6, 8 Cette pièce est une construction en carton. Il n’est pas fait de bois, mais est nécessaire pour l’assemblage de votre unité. Page 9 Notez que votre appareil peut contenir du matériel supplémentaire Page 13, 14 retournez Page 15, 21 Assurez‐vous que le verrouillage rapide (5) est positionné comme indiqué avant d'insérer dans le trou. Appuyez avec un marteau pour insérer complètement. Page 18 Les bords seront affleurants Tournez dans le sens des aiguilles d'une montre pour verrouiller les deux parties ensemble Page 23 bord inachevé Tournez dans le sens des aiguilles d'une montre pour verrouiller les deux parties ensemble Page 24 bords finis vers le haut bords inachevés au sol Page 25 bords inachevés au sol Page 26, 27, 28 Tournez l'unité de 90 degrés pour permettre à la surface supérieure (F) de toucher le sol. surface brute bord inachevé Page 29 IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PARTIE STRUCTURELLE DE CETTE UNITÉ ET DOIT ÊTRE INSTALLÉ CORRECTEMENT. Placez l'unité sur son devant. Fixez le panneau arrière comme indiqué en clouant directement dans les bords bruts Assurez‐vous que l'unité est carrée.
- Página 42 Français Page 29 suite... Affleurez le bord inférieur du panneau arrière avec le bord inférieur de l'étagère fixe (H). Page 30 Tenez soigneusement votre unité debout. Insérez l'insert du foyer (13a) dans l'ouverture. Vous voudrez que l'insert de cheminée soit positionné à 1/8 « vers l'intérieur à partir du bord avant des cloisons. Page 31 À l'arrière de l'unité, fixez les trois supports à l'arrière de l'insert du foyer. À l'aide de vis (6), fixez les supports au bas et aux côtés. Il y aura un trou pilote pour la fixation. Page 32 Insérer des œillets (11) dans les trous des deux dos solides (L). Page 33 La vue est inclinée pour montrer l'emplacement des barres lumineuses (13b). Utilisez des trous découpés en haut des cloisons gauche et droite (C et D) pour la gestion des fils à barre lumineuse (13b). Page 35 ‐ limite de poids CHARGES MAXIMALES Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves. Appliquez l'étiquette d'avertissement TV sur votre appareil pour référence future. Remarque: Une fois que vous avez apple cette étiquette à votre unité, vous ne pouvez pas l'enlever. Tv maximum (écran plat) 65" Page 36 ‐ page d'inscription Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 42 ...
