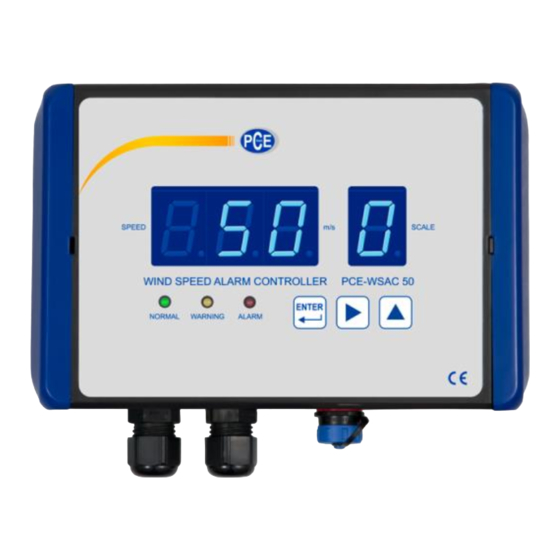

- Página 1 Manual de instrucciones Controlador de velocidad de viento con alarma PCE-WSAC 50 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Última modificación: 12 Mayo 2017 v1.0...
-
Página 2: Tabla De Contenido
Esquema de conexiones Clavija “Señal de entrada” Clavija interfaz RS-485 Preparación Montaje Fuente de alimentación Conexión de los sensores Modo operativo Medición Ajustes Interfaz RS-485 (opcional) Protocolo de comunicación Configuración estándar Extracto de las direcciones de registro Garantía Eliminación © PCE Instruments... -
Página 3: Información De Seguridad
Muchas gracias por haber adquirido un controlador de velocidad de viento con alarma de la casa PCE Instruments. Información de seguridad Por favor, lea detenidamente y por completo el presente manual de instrucciones antes de poner en funcionamiento por primera vez el aparato. Solo personal altamente cualificado debe usar el aparato. -
Página 4: Especificaciones
30 V DC / 10 A DC Interfaz (opcional) RS-485 -20 … 60 °C Temperatura operativa Dimensiones 191 x 125 mm Contenido del envío 1 x Controlador de velocidad de viento PCE-WSAC 50 1 x Manual de instrucciones © PCE Instruments... -
Página 5: Código De Pedido
230 V AC 115 V AC 24 V DC Señal de entrada: 4 … 20 mA 0 … 10 V Comunicación: Con RS-485 Ejemplo: PCE-WSAC 50-111 Alimentación: 230 V AC 4… 20 mA Señal de entrada: Comunicación: Interfaz RS-485 Accesorios PCE-WSAC 50-A1C: PCE-FST-200-201-I Sensor de velocidad de viento, rango: 0 …... -
Página 6: Descripción Del Sistema
Ranura de apertura LED estado “Normal” Indicación de la escala/fuerza del viento LED estado “Pre-Alarma” Conexión de la tensión de alimentación LED estado “Alarma” Conexión relé Pantalla Conexión del anemómetro Tecla “Enter” Interfaz RS-485 (opcional) Tecla “Flecha derecha” © PCE Instruments... -
Página 7: Esquema De Conexiones
Esquema de conexiones Clavija “Señal de entrada” Salida de la tensión de alimentación V Señal Conexión a tierra Clavija interfaz RS-485 © PCE Instruments... -
Página 8: Preparación
En caso que no haya ningún sensor conectado, la pantalla le indicará “00,0” en las versiones PCE-WSAC 50-A2C (señal de entrada: 0…10 V), y “Err” en las versiones PCE-WSAC 50-A1C (señal de entrada: 4…20 mA). © PCE Instruments... -
Página 9: Conexión De Los Sensores
El estado de pre-alarma activa el relé “Pre-Alarma”, el LED amarillo se ilumina y se activa un pitido interrumpido. En caso de alarma, se activa el relé de “Alarma”, se ilumina un LED rojo y se activa un pitido continuo. © PCE Instruments... -
Página 10: Ajustes
(8) y confirme con la tecla “Enter” (6). Puede salir del menú seleccione “Ext” y confírmelo con la tecla “Enter” (6). Si durante un espacio de 60 segundos no pulsa ninguna tecla, el dispositivo cambiará automáticamente al modo de medición normal. © PCE Instruments... -
Página 11: Interfaz Rs-485 (Opcional)
Interfaz RS-485 (opcional) La comunicación con el controlador de velocidad de viento PCE-WSAC 50 es posible mediante el protocolo MODBUS RTU y el puerto de serie RS-485. Esto le permite leer los diferentes registros que contienen las mediciones de la velocidad del viento, la escala del viento, etc. -
Página 12: Garantía
Para poder cumplir con la RII AEE (recogida y eliminación de residuos de aparatos eléctricos y electrónicos) retiramos todos nuestros dispositivos. Estos serán reciclados por nosotros o serán eliminados según ley por una empresa de reciclaje. RII AEE – Nº 001932 Número REI-RPA: 855 – RD. 106/2008 © PCE Instruments... - Página 13 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, Rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Página 14 © PCE Instruments...
- Página 15 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
