- Página 1 MANUAL DEL USUARIO Mini contador/tacómetro de fotografías láser Extech: modelo 461920...
-
Página 3: Introducción
Introducción Felicitaciones por la compra del Mini contador/tacómetro de fotografías láser Extech: modelo 461920. Este instrumento proporciona mediciones de RPM (rotaciones por minuto) y de conteo (revoluciones) sin contacto. El puntero lá- ser permite realizar mediciones precisas. Este instrumento se envía comple- tamente probado y calibrado y, con el uso adecuado, proporcionará... -
Página 4: Descripción

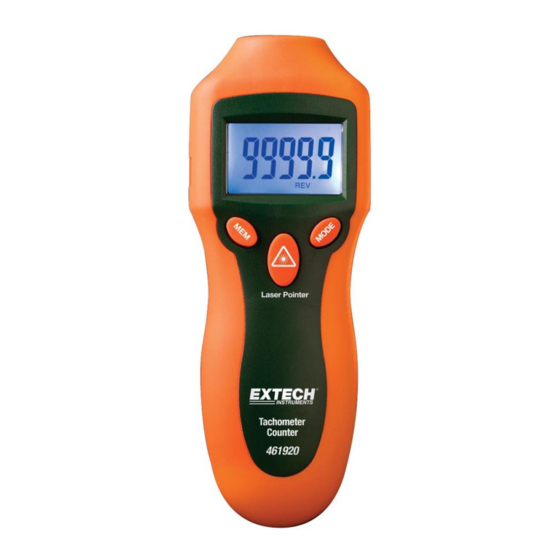

Descripción 1. Sensor y fuente láser 2. Conector del adaptador de CA opcional 3. LCD 4. Botón MEM (memoria) 5. Botón Mode (modo) 6. Botón Measure/Laser pointer (medir/puntero láser) El compartimiento de la batería está ubicado en la parte trasera del medidor. #NAS100117;... -
Página 5: Seguridad
Seguridad ATENCIÓN Los objetos giratorios pueden ser peligrosos. Tenga mucho cuidado. ADVERTENCIA No mire directamente el rayo láser ni lo apunte hacia los ojos. Los láseres visibles de baja potencia no suelen suponer un peligro, pero pueden presentar cierto potencial de peligro si se ven directamente durante períodos prolongados. Consulte la información de seguridad del láser a continuación y en la etiqueta del medidor. -
Página 6: Funcionamiento Del Medidor
Funcionamiento del medidor 4.1 Modo RPM (rotaciones por minuto) 1. Si desea configurar el medidor para que mida RPM, presione y suelte el botón Measure (medir) y, luego, utilice el botón MODE (modo) para seleccionar RPM en la pantalla. 2. Aplique un trozo cuadrado de cinta reflectante del tamaño adecuado (nor- malmente 12 mm [0.5 in]) a la superficie del objeto que se probará. - Página 7 Funcionamiento del medidor 4.3 Notas de medición • La luz ambiental brillante puede interferir en la precisión de la medición. Mantenga el medidor cerca del objetivo o ensombrezca el área del objeti- vo, si es necesario. • El área no reflectante debe ser mayor que el área reflectante del objeto que se está...
-
Página 8: Reemplazo De La Batería
Reemplazo de la batería El indicador de batería baja aparece en la pantalla cuando es necesario reemplazar la batería. Si desea reemplazar la batería, abra el compartimento posterior de esta; para ello, retire los dos tornillos de cabeza Phillips. Reem- place la batería de 9 V teniendo en cuenta la polaridad correcta. -
Página 9: Especificaciones Generales
Especificaciones 6.1 Especificaciones generales Base de tiempo Cristal de cuarzo Tipo de pantalla LCD de 5 dígitos (99999) Tipo de láser Láser de clase 2 ≤1 mW de potencia a entre 630 y 670 nm Distancia de detección De 50 a 500 mm (de 2 a 20 in) Tiempo de muestreo 0.5 segundos (>120 RPM) Cinta reflectante... -
Página 10: Garantía De Dos Años
Garantía de dos años FLIR Systems, Inc., garantiza este Instrumento marca Extech a estar li- bre de defectos en partes o mano de obra durante dos años a partir de la fe- cha de embarque (se aplica una garantía limitada a seis meses para cables y sensores). - Página 12 MANUAL DEL USUARIO last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2022, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
