PV-Monitor-M

4.- FUNCIONAMIENTO

4�1�- INDICADORES LED
El equipo dispone de 5 LEDs:
 CPU, Estado del equipo:
 LAN, Conexión Ethernet:
 WLAN, Conexión Wi-Fi:
Manual de Instrucciones
WLAN
WLAN
LAN
LAN
CPU

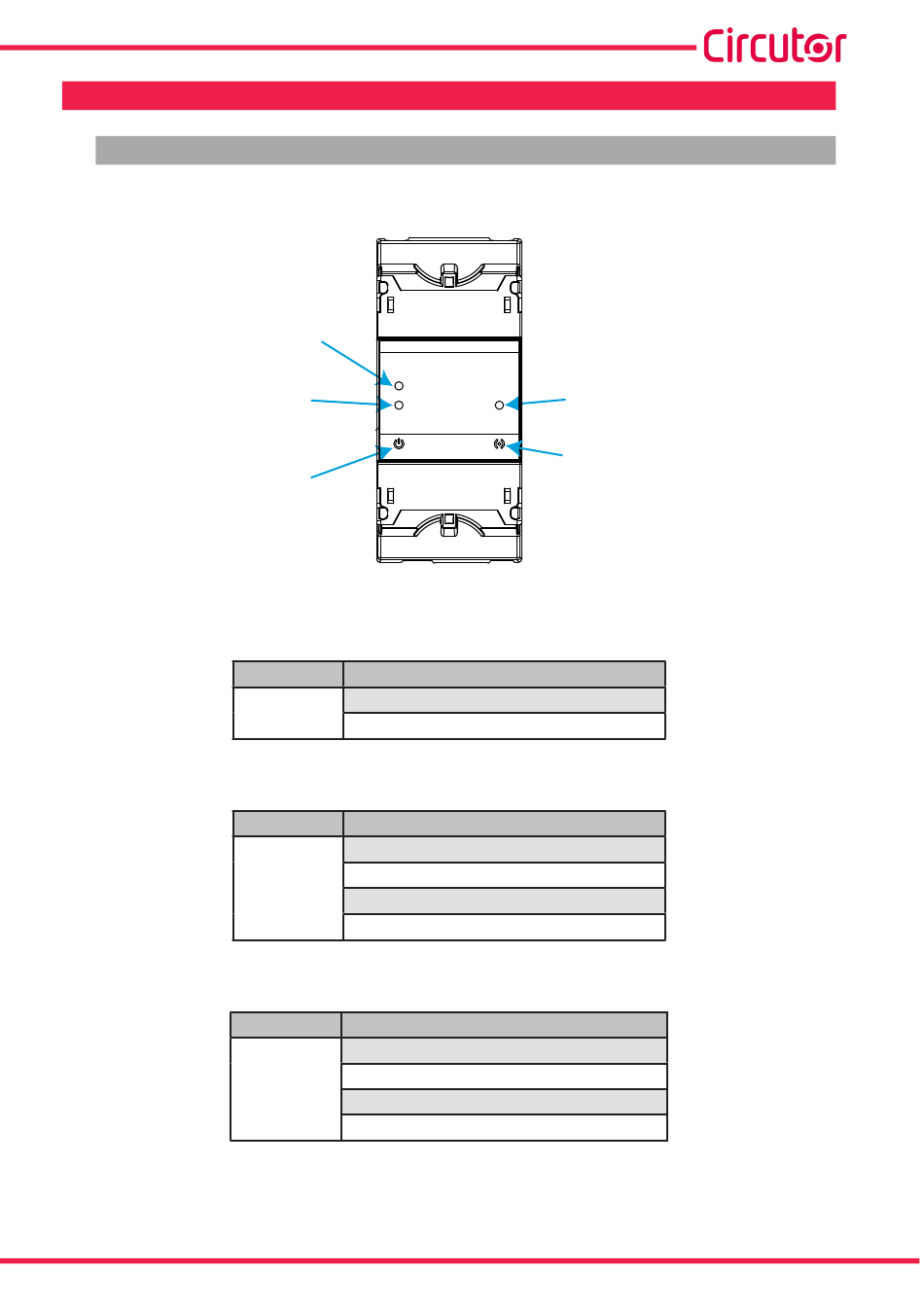

Figura 3: Indicadores LED del PV-Monitor-M�
Tabla 4: LED CPU�
LED
Parpadeo (color blanco)
CPU
Equipo alimentado
Tabla 5: LED LAN�
LED
Encendido (color verde)
Conexión a una red local
LAN
Parpadeo (color verde)
Actividad en la red
Tabla 6: LED WLAN�
LED
Encendido (color azul)
Conexión a una red Wi-Fi
WLAN
Parpadeo (color azul)
Actividad en la red Wi-Fi
line-EDS
SLAVES
SLAVES
ALARMA
ALARM
Descripción
Descripción
Descripción
