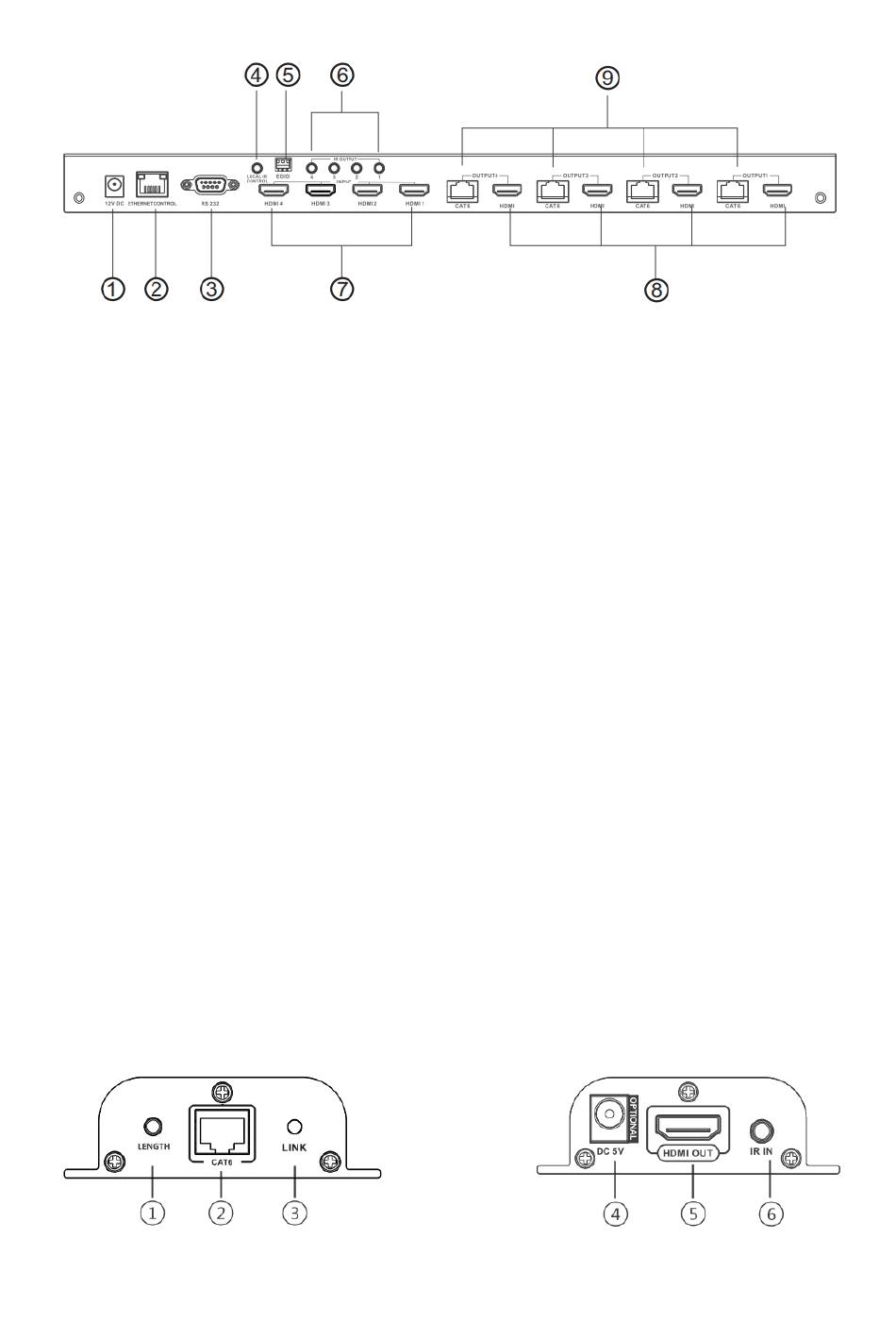

①Entrada de alimentación (12V DC): Conectar con adaptador de corriente DC12V/3A
② Puerto RJ45 (ETHERNET CONTROL): Permite Control de las salidas de video vía Ethernet
③ Puerto serie RS232 (RS232): Permite Control de las salidas de video vía RS232
④ Puerto de control local (LOCAL IR CONTROL): Conecte el cable IR Blaster receptor para recibir la señal
del controlador.
⑤Conmutador DIP EDID: configure mediante los DIP para adaptar la imagen transmitida a las capacidades
del monitor o pantalla.
⑥ Salidas IR para IR Blaster (IR OUTPUT): conecte los IR Blaster para el control de los equipos fuente
⑦ Entradas HDMI (HDMI 1, HDMI2, HDMI3, HDMI4): Conecte mediante un cable HDMI los equipos fuente
⑧ Salidas locales HDMI (HDMI): Contiene cuatro salidas de bucle HDMI para conexión de pantallas locales
⑨ Salidas de señal RJ45 (CAT6): Conectar con cable de reda cada uno de los receptores
Unidad receptora (RX)
