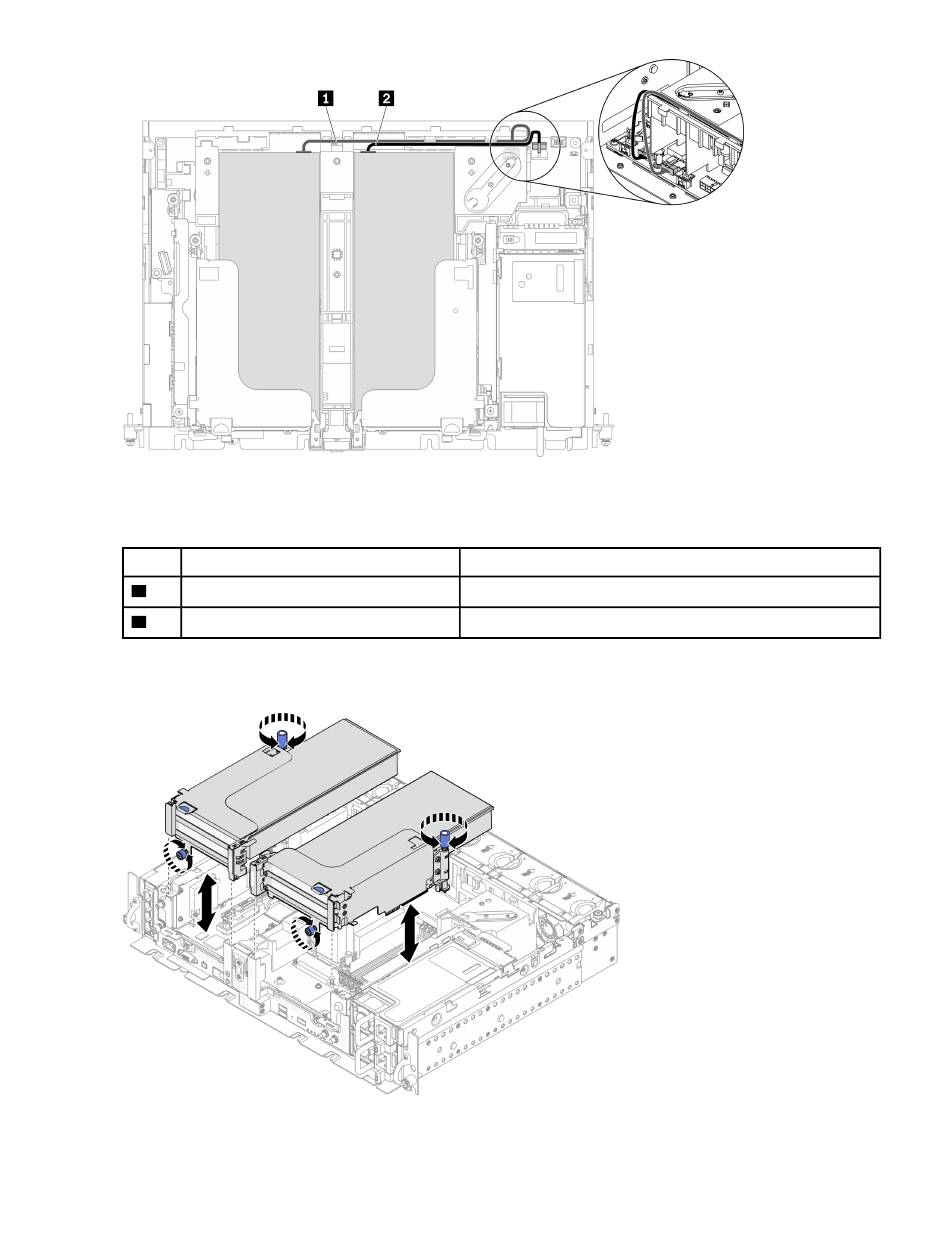

Figura 107. Disposición de cables para cables de alimentación de GPU
Tabla 24. Disposición de cables para cables de alimentación de GPU
Desde
GPU en ranura 5, extensión 1
1
GPU en ranura 4, extensión 2
2
Paso 3. Suelte los cuatro tornillos cautivos; a continuación, levante y quite ambos conjuntos de la
expansión PCIe.
Figura 108. Extracción de los conjuntos de expansión PCIe con adaptadores de longitud completa
Paso 4. Abra el soporte de sujeción y quite los tornillos que fijan el adaptador a la expansión.
120
Manual de mantenimiento de ThinkEdge SE450
Hasta
Conector de alimentación de GPU 2
Conector de alimentación de GPU 1
