Mando de escenarios
Descripción

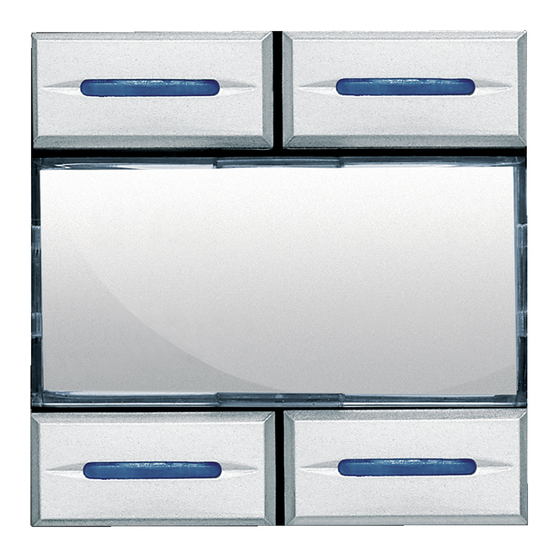

El Mando de escenarios es un dispositivo que no gestiona directamente los escenarios
memorizados en su interior ya que, de hecho, es un mando para invocar, crear o modificar
4 escenarios memorizados en el módulo de escenarios F420 para el sistema My Home,
o en los dispositivos del Lighting Management siempre y cuando esté habilitado para la
modificación mediante la tecla de bloqueo/desbloqueo programación.
El dispositivo se puede instalar en un sistema My Home y utilizar la configuración
física o virtual, o como componente del sistema Lighting Management y utilizar las
tipologías de configuración específicas (Project&Download).
Datos técnicos
Alimentación del BUS SCS:
Alimentación de funcionamiento con BUS SCS:
Consumo:
Datos dimensionales
Tamaño: 2 módulos de empotrar
27 Vdc
18 – 27 Vdc
9 mA
Leyenda
1.
2.
3.
4.
HD4680 - HC4680 - HS4680
L4680 - N4680 - NT4680
1
Pausa
Conferenza
3
Tecla 1
Tecla 2
Tecla 3
Tecla 4
2
Riunione
Proiezione
4
1
