MANUAL DE SERVICIO
Orden Nº: TL1001S001V0

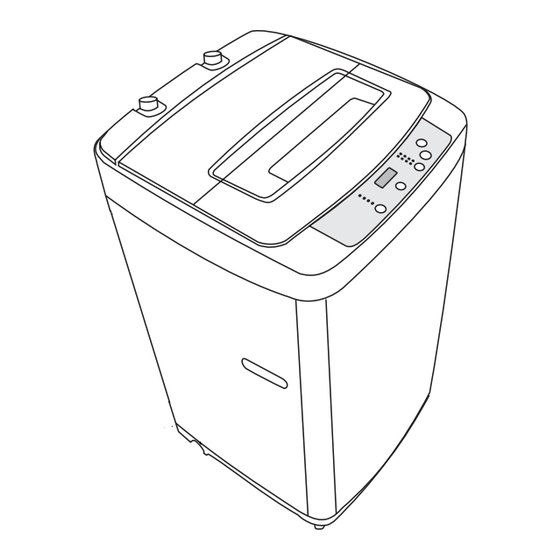

Lavadora automática
Modelo Nº: XQB65-918
ADVERTENCIA
Esta información de servicio está diseñada solo para técnicos especializados en reparaciones y no para el público general. No
contiene advertencias ni precauciones para indicar a individuos no especializados los peligros potenciales que implica tratar de dar
servicio al producto. Los productos eléctricos deben recibir servicio o ser reparados por técnicos profesionales experimentados
solamente. Cualquier intento de servicio o reparación de los productos mencionados en esta información de parte de cualquier
otra persona podría resultar en lesiones graves o muerte.
año (nombre completo de la empresa que emite la información de servicio).
Todos los derechos reservados. La copia y distribución no autorizada es ilegal.
Publicidad
Manuales relacionados para Haier XQB65-918
Resumen de contenidos para Haier XQB65-918
- Página 1 MANUAL DE SERVICIO Orden Nº: TL1001S001V0 Lavadora automática Modelo Nº: XQB65-918 ADVERTENCIA Esta información de servicio está diseñada solo para técnicos especializados en reparaciones y no para el público general. No contiene advertencias ni precauciones para indicar a individuos no especializados los peligros potenciales que implica tratar de dar servicio al producto.
-
Página 2: Tabla De Contenido
Edición Manual de servicio Rev. Orden Nº: TL1001S001V0 Capítulo 1: Información general 1-1. Índice Control de documento Capítulo 1. Información general 1-1. Índice 1-2. Pautas generales 1-3. Símbolos de precaución y advertencia 1-4. Símbolos indicadores de funciones Capítulo 2. Características del producto 2-1. -
Página 3: Pautas Generales
Edición Manual de servicio Rev. Modelo Nº: TL1001S001V0 1-2. Pautas generales Durante el servicio observe el dispositivo de plomo original. Si encuentra un cortocircuito, reemplace todas las partes sobrecalentadas o dañadas por el cortocircuito. Después del servicio, verifique que todos los dispositivos de protección como barreras de aislamiento y protectores de papel aislante estén instalados correctamente. -
Página 4: Características
Manual de servicio Edición Rev. Modelo Nº: TL1001S001V1.1 Capítulo 2: Información general 2-1 Características Prelavado, lavado más limpio. Apariencia moderna, tapa superior transparente. Reducción eficaz del ruido. Función de desconexión automática. Autoajuste de carga desequilibrada durante el centrifugado. Control fuzzy por computadora, función de autoprogramación, lavado más conveniente. 2-2 Dimensiones netas Unidad: mm... -
Página 5: Especificaciones
Manual de servicio Edición Rev. Orden Nº: TL1001S001V0 2-2 Especificaciones XQB65-918 Modelo Independiente Incorporado 7704353033121 Código EAN Clase de eficiencia energética Características de uso Capacidad de lavado Capacidad de centrifugado 1/14 2/18 3/22 4/26 5/30 6/34 7/38 8/43 9/47 10/52... -
Página 6: Capítulo 3. Precauciones De Seguridad
Edición Service Manual Rev. Orden Nº: TL1001S001V0 Capítulo 3. Precauciones de seguridad 3-1. Seguridad Introduzca el enchufe de energía en el tomacorri- La lavadora debe posicionarse de manera que el ente. Debe utilizar un tomacorriente para tres enchufe sea accesible. Asegúrese de desenchu- patas. -
Página 7: Advertencias Y Precauciones
Edición Manual de servicio Rev. Orden Nº: TL1001S004V0 3-2.Advertencias y precauciones No introduzca las manos en la máquina en No desarme, repare ni altere la máquina. funcionamiento. Es peligroso incluso cuando la rotación es lenta. Tenga especial cuidado con los niños. No coloque artículos pesados o calientes No lave ropa que contenga materiales (como una tetera con agua caliente) sobre... -
Página 8: Capítulo 4 Instalación Y Accesorios
Edición Manual de servicio Rev. Orden Nº: TL1001S001V1.1 Capítulo 4 Instalación y accesorios 4-1. Puntos clave de la instalación Instale y ajuste la máquina de acuerdo con las instrucciones del manual. Esto es importante para su seguridad y la correcta operación de la máquina. 4-2. -
Página 9: Uso De Los Botones De Funcionamiento
Edición Manual de servicio Rev. Orden Nº: TL1001S001V0 4-4.Uso de los botones de funcionamiento Stage Custom Normal Remain(Minutes) Standard Stage Warm Heavy Stage Wool POWER Delicate Cold Reserve(Hours) Quick Tub dry wash WATER WATER CYCLE WASH RINSE SPIN DELAY LEVEL START/PAUSE TEMP Modo y significado de los indicadores... -
Página 10: C Botón De Lavado, Enjuague Y Centrifugado
Edición Manual de servicio Rev. Orden Nº: TL1001S003V0 C Botón de LAVADO, ENJUAGUE Y CENTRIFUGADO LAVADO ENJUAGUE Presione estos botones para seleccionar el programa. CENTRIFUGADO D Botón "NIVEL del AGUA" Durante los programas estándar, la lavadora detecta automáticamente la carga de ropa y establece el nivel de agua mediante la válvula correspondiente entre los niveles de agua "29L", "37L"... -
Página 11: Información Sobre El Producto
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 4-5 Información sobre el producto 1) Computadora de secuencia Cuenta con un sello de poliuretano en la superficie. El diodo emisor de luz está sellado con un casquillo aislante para evitar la humedad. Para prevenir salpicaduras, la superficie y la caja de la placa de la computadora, además de los componentes de la base del panel de control, están cubiertos con una película del panel de control. -
Página 12: Puntos Clave Del Desensamblaje
Edición Manual de Se r vicio Rev. Modelo Nº: TL1001S003V0 Puntos clave del desensamblaje Generalidades Asegúrese de desconectar la energía al desarmar o proporcionar mantenimiento a la máquina. Use las terminales estipuladas al conectar cables entre los cables conductores a la mayor distancia posible, repárelos con las herramientas correctas y aíslelos completa- mente con cinta aisladora. - Página 13 Edición Manual de Se r vicio Rev. Modelo Nº: TL1001S003V0 Atención: No levante la base del panel de control por la fuerza, ya que pueda afectar a la varilla del control del interruptor de seguridad y el conducto de conexión del sensor del nivel de agua se puede soltar y afectar el funcionamiento normal de microinterruptor y del sensor del nivel de agua .
-
Página 14: Capítulo 5. Partes Y Funciones
Edición Manual de servicio Rev. Modelo Nº: TL1001S003V0 Capítulo 5. PARTES Y FUNCIONES Vista frontal 1. Tapa superior 5. Manija del gabinete 2. Panel de control (en ambos lados de la lavadora) 3. Gabinete 6. Orificio de drenaje 4. Pata ajustable 7. -
Página 15: Explicación
Edición Manual de servicio Rev. Orden Nº: TL1001S003V0 Capítulo. 6 SERVICIO DE MANTENIMIENTO Y SOLUCIÓN DE FALLAS Fenómeno Causa Solución Digitron muestra E0. La tapa superior está abierta Cierre la tapa superior. durante el procedimiento de reserva. El drenaje no funciona, ¿Está... -
Página 16: Tablas De Solución De Fallas
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 6-2 Tablas de solución de fallas Si reemplaza la computadora de secuencia sin examinar cuidadosamente el resto de los compo- nentes, la computadora de secuencia se podría dañar nuevamente. Por lo tanto, revise primero si el resto de los componentes funciona normalmente antes de reemplazar la computadora de secuencia en mantenimiento. -
Página 17: No Entra El Agua
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 6-2-2 No entra el agua Conecte la energía. Presione el botón INICIO Retire los materiales extraños del filtro de la toma de Hay ruido Confirme si el sonido es de la agua o aumente la presión del agua a 0.03Mpa-1Mpa válvula de la toma de agua antes de usar la máquina No hay ruido... -
Página 18: El Agua Continúa Entrando
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 Inicie el enjuague o centrifu- 6-2-4 gado en la máquina centrifugado Funciona normalmente Revise el sistema de drenaje, Revise si el motor de drenaje funciona bomba, etc. Existe Mida el voltaje de ambos extremos Revise el motor de drenaje del motor de drenaje No Existe... -
Página 19: Demasiado Ruido Al Centrifugar
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 6-2-6 El lavado y drenaje son normales centrifugado No hay punto Encendido/apagado Reemplace el microinterruptor o Revise el punto Encendido/apagado detenga el interruptor del microinterruptor y detenga el interruptor Normal Revise si la uña del embrague está... -
Página 20: Demasiado Ruido Al Lavar
Edición Manual de servicio Rev. Orden Nº: TL1001S003V1.1 6-2-8 Demasiado ruido al lavar El motor hace Sí demasiado ruido Reemplace el motor. El motor está sobreajustado Ajuste bien el motor. Sí Agregue una junta obturadora El pulsador roza el fondo del al pulsador. - Página 21 Edición Manual de Servicio Re v. Modelo Nº: TL1001S003V1.1 9. Intervalo del freno 6-2-10 Sí ¿Es el intervalo del freno de Ajuste el intervalo del freno retardador inferior a 6N.m? Sí ¿Está suelto el resorte de reinicialización Ajuste el resorte de reinicialización del retardador? Sí...
-
Página 22: Capítulo 7 Diagrama Del Cableado
Edición Manual de servicio Rev. Orden Nº: TL1001S003V0 Capítulo 7 DIAGRAMA DEL CABLEADO La bobina se utiliza para proteger el circuito, por favor no la retire. Fusible Negro Negro Amarillo Blanco Interruptor cubierta Amarillo Rosado Válvula Azul entrada agua Verde caliente Azul Gris... -
Página 23: Sinceros Por Siempre
