IMPORTANTE: antes de instalar el equipo es importante que lea cuidadosamente
el manual de instalación y la póliza de garantía.
CONSERVE ESTE INSTRUCTIVO
Usted necesitará el instructivo para consultar las reglas de seguridad y precaución,
instrucciones de ensamble, procedimientos de mantenimiento y operación. Mantenga
su factura junto con este instructivo y guárdelos en un lugar seco y seguro para futuras
referencias.
MANUAL
DE INSTALACIÓN
Y OPERACIÓN

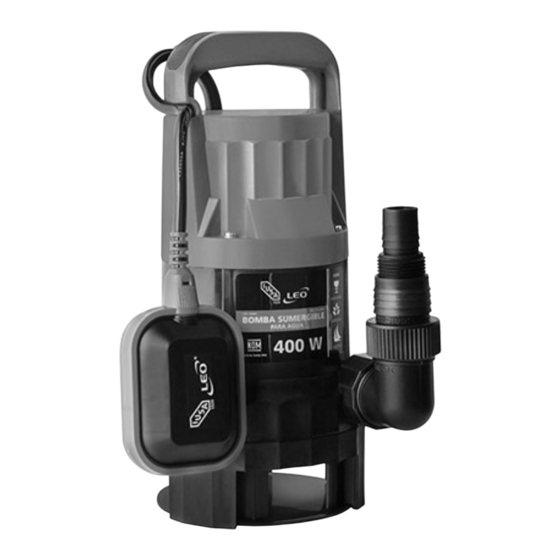

BOMBA SUMERGIBLE
PARA AGUA
Código
Modelo
616830
XKS-400PW
616831
XKS-750PW
Publicidad
Manuales relacionados para IUSA XKS-400PW
Resumen de contenidos para IUSA XKS-400PW
- Página 1 Y OPERACIÓN BOMBA SUMERGIBLE PARA AGUA Código Modelo 616830 XKS-400PW 616831 XKS-750PW IMPORTANTE: antes de instalar el equipo es importante que lea cuidadosamente el manual de instalación y la póliza de garantía. CONSERVE ESTE INSTRUCTIVO Usted necesitará el instructivo para consultar las reglas de seguridad y precaución, instrucciones de ensamble, procedimientos de mantenimiento y operación.
-
Página 2: Tabla De Contenido
ÍNDICE 1. INTRODUCCIÓN ¡ATENCIÓN! Este aparato no está diseñado ni adapatado para ser usado por niños o personas con discapacidad física o intelectual. Los niños deben 1 INTRODUCCIÓN supervisarse para asegurar que ellos no empleen los aparatos como jugete. 2 APLICACIONES ¡ATENCIÓN! Si el aparato o el cable de corriente son dañados, para evitar riesgo, deben ser reparados por el fabricante, por personal de servicio técnico o una persona calificada. -
Página 3: Aplicaciones
3. INSTRUCCIONES 2. APLICACIONES DE SEGURIDAD RECOMENDACIONES PROTECCIÓN DE SEGURIDAD AUTOMÁTICA - Protector térmico de motor: La bomba se apagará automáticamente si se - El pH del agua deberá estar entre 6,5 y 8,5. sobrecalienta. Después de enfriarse el motor se encenderá automáticamente. - En caso de que la bomba llegara a presentar fuga de lubricante se - La válvula de ventilación automática eliminará... -
Página 4: Nomenclatura
XKS - 000 P W Para agua sucia Material del cuerpo de la bomba: (P) plástico de ingeniería o (S) metal Poder de succión de la bomba Serie bombas sumergibles 6. DATOS TÉCNICOS XKS-400PW Marca: IUSA Ø Descarga: 25 - 30 mm Modelo: XKS-400PW Máximo caudal:... -
Página 5: Precauciones
8. PRECAUCIONES 9. OPERACIÓN 1. La bomba deberá estar conectada firmemente a tierra con una protección 1. Coloque la bomba en una superficie firme o utilice una cuerda amarrada a termomagnética de acuerdo a las características del equipo. través del orificio del mango (6) para sumergir la bomba a un pozo. 2. -
Página 6: Almacenamiento Y Desecho
10. CONEXIÓN ELÉCTRICA 12. MANTENIMIENTO conexión protección eléctrica deberán 4. Siempre deberá mantener la succión limpia y sin desperdicios, pues si se ser realizadas de acuerdo a lo estipulado. Las llegara a obstruir se dañaría la bomba. Se recomienda examinarla una vez especificaciones del voltaje se encuentran en la placa al año. -
Página 7: Diagrama Eléctrico
14. SOLUCIÓN DE PROBLEMAS 12. MANTENIMIENTO 1. Fije el cable del interruptor flotador en el soporte de bloqueo (en las ¡PELIGRO! ¡Descarga eléctrica! Desconecte la bomba de la corriente eléctrica muescas que se encuentran en la empuñadura de la bomba), dejando antes de limpiar la base de succión y el impulsor de alimentación. -
Página 8: Póliza De Garantía
15. PÓLIZA DE GARANTÍA NOTAS GARANTÍA DE SATISFACCIÓN IUSA INDUSTRIAS UNIDAS S.A. DE C.V. garantiza el producto durante 24 meses en todas sus partes contra cualquier defecto de fabricación en los materiales o mano de obra sin costo, por lo que se obliga a la sustitución de la parte o componentes cuyo defecto de fabricación sea debidamente comprobado. - Página 9 CENTRO DE ATENCIÓN A NIVEL NACIONAL 800 900 4872 case@iusa.com.mx Importado por: Industrias Unidas S.A. de C.V. Carretera Panamericana, México Querétaro Kilómetro 109, s/n, Pastejé Jocotitlán, Estado de México. C.P. 50734. RFC: IUN390731NH9. Tel.: (55) 5118-1400. Hecho en China.
