Manuales relacionados para Tecatel ES-IN485000P
Resumen de contenidos para Tecatel ES-IN485000P

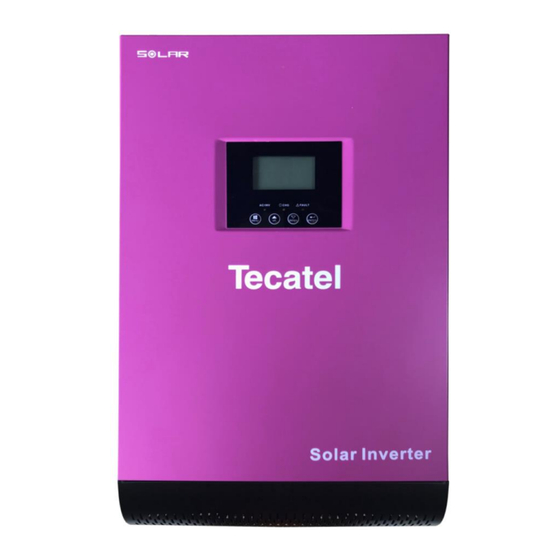

- Página 1 Manual de instrucciones INVERSOR / CARGADOR Modelo: ES-IN485000P Diseñado por Tecatel en España y fabricado en China...
-
Página 2: Tabla De Contenido
ESPECIFICACIONES ............................28 ESPECIFICACIONES MODO LÍNEA: ........................ 28 ESPECIFICACIONES MODO INVERSOR: ......................29 ESPECIFICACIONES CARGADOR:........................30 SOLUCIÓN DE PROBLEMAS .......................... 32 Apéndice: tabla de autonomías aproximadas ....................33 Software de programación y monitoreo ......................33 Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 3: Acerca De Este Manual
13. ¡ADVERTENCIA!! Si aparece un error en el inversor y persiste después de seguir las instrucciones del apartado SOLUCIÓN DE PROBLEMAS, póngase en contacto con su proveedor para proceder a la posible solución o la reparación del inversor por el servicio técnico autorizado. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... - Página 4 15. PRECAUCIÓN: Siempre es importante instalar un protector de sobretensión y descargas atmosféricas en la entrada de paneles solares del inversor, esto evitará que un rayo o descargas eléctricas puedan causar daños en la instalación. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
-
Página 5: Introducción
PWM de baterías, para ofrecer una fuente de energía constante. Su pantalla LCD permite configurar los parámetros deseados mediante sus 4 botones. Su avanzado diseño y con la utilización de los mejores componentes y controles de calidad en todos los procesos de fabricación, Tecatel garantiza un equipo de altas prestaciones. -
Página 6: Modelo De Instalación
El esquema de instalación puede variar dependiendo de la configuración y exigencias del usuario. Este inversor puede proporcionar energía a todo tipo de electrodomésticos en hogares u oficinas, así como motores, iluminación, ventiladores, neveras, equipos de aire acondicionado etc. Ejemplo de instalación Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 7: Descripcion Del Producto
15. Contacto seco 16. Puerto USB para conexión con PC Kit de conexión en paralelo no incluido, para realizar las conexiones en paralelo debe obtener el accesorio ES-PK3000”. Para más información consulte el manual del accesorio. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 8: Instalación
1 Cable de conexión para PC 1 CD de software Preparación Para poder realizar las conexiones de los cables en el inversor, debe retirar la tapa inferior quitando los 4 tornillos laterales como se muestra a continuación. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 9: Montaje Del Inversor
Instale el inversor en la pared utilizando los 3 orificios correspondientes con tornillos de métrica 4 o 5. La distancia entre los tornillos es de 9.7 cm. Min 30cm Min 20cm Min 20cm Min 30cm Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 10: Conexión De Las Baterías
No aplique ningún tipo de antioxidante a los terminales de los cables y los bornes del inversor. ¡PRECAUCIÓN!! Asegúrese que los terminales están conectados en los polos correspondientes antes de cerrar los fusibles o disyuntores. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... - Página 11 Ejemplo de conexionado de baterías. FUSIBLE Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
-
Página 12: Conexión De Entrada Y Salida Ac
AC respetando siempre los símbolos de los terminales del inversor. →Tierra (amarillo-verde) L→Fase (marrón o negro) N→Neutro (azul) ADVERTENCIA: Asegúrese que la red eléctrica o generador están desconectados del inversor antes de conectar los cables en los bornes del inversor. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 13: Conexión De Los Panales Solares
(Voc) de entrada de paneles solares del inversor. 2. La tensión en circuito abierto (Voc) de los paneles solares debe ser superior a la tensión mínima de las baterías en modo cargador solar. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 14: Modo Cargador Solar
- Vmp: 30.9 V - Imp: 8.42 A Número máximo de paneles solares en paralelo 860/8.42 - Voc: 37.7 V Número total de paneles solares: 2x8=16 - Isc: 8.89 A Ejemplo de conexión de paneles solares: Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 15: Montaje De La Cubierta Protectora
3. Asegúrese que los cables están conectados firmemente. Montaje de la cubierta protectora Después de realizar todas las conexiones vuelva a colocar la tapa del inversor junto con los 4 tornillos laterales como se muestra en la siguiente imagen. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 16: Contactos De Alarma (Contacto Seco)
Tensión de las baterías > prioridad Parámetros establecidos por el Solar SBU, programa 21 o cuando la carga de Cerrado Abierto Sol primero las baterías llegue a la etapa de y SUB flotación Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 17: Funcionamiento
Luz fija Fallo en el inversor Rojo Parpadeo Inversor con advertencia Botones de configuración Botón Descripción MENU Entrar al modo reset o modo configuración Siguiente DOWN Anterior ENTER Confirmar o salir del modo reset Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 18: Iconos De La Pantalla
Una raya fija y las otras tres parpadeando constante / 2.083 ~ 2.167V/cell 2 rayas fijas y 2 parpadeando Modo tensión 3 rayas inferiores fijas y 1 raya superior > 2.167 V/cell constante parpadea Baterías totalmente cargadas 4 rayas encendidas Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 19: Información De Las Cargas
Indica que las cargas conectadas en la salida AC están siendo alimentadas por la red eléctrica Indica que el cargador solar está funcionando Indica que el circuito inversor está funcionando Zumbador Indica que los pitidos del zumbador del inversor esta desactivado Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 20: Configuración De Programas
Si los paneles solares están disponibles pero la tensión de las baterías cae por debajo del punto establecido en el programa 20, la red eléctrica cargará las baterías hasta superar la tensión establecida en el programa 20. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... - Página 21 Si selecciona esta opción, el rango de Rango de tensión de entrada AC tensión de entrada aceptable será entre 170-280V. Si selecciona esta opción, el rango de tensión de entrada aceptable según la norma VDE4105 será entre 184-253V. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
- Página 22 Si el inverso funciona en modo Baterías o Ahorro de energía, solo los paneles solares pueden cargar las baterías siempre y cuando estén disponibles y tengan suficiente potencia. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
- Página 23 Para configurar este parámetro debe seleccionar en el programa 14 la de las baterías configuración “USE”. El rango de configuración está entre 40 y 48 V. Cada clic incrementa este valor en 0,1V. Este parámetro no tiene en cuenta el porcentaje de cargas conectadas. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
- Página 24 Alarma encendida Alarma apagada (por defecto) Pitidos cuando la fuente primaria de energía se interrumpe Registro activado (por Registro desactivado Registro de errores: defecto) Es recomendable activarlo en caso de activar el reinicio automático. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
-
Página 25: Códigos De Error
Error en el sensor de corriente de carga Error de sobrecorriente en la red eléctrica Sobretemperatura en radiador Error en el cargador de baterías Error en el sensor de corriente del cargador Corriente de carga no controlada Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 26: Códigos De Advertencia
AC. El bypass se activa cuando existen fallos internos en el Bypass inversor o por razones externas, como sobre Manual de instrucciones Inversor/Cargador Tecatel IN485000P... - Página 27 El inversor proporciona energía a la salida AC solo desde las baterías El inversor deja de funcionar si se ha desconectado o si se Sin funcionamiento ha producido un fallo en la red eléctrica Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
-
Página 28: Información De La Pantalla
Consumo de la salida AC en W/VA Frecuencia de entrada de la red eléctrica / Frecuencia de salida AC Tensión y potencia de los paneles solares Tensión de salida del cargador solar y corriente de carga Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 29: Especificaciones
20 ms (Aplicaciones) Output Power Rated Power Perdidas de potencia en la salida: Cuando la tensión de entrada AC cae a 170 V la potencia de salida se verá reducida Power 170V 280V Input Voltage Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 30: Especificaciones Modo Inversor
@ 20% ≥ load < 50% 40.8 V @ load ≥ 50% 38.4 V Tensión máxima de carga de las baterías 58 V 60 V Tensión máxima de las baterías Consumo sin carga <50 W Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 31: Especificaciones Cargador
Precisión de tensión en las baterías +/-0.3% Precisión de tensión en los paneles +/-2 V solares 3 etapas (baterías inundadas, agm, gel), 4 etapas (baterías Algoritmo de carga de litio) Algoritmo de carga de baterías de ácido - plomo Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 32: Cargador Solar Y Red Eléctrica O Generador
MODELO ES-IN485000P Certificación Rango de temperatura de trabajo 0 °C a 50 °C Rango de temperatura de -15 °C ~ 60 °C almacenamiento Dimensiones 295 x 505 x 140 (D*W*H), mm Peso (kg) 9.94 Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 33: Solución De Problemas
La tensión bus es muy baja. problema persiste contacte con el servicio técnico. Error 55 Tensión de salida inestable. Fusibles quemados o las baterías no Revise los fusibles y la conexión Error 56 están conectadas de las baterías. Manual de instrucciones Inversor/Cargador Tecatel IN485000P... -
Página 34: Apéndice: Tabla De Autonomías Aproximadas
Este inversor dispone de una entrada USB que permite su monitorización y programación a través de un ordenador. El paquete incluye un CD donde encontrará dicho software, además en el centro de descargas en la web de Tecatel encontrará el software correspondiente llamado: POWER MONITOR, para su instalación en un ordenador. - Página 35 Para configurar los parámetros del cargador solar seleccione “CHARGER CONTROL”, en esta ventana podrá configurar la tensión de flotación y absorción de las baterías, tensión mínima de las baterías, corriente de carga máxima y tipo de baterías. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
- Página 36 INVERSOR: si selecciona INFO>INVERTER se mostrará en tiempo real todos los parámetros de funcionamiento del inversor. Para configurar los parámetros del inversor seleccione “INVERTER CONTROL”, en esta ventana podrá configurar modos de trabajo, prioridad de carga, tensión de la salida AC, frecuencia de salida, autoreinicio, etc. Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
- Página 37 Tecatel S.L. Polígono Industrial Pardines C/ Lletra B num.1 46722 - Beniarjó Valencia (Spain) T. (+34) 962 800 404 F. (+34) 962 800 253 comercial@tecatel.com www.tecatel.com Manual de instrucciones Inversor/Cargador Tecatel IN485000P...
