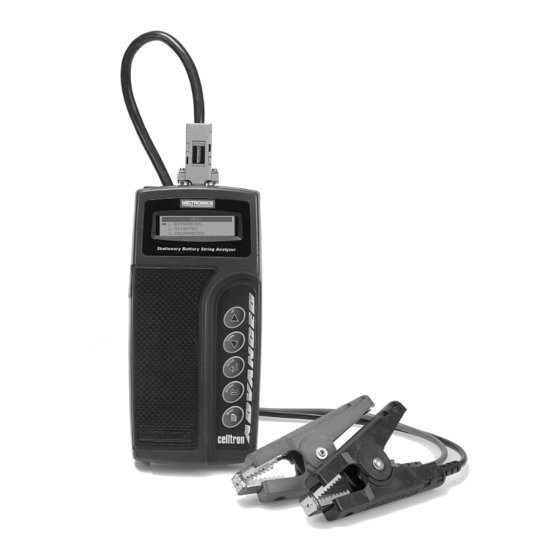

- Página 1 Celltron Advanced ™ Analizador de cadenas de baterías estacionarias CTA-2000 y CTA-4000 Manual de instrucciones...
-
Página 2: Tabla De Contenido
Índice Introducción ....................1 Instrucciones de seguridad ...................1 Importante......................1 Recomendaciones generales ................1 Sobre el analizador .....................1 Terminología ......................1 Accesorios ......................1 Capítulo 1: Descripción ................3 Especificaciones......................3 Mediciones......................3 Capacidad de prueba.....................3 Rango de pruebas ....................3 Almacenamiento de datos ..................3 Descripción del analizador ..................4 Paneles ........................4 Descripción de los paneles ..................4 Descripción de los paneles ..................5... - Página 3 Forma de presentación de la fecha y la hora (FORMATO DE FECHA) ....14 Modificación del nombre de la cadena (NOMBRE DE CADENA) .......14 Porcentajes para las advertencias y los fallos (AVISO/FALLO %) ......15 Uso del voltaje menor (TENS. BAJA) ..............16 Ajuste del contraste de la imagen (CONTRASTE) ..........17 Configuración de los valores del menú...
- Página 4 Ver los resultados de la prueba.................36 Introducción ......................36 Visualización de los resultados de la prueba............36 Interpretación de los resultados de la prueba ............37 RESUMEN DE CADENA ..................37 REVISAR DE DATOS..................38 Uso del porcentaje del valor de referencia ............38 Almacenamiento de los resultados de la prueba ............39 Motivos.........................39 Opciones......................39 Impresión de los resultados de las pruebas ............39...
-
Página 6: Introducción
Introducción En este manual se describen y enseñan a utilizar los analizadores de cadenas de baterías estacionarias Celltron Advanced CTA-2000 y CTA-4000 de Midtronics. Gracias a él comprenderá los componentes del analizador y aprenderá a usar el aparato para comprobar baterías. - Página 7 Ocho electrodos y dos cápsulas de seguridad de repuesto para (MiniProbes) los MiniProbes. Alargadores (DuraProbes) C075 Alargadores de plástico de 36 pulgadas. Para obtener información sobre el encargo de repuestos o complementos del analizador, diríjase al servicio de atención al cliente de Midtronics..
-
Página 8: Capítulo 1: Descripción
Midtronics recomienda emplear un valor de referencia para comparar la conductancia con los resultados de la prueba. Un valor de referencia es un valor de conductancia típico para la clase del vaso sometido a examen. -
Página 9: Descripción Del Analizador
Tabla 5. Resultados en pruebas de vasos y bandas. núm. de núm. de núm. de vasos bornes bandas comprobables Descripción del analizador Paneles Mediante los paneles se usa, mantiene y engancha el analizador. En la figura 1 se muestran los paneles frontal, posterior y superior sus elementos. -
Página 10: Descripción De Los Paneles
Descripción de los paneles En la tabla 6 se describen los elementos de los paneles. Tabla 6. Elementos de los paneles. Núm. Descripción Pantalla Sirve para mostrar menús, opciones y resultados de pruebas. (arriba) Sirve para desplazar hacia arriba un menú o selección numérica. DOWN (abajo) Sirve para desplazar hacia abajo un menú... -
Página 11: Nombres De Cadenas
Nombres de cadenas Se trata de 16 ubicaciones en la memoria que se muestran después de seleccionar una opción del menú principal. En ellas se almacena información sobre cadenas para que no se deban introducir los mismos datos cada vez que se comprueba una cadena. Seleccione el nombre de cadena cuya información quiera crear, ampliar o cambiar. -
Página 12: Opción Prueba Batería
VOLT/VASO: Número de voltios para un vaso (2, 4, 6, 8 ó 12). La opción predeterminada es 2 V. BORNES/VASO: Número de bornes para un vaso (2, 4, ó 6). La opción predeterminada es 2 bornes. SELECC. BATERÍA Fabricante de los vasos de la cadena. La opción predeterminada es ESPECIFICADO. -
Página 13: Opción Exportar Datos
Opción EXPORTAR DATOS Esta opción permite transferir resultados de pruebas a un PC mediante el receptor de infrarrojos (IR). Opción CAMBIAR REF. Sirve para cambiar el valor de referencia usado con una cadena sin alterar otros valores del menú . Para obtener más información acerca de los valores de referencia, consúltese el PARÁMETROS apartado “Establecer un valor de referencia”... - Página 14 TENS. BAJA Límite inferior de tensión para una cadena. Estos son los valores por defecto: • 2,1 V para un vaso de 2 V • 4.2 V para un vaso de 4 V • 6.3 V para un vaso de 6 V •...
-
Página 15: Capítulo 2: Preparativos
RESUMEN DE CADENA Consúltese el apartado “Uso de la media del ”. RESUMEN DE CADENA 5. Póngase en contacto con el fabricante del vaso o Midtronics para obtener una lista de valores de referencia válidos para tipos comunes de vaso: www.midtronics.com... -
Página 16: Comprobación De Vasos De Muestra
Nota: RESUMEN DE CADENA de orientación. Midtronics actualiza los valores de referencia cuando se crean otros nuevos. Si crea un valor de referencia para algún modelo de vaso, remítalo por correo electrónico junto con cualquier información pertinente a net@midtronics.com, o por fax al número +1 630.323.7752 (Ref: lista de valores de referencia). -
Página 17: Configuración De Las Opciones Del Menú Utilidades
Para acceder al menú UTILIDADES 1. Mantenga pulsado el botón hasta que se encienda el analizador. MENU Pantalla: MIDTRONICS CELLTRON ADVANCED © 2003 MIDTRONICS MENÚ 1. PARÁMETROS 2. PRUEBA BATERÍA 3. VER PARÁMETROS 2. Pulse para ir hasta la opción y pulse... -
Página 18: Selección De Impresora (Tipo De Impres.)
si selecciona una opción que no desea cambiar, pulse para volver al menú Nota: ENTER principal. Selección de impresora (TIPO DE IMPRES.) Para configurar la impresora: 1. Pulse para ir a la opción . del menú y pulse TIPO DE IMPRES UTILIDADES ENTER. -
Página 19: Ajuste De La Fecha Y La Hora (Fecha Y Hora)
Ajuste de la fecha y la hora (FECHA Y HORA) Para ajustar la fecha y la hora del analizador: 1. Pulse para ir a la opción del menú y pulse FECHA Y HORA UTILIDADES ENTER Pantalla: FECHA Y HORA 10/07/02 10:07 AM 2. - Página 20 2. Pulse para seleccionar el nombre de cadena que quiera modificar y pulse ENTER Pantalla: NOMBRE DE CADENA 01. CADENA 01 3. Pulse para desplazarse por las letras, los números y los símbolos de cada espacio dentro del nombre, y pulse después de cada elección.
