Una buena conexión de datos requiere de un cable adecuado. El cable
estándar de micrófono no puede transmitir correctamente señal DMX a
largas distancias. Para obtener resultados óptimos se deberá utilizar
cable diseñado específicamente para aplicaciones RS-485. Su
distribuidor Martin le puede suministrar cable de alta calidad en varias
longitudes.
El cable de datos se puede conectar a unidades Ego X Series a través de
los conectores XLR del panel de control, que están cableados con el pin 1
a malla (tierra), pin 2 a señal - (cold), y pin 3 a señal + (hot). Esta
configuración es compatible con el estándar para aparatos DMX.
Dependiendo del controlador y del resto de unidades conectadas puede
ser necesario la utilización de cables adaptadores. Algunos aparatos
disponen de conectores XLR de 5 contactos y otros tienen la polaridad de
las señales invertidas (pin 2 hot y pin 3 cold). Normalmente, la polaridad
de señal está indicada en el aparato.
Conexión de una línea de datos a un controlador DMX
1. Conectar un buen cable a la salida DMX del controlador. Si el
controlador dispone de conector XLR de salida de 5 pines, utilizar un
adaptador 5-pin macho a 3-pin hembra (P/N 11820005).
2. Conectar el cable a la entrada XLR macho del primer aparato de la
línea.
3. Conectar el resto de aparatos de salida a entrada. Si conectamos dos
aparatos con polaridad inversa en los pines 2 y 3, deberemos utilizar
un cable inversor de fase entre ambos aparatos.
4. Finalizar la línea insertando un conector XLR macho final de línea.
(P/N 91613017) en la salida del último aparato. Un conector final es

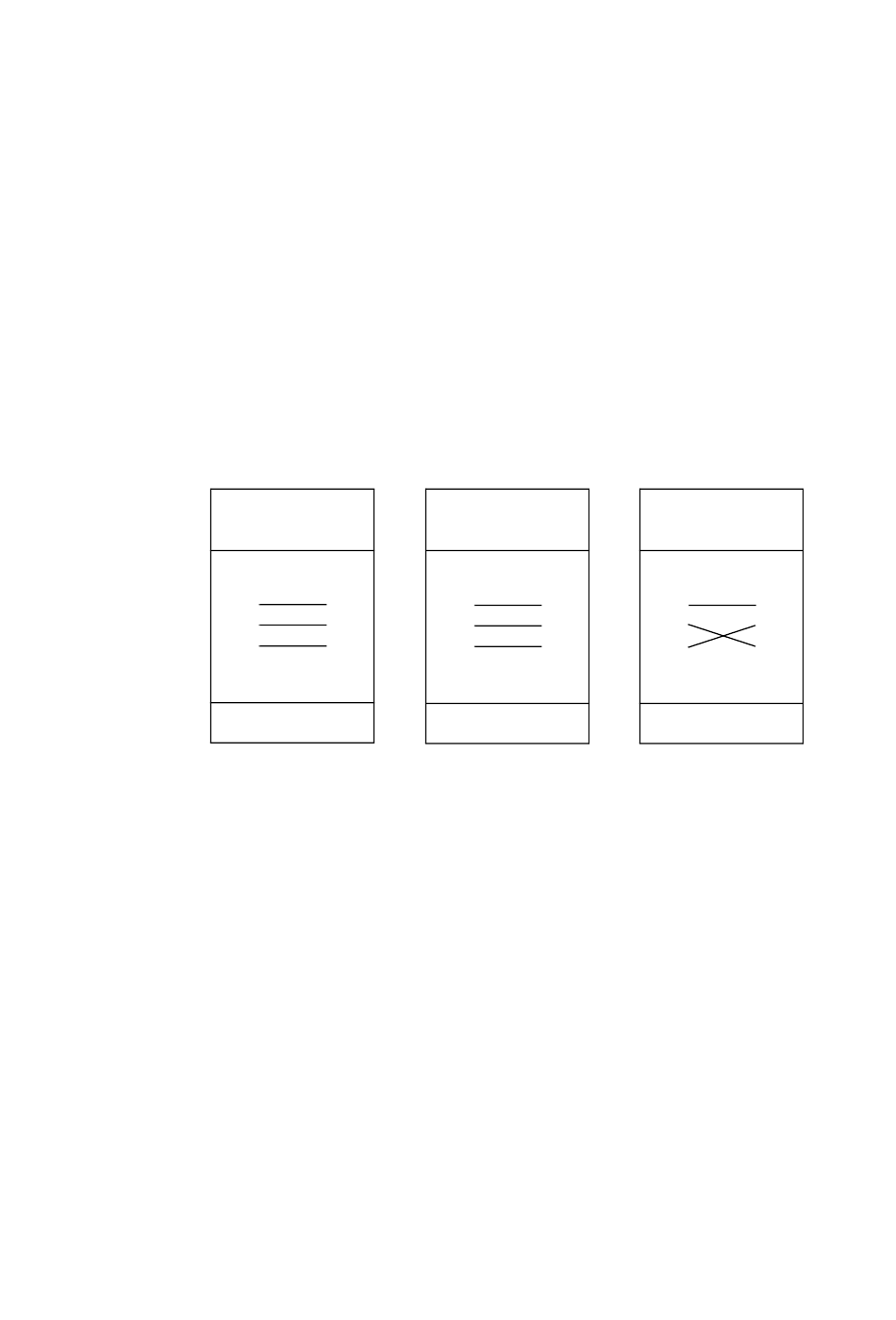

Adaptador
5-pin a 3- pin
Macho
Hembra
1
1
2
2
3
3
4
5
P/N 11820005
Instalación
Adaptador
3-pin a 5-pin
Macho
Hembra
1
1
2
2
3
3
4
5
P/N 11820004
Adaptador
Inversor de Fase
3-pin a 3-pin
Macho
Hembra
1
1
2
2
3
3
P/N 11820006
11
