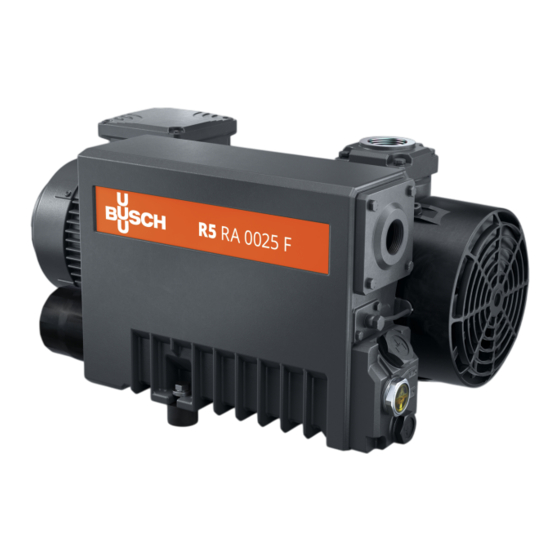

- Página 1 Bombas de vacío de paletas rotativas RA 0025 F, RA 0040 F RA 0063 F, RA 0100 F Manual de instrucciones 0870209168 | A0005_es | Instrucciones originales 10/10/2022...
-
Página 2: Tabla De Contenido
Índice de contenido Índice de contenido Seguridad ................................Descripción del producto ............................ Principio de funcionamiento..........................Uso previsto ................................. Controles de arranque............................Accesorios opcionales............................2.4.1 Válvula de lastre de gas........................2.4.2 Filtro de aspiración ..........................2.4.3 Nivostato ..............................Transporte ................................Almacenamiento..............................Instalación ................................ -
Página 3: Seguridad
Antes de manipular la máquina, debe haber leído y comprendido este manual de instrucciones. Si necesita cualquier aclaración, póngase en contacto con su representante de Busch. Lea atentamente este manual antes de usar la máquina y guárdelo para poder consultarlo más ade- lante. -
Página 4: Descripción Del Producto
2 | Descripción del producto Descripción del producto Descripción Conexión de aspiración Conexión de escape Mirilla de aceite Tapón de drenaje de aceite Placa de características Filtro de aceite Flecha de sentido de giro Separador de aceite Filtro de escape Tapón de llenado de aceite Válvula gas-ballast Caja de bornes del motor... -
Página 5: Principio De Funcionamiento
La máquina está diseñada para su instalación en interiores. En caso de instalación en el exterior, consulte a su representante de Busch acerca de la adopción de precauciones específicas. La máquina es capaz de mantener el vacío límite, véase Datos técnicos [➔ 30]. -
Página 6: Controles De Arranque
2 | Descripción del producto Para ver las condiciones ambientales permitidas, consulte Datos técnicos [➔ 30]. Controles de arranque La máquina no dispone de controles de arranque. El control de la máquina debe suministrarse du- rante la instalación. Se puede equipar la máquina con un motor de arranque suave. Accesorios opcionales 2.4.1 Válvula de lastre de gas... -
Página 7: Transporte
Transporte | 3 Transporte ADVERTENCIA Carga suspendida. Existe riesgo de lesiones graves. ● No camine, se detenga ni trabaje bajo cargas suspendidas. ADVERTENCIA Levantamiento de la máquina utilizando la armella del motor. Existe riesgo de lesiones graves. ● No levantar la máquina utilizando la armella colocada en el motor. Levantar la máquina única- mente de la manera mostrada. - Página 8 3 | Transporte Descripción Utilice la argolla de transporte (TL) para elevar la máquina. ● Compruebe que la máquina no haya sufrido daños durante el transporte. Si la máquina está fijada a una placa de base: ● Retire la máquina de la placa de base. 8 | 36 Instruction Manual R5 RA 0025-0100 F_ES_es...
-
Página 9: Almacenamiento
Almacenamiento | 4 Almacenamiento ● Cierre todas las aberturas con cinta adhesiva o reutilice los tapones suministrados. Si se va a almacenar la máquina durante más de 3 meses: ● Envuelva la máquina con una película anticorrosiva. ● Guarde la máquina en un lugar cerrado, seco y sin polvo a una temperatura de entre 0 ... 40 °C, a ser posible en su embalaje original. -
Página 10: Instalación
Si se instala la máquina a una altitud superior a 1000 metros sobre el nivel del mar: ● Póngase en contacto con su representante de Busch, ya que será necesario reducir la potencia máxima del motor o limitar la temperatura ambiente. -
Página 11: Conductos De Conexión
En caso de que los conductos de conexión presenten una gran longitud, se recomienda utilizar unas anchuras mayores para evitar la pérdida de eficiencia. Solicite asesoramiento del representante de Busch. 5.2.1 Conexión de aspiración AVISO Penetración de objetos extraños o líquidos. -
Página 12: Llenado De Aceite
Utilización de un aceite inadecuado. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 30] y en Aceite [➔ 32]. Descripción 1 x junta tórica, ref.: 0486 000 590... -
Página 13: Conexión Eléctrica
● Si la máquina está equipada con un conector de alimentación eléctrica, instale un dispositivo de protección de corriente residual para proteger a las personas en caso de pérdida de aislamiento. ● Busch recomienda instalar un dispositivo de protección residual de tipo B y adecuado para la instalación eléctrica. -
Página 14: Esquema Eléctrico De Motor Monofásico
● Instale una protección frente a las sobrecargas en el motor siguiendo la norma EN 60204-1. ● Busch recomienda instalar un disyuntor de curva D. ● Conecte el conductor de puesta a tierra. -
Página 15: Conexión Eléctrica De Los Dispositivos De Monitorización
9 pines (alta tensión): Conexión eléctrica de los dispositivos de monitorización NOTA Para prevenir potenciales alarmas molestas, Busch recomienda configurar el sistema de con- trol con un retardo de tiempo de al menos 20 segundos. 6.4.1 Esquema eléctrico del nivostato (opcional) Referencia: 0652 203 669 Datos eléctricos:... -
Página 16: Puesta En Servicio
7 | Puesta en servicio Puesta en servicio AVISO Es posible que se envíe la máquina sin aceite. Si se utiliza la máquina sin aceite, se dañará rápidamente. ● Antes de la puesta en servicio, debe rellenarse la máquina con aceite; consulte Llenado de aceite [➔ 12]. -
Página 17: Transporte De Vapores Condensables
Transporte de vapores condensables Se tolera la presencia de vapor de agua en el caudal de gas dentro de ciertos límites. El transporte de otros vapores deberá acordarse con Busch. En caso de que vayan a bombearse vapores condensables: INICIO ●... -
Página 18: Mantenimiento
Existe el riesgo de fallos prematuros y pérdida de eficiencia. ● Los trabajos de mantenimiento solo deben ser realizados por personal cualificado. ● Respete los intervalos de mantenimiento o encargue el mantenimiento a su representante de Busch. AVISO Utilización de productos de limpieza inadecuados. -
Página 19: Plan De Mantenimiento
Si fuera necesario, realice una revisión general de la máquina. * Intervalo de servicio para aceite sintético, acorte el intervalo en caso de utilizar aceite mineral, póngase en contacto con un Taller Autorizado de Busch. Inspección del nivel de aceite ● Apague la máquina. -
Página 20: Cambio Del Aceite Y Del Filtro Del Aceite
AVISO Utilización de un aceite inadecuado. Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Utilice exclusivamente un aceite previamente aprobado y recomendado por Busch. Descripción 1 x junta tórica, ref.: 0486 000 505 20 | 36 Instruction Manual R5 RA 0025-0100 F_ES_es... - Página 21 Mantenimiento | 8 Descripción Piezas de repuesto originales de Busch 1 x filtro de aceite (OF), ref.: 0531 000 Consulte el tipo y la capacidad de aceite en Datos técnicos [➔ 30] y en Aceite [➔ 32]. Descripción 1 x junta tórica, ref.: 0486 000 590...
-
Página 22: Cambio Del Filtro De Escape
8 | Mantenimiento Cambio del filtro de escape Descripción Llave de 10 mm RA 0025/0040 F: 1 x filtro de escape (EF) RA 0063/0100 F: 2 x filtro de escape (EF) 22 | 36 Instruction Manual R5 RA 0025-0100 F_ES_es... - Página 23 Mantenimiento | 8 Descripción Piezas de repuesto originales de Busch RA 0025/0040 F: 1x junta plana RA RA 0025/0040 F: 1 separador de aceite 0063/0100 F: 2x juntas planas ref.: 0480 (EF) ref.: 0532 140 156 RA 0063/0100 F: 000 112 2 separadores de aceite (EF) ref.: 0532...
-
Página 24: Revisión General
● Descontamine la máquina en la medida de lo posible e indique la situación de contaminación en una "Declaración de Contaminación". El Servicio de Mantenimiento de Busch únicamente aceptará las máquinas que reciba acompañadas de una "Declaración de Contaminación" debidamente rellenada y firmada con carácter jurídicamen- te válido (impreso descargable en www.buschvacuum.com) "en inglés"... -
Página 25: Puesta Fuera De Servicio
Puesta fuera de servicio | 10 Puesta fuera de servicio PELIGRO Cables con electricidad. Riesgo de descarga eléctrica. ● Los trabajos de instalación eléctrica deben ser realizados únicamente por personal cualificado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de llevar a cabo cualquier acción que requiera tocar la máquina, deje que esta se enfríe. ●... -
Página 26: Piezas De Repuesto
11 | Piezas de repuesto Piezas de repuesto AVISO Uso de piezas de repuesto no originales de Busch, Existe el riesgo de fallos prematuros. Pérdida de eficiencia. ● Para garantizar el funcionamiento correcto de la máquina y validar la garantía, deben utilizarse exclusivamente piezas de repuesto y consumibles originales de Busch. -
Página 27: Solución De Problemas
Solución de problemas | 12 Solución de problemas PELIGRO Cables con electricidad. Riesgo de descarga eléctrica. ● Los trabajos de instalación eléctrica deben ser realizados únicamente por personal cualificado. PRECAUCIÓN Superficies muy calientes. Existe riesgo de quemaduras. ● Antes de llevar a cabo cualquier acción que requiera tocar la máquina, deje que esta se enfríe. La ilustración muestra piezas que pueden verse afectadas durante la solución de problemas: Descripción Problema... - Página 28 (opcional) está parcialmente tro de entrada. obstruido. Algunas piezas internas están ● Repare la máquina (contac- desgastadas o dañadas. tar con Busch). La máquina hace mucho ruido Acoplamiento (CPL) desgasta- ● Cambie el acoplamiento. cuando está funcionando. Paletas atascadas.
- Página 29 ● Modifique el modo de fun- cionamiento (véase Trans- porte de vapores condensa- bles [➔ 17]). Para solucionar problemas no mencionados en el cuadro de solución de problemas, póngase en contacto con su representante de Busch. Instruction Manual R5 RA 0025-0100 F_ES_es 29 | 36...
-
Página 30: Datos Técnicos
13 | Datos técnicos Datos técnicos RA 0025 F RA 0040 F Caudal nominal m³/h 25 / 30 40 / 48 (50 Hz / 60 Hz) ACFM 14,7 / 17,6 23,5 / 28,2 Vacío límite hPa (mbar) abs. 0,1 ... 0,5 ► véase la placa identificativa (sin válvula gas-ballast) (NP) torr... - Página 31 Datos técnicos | 13 RA 0063 F RA 0100 F Caudal nominal m³/h 63 / 76 100 / 120 (50 Hz / 60 Hz) ACFM 37 / 44,7 58,8 / 70,6 Vacío límite hPa (mbar) abs. 0,1 ... 0,5 ► véase la placa identificativa (sin válvula gas-ballast) (NP) torr...
-
Página 32: Aceite
En caso de temperatura ambiente desfavorable se pueden utilizar aceites con otras viscosidades. Para más información, consulte a su representante de Busch. Para saber con qué aceite se ha rellenado la máquina, consulte la placa identificativa (NP). 32 | 36... -
Página 33: Declaración De Conformidad Ue
Esta declaración de conformidad y el marcado CE incorporado a la placa identificativa son válidos para máquina dentro del alcance del suministro de Busch. El fabricante emite esta declaración de conformidad bajo su exclusiva responsabilidad. Cuando esta máquina forme parte integrante de otra máquina, el fabricante de esta última (que también puede ser la empresa que utilice la máquina) debe seguir los procedimientos de evaluación de la conformidad de su máquina o planta, emitir una declaración de conformidad de la misma e incor-... -
Página 34: Declaración De Conformidad Del Reino Unido
Esta declaración de conformidad y el marcado UKCA incorporado a la placa identificativa son válidos para la máquina dentro del alcance de suministro de Busch. El fabricante emite esta declaración de conformidad bajo su exclusiva responsabilidad. Cuando esta máquina forme parte integrante de otra máquina, el fabricante de esta última (que también puede ser la empresa que utilice la máquina) debe seguir los procedimientos de evaluación de la conformidad de su máquina o planta, emitir una declaración de conformidad de la misma e incor-... - Página 35 Notas Instruction Manual R5 RA 0025-0100 F_ES_es 35 | 36...
- Página 36 Con una red de más de 60 empresas en más de 40 países y agencias por todo el mundo, Busch cuenta con presencia global. En cada país, nuestro personal local altamente formado proporciona una asistencia a medida respaldada por una red global de experiencia.
