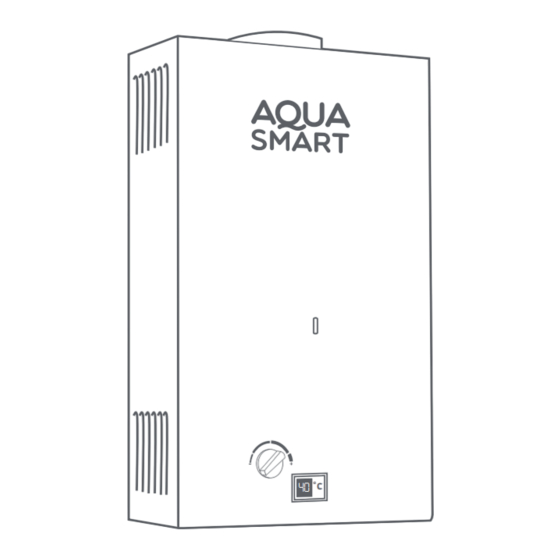

- Página 1 Calentador de agua Instantáneo Modelo ASI-05 B ˚C...
-
Página 2: Tabla De Contenido
AQUA SMART Calentador de agua Instantáneo Antes del primer uso, lee cuidadosamente este manual y consérvalo para futuras consultas. Índice Medidas de seguridad Advertencias Instrucciones de operación Instalación hidráulica Confirmación de hermeticidad Instalación de gas Operación Recomendaciones de mantenimiento Especificaciones eléctricas Precauciones contra bajas temperaturas Especificaciones... -
Página 3: Medidas De Seguridad
Medidas de seguridad ADVERTENCIAS Para hacer válida tu garantía en caso de necesitar asistencia telefónica sobre instalación y mantenimiento llama al 800 55 24672. Asegúrate de que un técnico especializado realice la instalación del calentador. Coloca el calentador de agua en un lugar ventilado a una altura de 100 a 120 cm del suelo. -
Página 4: Instrucciones De Operación
15. Para asegurar un mejor funcionamiento, protege este producto del viento, polvo y lluvia. 16. Instala el calentador en un espacio de mínimo 8m , con ventilación natural y salida de gases producto de la combustión. 17. Sigue el reglamento local de instalación para instalar tu calentador de agua. -
Página 5: Instalación Hidráulica
Instalación Hidráulica Existen dos tipos de instalación hidráulica: Sistema abierto Sistema abierto (por medio de tinaco) para alimentación de agua al calentador: se debe instalar en la salida de agua caliente un jarro de aire. Es aquel en el que el agua es almacenada en un depósito de agua elevado (tinaco) y surtida a la instalación por gravedad. -
Página 6: Confirmación De Hermeticidad
NOTA. En caso de que el calentador requiera un ducto para la correcta extracción de los gases de combustión, este debe ser exclusivo para la salida de los gases del calentador. Actualmente se han desarrollado en el mercado diversos dispositivos para la conducción de GAS y AGUA, nuestros calentadores funcionan correctamente con cualquier tipo de ducto especializado para conducción de estos fluidos, siempre y cuando estos dispositivos se instalen... -
Página 7: Instalación De Gas
Instalación de gas Verifique que el gas especificado en su calentador de agua corresponda a su instalación. Un calentador de agua que use Gas Natural no funcionará con seguridad con Gas LP y viceversa. Para solicitar la conversión de gas, llame al Centro de Instalación y Mantenimiento. -
Página 8: Operación
• Gas LP: (Embotellado) 2,74 kPa (27,94 gf/cm Presiones incorrectas ocasionarán un funcionamiento inadecuado de su calentador. Es conveniente que el técnico que instale su calentador de agua tome lectura de la presión. Ésta deberá ser tomada cuando el quemador se encuentre encendido y justo a la entrada. -
Página 9: Recomendaciones De Mantenimiento
Ø EXTERIOR Fig. 5 1.COLLARÍN 23. SENSOR SEGURIDAD APAGADO 2.CORTATIRO 18. RESPALDO 3.CÁMARA DE 20. PERFORACIONES COMBUSTIÓN PARA ANCLAJE 17. BUJÍA ENCENDIDO 4. TUBO DE SERPENTÍN 16. QUEMADOR 5. SENSOR DE IONIZACIÓN 15. FLOW SWITCH LLAMA 19. DISPLAY DE 21. FRENTE TEMPERATURA DE AGUA 6. -
Página 10: Precauciones Contra Bajas
Circuito de gas: comprueba que los ductos están libres de sedimentos haciendo funcionar el calentador y abriendo la llave de agua caliente. Al cerrarla, el quemador debe de apagarse. Sustituye las baterías una vez al año o cuando se agoten. Siempre utiliza las piezas originales (Fig. - Página 11 Diagrama Electrónico. HV I TIERRA Fig. 6 Electroválvulas Flow Switch (**) Caja de baterías Interruptor Bujías de encendido Sensor de ionización Sensor de seguridad de sobrecalentamiento (*) Módulo de control Display (*) 10. Sensor T° agua (NTC) (*) • (*) Solo en los modelos que lo incorporan.
-
Página 12: Especificaciones
Especificaciones Descripción Unidades Aquasmart ASI-05 B Capacidad a nivel del mar (L/min) (L/min) Capacidad a 2200 metros sobre nivel del mar (L/min) (L/min) Recomendación No. de servicios unidad Frente 30,0 Dimensiones Fondo 13,5 Alto 48,8 Peso Carga térmica 6,97 Eficiencia térmica del producto (%) Presión hidráulica máxima de trabajo... -
Página 13: Soluciones
Soluciones Falla Posible causa Solución/Chequeo No hay chispa, No tiene pilas, pilas descargadas. Verificar que se encuentren instaladas las pilas. Instalar pilas tipo no enciende, “D” (Utilizar pila alcalina - nuevas), sustituir pilas existentes. no funciona nada. Módulo de control electrónico dañado. Llamar al Centro de instalación y mantenimiento. -
Página 14: Fabricado Por
FABRICADO POR: CALENTADORES DE AMÉRICA, S.A. DE C.V. BLVD. ISIDRO LÓPEZ ZERTUCHE # 1839, COL. UNIVERSIDAD, C.P. 25260, SALTILLO, COAHUILA TEL. (55) 56400601 PÓLIZA DE GARANTÍA ertificado de Garantía. Calentador de Agua de Paso Tipo Instantáneo Calentadores de América, S.A. de C.V. Blvd. Isidro López Zertuche #1839, Col. Universidad, C.P. -
Página 15: Fecha De Compra
4. Daños producidos por reparaciones efectuadas por personal ajeno a nuestros Centros de Instalación y Mantenimiento Autorizados. 5. Daños ocasionados por presiones de gas y/o hidrostáticas superiores a las indicadas como máximas en el instructivo de instalación. 6. Daños producidos por el uso de partes que no sean genuinas o legítimas de fábrica.
