DBDrums db6 V2 Manual De Usuario

Batería electrónica
Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
dbdrums
dbdrums
Batería electrónica
db6 V2
Modelo
Manual de usuario-Español

Publicidad

loading

Resumen de contenidos para DBDrums db6 V2

  • Página 1 Batería electrónica db6 V2 Modelo Manual de usuario-Español...

  • Página 2: El Cuidado De Su Set De Batería Digital

    Felicitaciones! Gracias por comprar este set de batería digital. El set ha sido desarrollado para actuar y ser tocado como una batería real. Antes de usar el instrumento, le recomendamos que lea este manual. El cuidado de su set de batería digital Locación Manejo y transporte - No exponga la unidad a las siguientes...

  • Página 3: Tabla De Contenido

    Contenido 1. Funciones del módulo....4 Paneo del pad..........12 Panel frontal........4 Afinación del pad........12 Panel trasero........5 Establecer kit de usuario......12 Display..........6 Ajustes de canción........13 2. Conectar con dispositivos externos. Selección de canción ....... 13 ............6 Reproducción de canción......

  • Página 4: Funciones Del Módulo

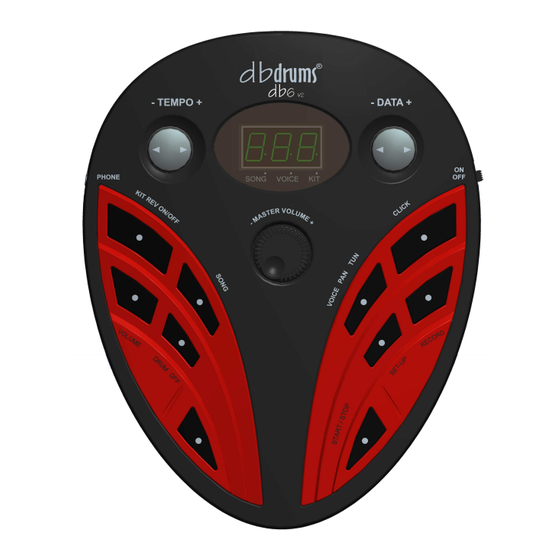

    Funciones Panel Frontal -MASTER VOLUME+ DRUM OFF Ajusta el volumen de auriculares y Enciende y apaga el sonido de DEMO SONG. de la salida de línea. VOLUME LED Display Ajusta volumen acompañamiento Muestra el menú de parámetros. percusión. -TEMPO+ CLICK Entrar en los ajustes de tempo Control de metrónomo.

  • Página 5: Panel Trasero

    Panel trasero Interfaz USB Se conecta con la PC o MAC para enviar señal midi. Puerto MIDI IN/OUT Se conecta con dispositivos midi externos (Señal midi del kit por MIDI OUT hacia una fuente de audio externa. Señal MIDI externa el kit vía MIDI IN.) Conector de Trigger Conector de entrada de la señal de pads.

  • Página 6: Display

    Display led El LED “drum kit“se encenderá. El número representa el número del kit “VOICE“ encenderá: numero representa el número de sonido. El LED “PRESET SONG “ se encenderá: el numero representa el número del preset de canción. 4. Conectar con dispositivos externos Conectando con sistema de audio o amplificador Conectar un extremo con L/mono R, y el otro con un sistema de audio o amplificador.

  • Página 7: Conectar Con Mp3 O Cd

    Conectar con auriculares Conectar auriculares con el conector stereo 1/8" en el módulo (si tiene un conector 1/4" use un adaptador). El volumen se controla con la perilla de volumen en el módulo. Conectar con mp3 o reproductor de cd Conectar la salida de MP3 o CD con el conector AUX IN del módulo.

  • Página 8: Conectar Con La Pc

    Conectar con PC o MAC 1). Conectar la PC/MAC vía USB Recibe y envía señal MIDI. 2). Conectar PC/MAC vía MIDI MIDI IN: recibe señal MIDI externa. MIDI OUT: Envía señal del pad a un dispositivo MIDI externo o PC. Conectar con teclado MIDI Puerto MIDI: Conectar con el conector MIDI OUT del teclado MIDI o de los pads como la fuente de audio externa para controlar el kit.

  • Página 9: Fuente De Poder

    Fuente 9 V 1). Apague el módulo. 2). Conecte la fuente en el conector DC IN. 3). Confirme que todos los pads estén conectados correctamente. Baje el volumen al mínimo, luego encienda el modulo. La luz del Display se encenderá y entrara al menú principal del kit. Apague el switch ON/off antes de conectar otros dispositivos.

  • Página 10: Operaciones

    5. Operaciones Encendido 1). Asegurarse que todos los cables estén bien conectados, luego baje el volumen al mínimo y después encienda el modulo. POWER - MASTER VOLUME+ 2). Cuando el Display se enciende, entre al menú de operaciones del módulo (entrará al menú...

  • Página 11: Seleccionar Kit Y Reverb

    Seleccionar drum kit y reverb 1). Presione el botón [KIT REV ON/OFF] para entrar a los ajustes del kit o para cambiar el efecto de reverb del kit. 2). Presione el botón [KIT REV ON/OFF] para entrar en la selección. El Display muestra el número de kit y el led KIT se enciende.

  • Página 12: Seleccionar Sonido Del Pad

    VOICE 2). Golpee el pad que quiera modificar para asignarle un sonido. Use el botón [-DATA+] para seleccionar el sonido. Los números de sonidos van de: 001-250 Ajustar volumen de pad 1). Cuando ajuste el volumen del pad, presione el botón [VOICE VOL/PAN/TUN] para ingresar a los ajustes de volumen de pad.

  • Página 13: Ajustes De Canción

    seleccionar el sonido del pad y sus parámetros, ej. Voice, volumen, L/R pan, tuning. Este módulo tiene 30 kits: Preset drum kits: KIT01---20 User drum kits: USER01---10 1). En el menú drum kit, presione el botón [SAVE] para entrar en los ajustes de drum kit de usuario.

  • Página 14: Volumen De Acompañamiento

    Volumen de acompañamiento Durante las reproducciones usuario puede ajustar el volumen del acompañamiento y del sonido de la batería. 1). Presione el botón [ACCOMP VOLUME] para ingresar a los ajustes de acompañamiento de volumen. El Display muestra la letra A primero, y el valor de acompañamiento de canción después.

  • Página 15: Ajustes De Tempo Y Del Click

    Ajustes de Tempo y Metrónomo Tempo 1). Presione el botón [-TEMPO+] para ingresar a los ajustes de tempo y cambiar el “click “del metrónomo y el tempo de la canción los valores van de 35-280. 2). Si el tempo no cambia en 2 segundos, el módulo volverá al menú principal automáticamente.

  • Página 16: Reproducir La Canción Grabada

    1). Durante la grabación, la función del metrónomo no va a activarse automáticamente. Si el usuario quiere iniciar el metrónomo, debe presionar el botón [CLICK] antes de la grabación, no después. 2). El sonido del metrónomo no puede ser grabado. 3).

  • Página 17: Curva Del Trigger

    2). Use el botón [-DATA+] para ajustar el nivel de sensibilidad del rechazo de crosstalk ( 01- 16). Cuanto más grande esas grande el valor más grande es el nivel de rechazo. Curva del Trigger 1). Presione el botón [SET UP] continuamente para ingresar a los ajustes de curva de Trigger.

  • Página 18: Guardar El Set-Up

    Guardar el set-up Presione el botón [SAVE] para guardar los 3 ajustes mencionados anteriormente: sensitivity/crosstalk rejection/striking force Local control 1). Presione el botón [SET UP] para ingresar en los ajustes locales. Muestra el estatus de los controles locales: control status: “LoN “para ON y “LoF” para OFF. Use los botones [- DATA+] para cambiarlos.

  • Página 19: Reseteo De Ajustes

    9. Reseteo de ajustes Presione los botones [TEMPO+] y [SET UP] al mismo tiempo. Esto resetea directamente a los ajustes de fábrica: Todos los kits de usuario: Voice/Volume/pan/tuning Todos los ajustes prácticos: sensitivity/crosstalk rejection/striking force curve Ajustes MIDI Este equipamiento es compatible con dispositivos MIDI. También es compatible con GM standard, y puede ser usado con múltiples fuentes de audio y software de secuencer de audio juntos.

  • Página 20: Lista Midi

    MIDI LIST MIDI IMPLEMENTATION CHART FUNCTION TRANSMITTED RECOGNIZED REMARKS Basic Default 10 Ch 1~16 Channel Changed Default Mode Massages Altered Note ********** 0~127 Number: True Voice ********** 0~127 Velocity Note On 99H,V=1~127 Note Off after Key's Touch Ch's Pitch Bend Control Bank Select Change...
