Montaje / Puesta en marcha
Abra la caja y saque con cuidado la unidad del sensor, la unidad remota y los accesorios.
Coloque la unidad del sensor en el área que quiere controlar. Si es posible, la unidad del
sensor debe instalarse a 0,45 m del suelo y a la menor distancia posible de las tuberías y
válvulas. Fije la unidad del sensor a la pared con dos tornillos.
Instale la unidad remota fuera del espacio confinado. Sujete el soporte con los tornillos.
Monte la unidad remota en el soporte. Este debe quedar fijo en el soporte.
Conecte la unidad del sensor a la unidad remota mediante el cable de comunicación. La
unidad del sensor está precableada con el cable de comunicación. Coloque el cable de 8 m
de longitud junto con el conector del cable de red al indicador remoto. Luego fíjelo a la pared
con las abrazaderas de cable de clavos. Conecte el cable de comunicación al indicador
remoto. Ahora es posible la comunicación con el indicador remoto.
La unidad del sensor dispone de dos relés con contactos libres de potencia, un relé para la alarma
1 y otro para la alarma 2. Ambos relés están precableados con un cable. Los contactos libres de
potencial permiten, por ejemplo, encender o apagar un ventilador para ventilar el espacio
controlado. Los relés cambian cuando la concentración de CO
la alarma 1.

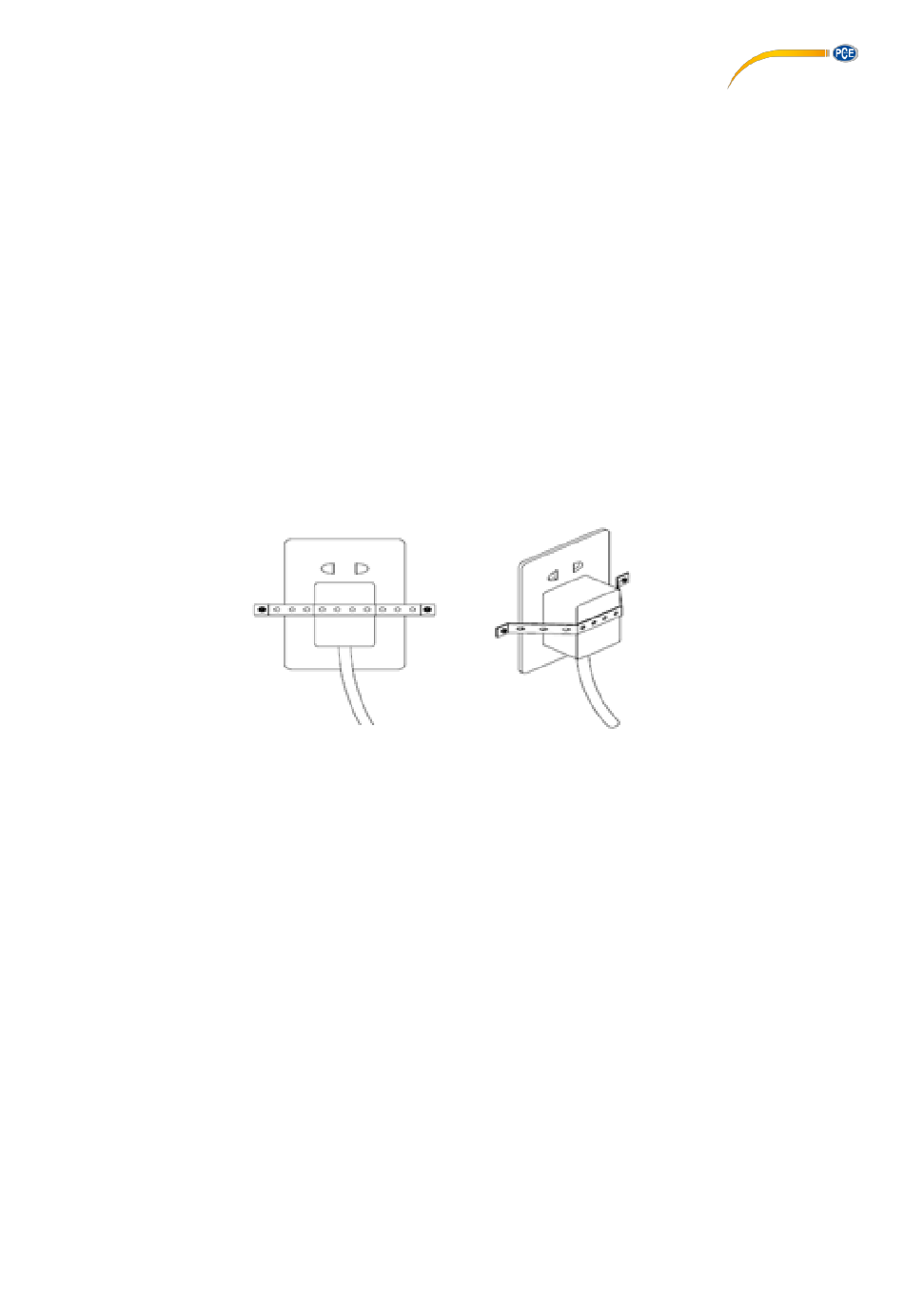

Conecte el adaptador de red a la toma de corriente. Fije la banda elástica de sujeción usando los
tacos y tornillos. La banda debe estar tan apretada que la fuente de alimentación no se pueda
extraer sin el uso de herramientas mecánicas. En cuanto conecte el adaptador de red a la toma
de corriente, la unidad del sensor y la unidad remota empezarán a funcionar. Compruebe la
comunicación entre ambas unidades seleccionando la función "DIAG". Si los cuatro LED
parpadean, se activa la señal acústica y las pantallas de la unidad del sensor y la unidad remota
muestran lo mismo, significa que la comunicación funciona correctamente.
© PCE Instruments
11
/ O
supera los valores límite de
2
2
