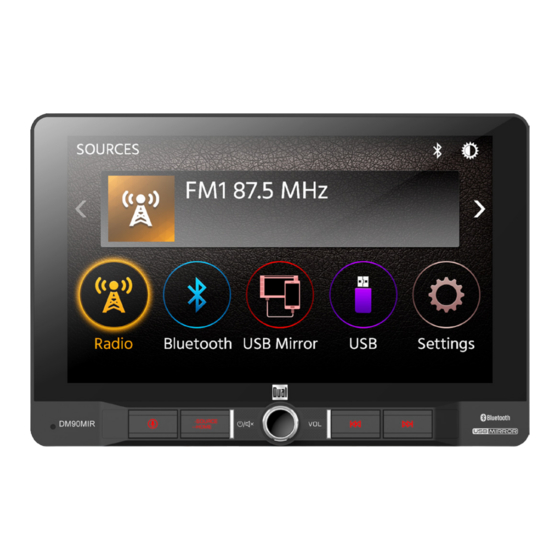

DM90MIR
MANUAL DE INSTALACIÓN & USUARIO
Receptor multimedia con USB Mirror™
con una pantalla TFT digital de 9 "

Publicidad

loading

Resumen de contenidos para Dual DM90MIR

  • Página 1 DM90MIR MANUAL DE INSTALACIÓN & USUARIO Receptor multimedia con USB Mirror™ con una pantalla TFT digital de 9 "...
  • Página 2 • Si tiene problemas durante la instalación, consulte con el distribuidor Dual. • Si la unidad no funciona correctamente, reiníciela. Si el problema persiste, consulte con el distribuidor de Dual más cercano o comuníquese con la asistencia técnica al teléfono @ 1-888-921-4088.
  • Página 3: Tabla De Contenido

    DM90MIR Tabla de Contenidos Pagina Advertencia ..........
  • Página 4: Advertencia

    DM90MIR Advertencia Luego de la instalación de este reproductor de DVD/Monitor (“unidad”) en el vehículo, el conductor no debe hacer funcionar esta unidad para mirar videos o jugar juegos de video mientras maneja. De no seguir estas instrucciones, se puede producir una distracción por parte del conductor que podría producir daño severo o la muerte a los ocupantes del...
  • Página 5: Conformidad Con La Fcc

    DM90MIR Conformidad con la FCC Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que puede causar funcionamiento no deseado.
  • Página 6: Preparación / Montaje

    DM90MIR Preparación Antes de comenzar • Desconecte el terminal negativo de la batería. Pida instrucciones a un técnico calificado. • Evite instalar la unidad donde pueda estar sujeta a altas temperaturas, como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración excesiva.
  • Página 7: Rotación De La Pantalla

    DM90MIR Rotación de la Pantalla El ángulo de la pantalla puede La altura de la pantalla se ajusta girar de lado a lado. hasta 1,5" hacia abajo. La profundidad de la pantalla se puede ajustar La pantalla se inclina hacia hacia adelante de 0"...
  • Página 8: Diagrama De Conexión

    DM90MIR Diagrama de Conexión de Entradas/Salidas Antena de radio Micrófono externo Fusible Reemplace el fusible con la misma especi cación. 20PI N Nota: Cuando reemplace un fusible, asegúrese de usar el tipo y amperaje correcto. Usar un fusible incorrecto podría dañar la unidad. La unidad utiliza (1) fusible tipo mini ATC de 15 amperes que se encuentra en el conector de alimentación.
  • Página 9: Ubicaciones De Los Controles

    DM90MIR Ubicaciones de los Controles The radio display features the following functions and displays: Control de voz Fuento / Inicio Encendido / Volumen / Mudo Anterior Siguiente Reiniciar / Puerto USB...
  • Página 10: Funcionamiento General

    DM90MIR Funcionamiento General Encendido/Apagado Presione brevemente a para encender la unidad. Mantenga presionado para apagar la unidad. Volumen Presione "VOL+" o "VOL-"para aumentar o disminuir el nivel de volumen. Mudo Presione momentáneamente MUTE para silenciar el audio; aparecerá en la pantalla. Presione nuevamente MUTE para volver al volumen antes seleccionado.
  • Página 11 DM90MIR Funcionamiento General Desde el menú principal, presionar SETUP para acceder al menú de configuración y seleccione una de las categorías a través de la parte inferior: General, Audio, Pantalla y Otros. Seleccione la categoría y ajuste cualquiera de las opciones disponibles usando la pantalla táctil.
  • Página 12: Funcionamiento Audio

    DM90MIR Funcionamiento Audio Menú del Desde la pantalla del menú principal, presione el icono del ecualizador ecualizador en la pantalla del menú principal para ajustar los controles de atenuación y balance, ecualizador (control de tono de 8 bandas y 8 ajustes preestablecidos de ecualizador).
  • Página 13: Funcionamiento Del Sintonizador Am/Fm

    DM90MIR Funcionamiento Sintonizador AM/FM Sintonizador Seleccione el ícono de sintonizador del Menú Principal. Menú Principal Presione para volver al menú principal. Modo Actual Muestra el modo actual de funcionamiento. Local / Distancia Presione para alternar entre sintonización local o distancia.
  • Página 14: Funcionamiento Del Usb

    DM90MIR Funcionamiento del USB Seleccione el ícono de USB del Menú Principal. Menú Principal Presione para volver al menú principal. Modo Actual Muestra el modo actual de funcionamiento. Presione para ajustar la configuración del ecualizador. Lista Presione para acceder a una lista de todos los archivos y carpetas del dispositivo.
  • Página 15: Compatibilidad Con Medios

    DM90MIR Compatibilidad de Medios Tipo de archivo FAT 12 Sistema de Archivos FAT 16/FAT 32  .mp3/.MP3/.Mp3/.mP3/.flac/ogg/.MP4/.Xvid  Extensión de Archivos .rmp/.m4a MPEG 1  Formato MPEG 2  MPEG MPEG 2.5  MPEG 1 32/44.1/48kHz Frecuencia de MPEG 2 12/16/22.05/24kHz...
  • Página 16 DM90MIR Compatibilidad de Medios Compatibilidad de Medios Los siguientes tipos de discos/archivos no son compatibles: • Formato MP3 PRO, listas de reproducción MP3 • Formato RMP • Formato AAC, AAC protegido, M4A Orden de Reproducción La secuencia de reproducción de MP3/MP4 comienza en la carpeta raíz del disco, memoria flash USB o tarjeta SD.
  • Página 17: Funcionamiento Del Bluetooth

    Bluetooth. Consulte el manual del usuario de su dispositivo para obtener más detalles. El nombre del dispositivo es "DM90MIR". La unidad puede estar en cualquier modo de operación para el proceso de vinculación. En algunos teléfonos, puede ser necesario hacer más de una vez si hay problemas de conectividad de...
  • Página 18: Bluetooth Operation

    DM90MIR Bluetooth Operation Dispositivos Presione para mostrar una lista de dispositivos emparejados. Todos los dispositivos conectados anteriormente que estén dentro del alcance se enumerarán por su nombre de dispositivo. Presione el nombre de un dispositivo para conectarse. Presione para acceder al menú del directorio telefónico.
  • Página 19: Funcionamiento Usb Mirror

    DM90MIR Funcionamiento de USB Mirror™ Para configurar las capacidades del USB Mirroring, seleccione USB Mirroring en el menú principal y siga las instrucciones en pantalla para conectar su teléfono Android o Apple iPhone. Una vez completada la configuración, la unidad reflejará la pantalla del teléfono en la pantalla de visualización de la misma.
  • Página 20: Entrada Trasera De Rca

    DM90MIR Entrada trasera de RCA Entrada A/V Conecte una fuente de audio / video opcional en la entrada RCA (trasera). Ajuste el volumen de la fuente de audio externa, según sea necesario (si está conectado a la salida de auriculares del dispositivo).
  • Página 21: Funcionamiento De Entrada Swc

    La interfaz SWC incorporada es compatible con módulos de control de volante de PAC. Se recomienda el PAC SWI-RC o Axxess ASWC-1. Se debe utilizar un adaptador externo para que el DM90MIR sea compatible con cualquier control del volante. Los siguientes controles están disponibles para la mayoría de los vehículos.
  • Página 22: Resolución De Problemas

    Guarde su recibo original de venta y entréguelo en caso de necesitar un servicio, ya que el recibo original se considera la mejor prueba de compra e indica la fecha en que compró su producto Dual. Nombre del Distribuidor Teléfono del Distribuidor...
  • Página 23: Especificaciones

    DM90MIR Especificaciones Sintonizador de FM Rango de sintonía: 87.5MHz-107.9MHz Sensibilidad útil: 10dBf 50 dB de sensibilidad de silencio: 20dbf Separación de estéreo @ 1kHz: 38dB Respuesta de frecuencia: 30Hz-13kHz Sintonizador de AM Rango de sintonía: 530kHz-1710kHz Sensibilidad útil: 24uV Respuesta de frecuencia: 30Hz-2.3kHz...
  • Página 24: Garantía

    Esta garantía se extiende al comprador minorista original por productos comprados a un Exclusión de ciertos daños: distribuidor Dual autorizado y utilizados en los Esta garantía es exclusiva y en lugar de Estados Unidos de América. cualquiera y todas las otras garantías, expresas o implícitas, incluyendo sin limitación las...
  • Página 25 Dual Electronics Corp. Llamada gratuita: 1-866-382-5476 Lunes-Viernes, 9AM-5PM EST www.dualav.com ©2021 Dual Electronics Corp. Todos los derechos reservados. NSA0921-V01 Impreso en China...
