Resumen de contenidos para warmhaus RecoWa

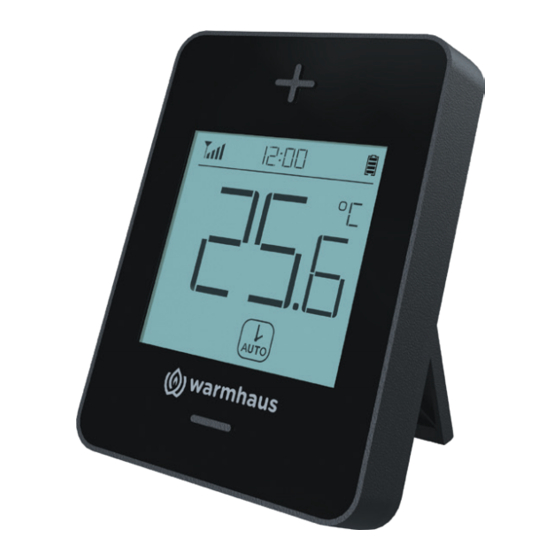

- Página 1 TERMOSTATO INTELIGENTE WI-FI Manual de uso e instalación...
-
Página 2: Tabla De Contenido
Restablecer ajustes de fábrica Deshabilitación del termostato CARACTERÍSTICAS DE LA APP Y CONFIGURACIÓN DEL MÓVIL Características de la app Instalación de la app RECOWA en el móvil Aplicación móvil Definición de usuario e información básica CONDICIONES DE GARANTÍA DECLARACIÓN DE CONFORMIDAD... -
Página 3: Introducción
Gracias a la app RECOWA, sin necesidad de estar en la vivienda, podrá visualizar en todo momento el funcionamiento de su caldera, y ajustar las siguientes funciones: a. -
Página 4: Normas De Seguridad
10. Un uso inadecuado, una instalación defectuosa o rotura del dispositivo, conlleva la exclusión de la garantía. ADVERTENCIA: Warmhaus A.S. se reserva el derecho de realizar mejoras en el dispositivo y realizar cambios en los accesorios, sin cambiar las características básicas del modelo descrito y mostrado en este manual. -
Página 5: Comodidad Cuando Quieras, Ahorra Cuando Quieras
COMODIDAD CUANDO QUIERAS, Pantalla retroiluminada, fácil de ver. AHORRA CUANDO QUIERAS Muy fácil de usar con solo dos botones, RecoWa es un Termostato ambiente Indicador de intensidad de la señal Inteligente WiFi con acceso a Internet y nivel de batería,... -
Página 6: Instalación
4. INSTALACIÓN 4.1 Componentes Figura 1: Componentes termostato RecoWa Wi-Fi. Termostato ambiente Cable comunicación de datos (OT– ON/OFF) Receptor Manual de uso e instalación Soporte pared Tornillos Pilas alcalinas AA (2uds) Tacos Cable de enchufe 4.2 Dimensiones termostato 32 mm... -
Página 7: Dimensiones Y Características Del Receptor
Sus características son: • Alimentación eléctrica: 220 V CA. • Gracias al protocolo universal OpenTherm, funciona con todas las calderas mixtas Warmhaus. • Funciona con todas las calderas mixtas no OpenTherm gracias a sucontacto on/off. • Mediante el protocolo OT(OpenTherm), intercambia constantemente información con la caldera. -
Página 8: Instalación Termostato Inteligente Wi-Fi
RECOWA TERMOSTATO CALDERA Cable conexión max 50m. Figura 5: Conexión del termostato inteligente Wi-Fi RecoWa. ¡La instalación y conexión eléctrica del termostato inteligente Wi-Fi solo debe ser realizada por personal cualificado! 4.4.2 Instalación del receptor La instalación del dispositivo solo debe ser realizada por personal cualificado. - Página 9 CONEXIÓN ELÉCTRICA Después de retirar el panel trasero, conecte el cable de alimentación, incluido la caja del termostato, al terminal de conexión de alimentación (230 V CA) ubicado en el lado inferior izquierdo del panel trasero, pero no conecte el enchufe de alimentación hasta completar todas las conexiones. La conexión entre receptor y caldera se realiza mediante 4 cables: - 2 cables rojos Señal Opentherm.
-
Página 10: Instalación De Las Pilas Del Termostato
Figura 8: Conexiones de la placa principal de la unidad de receptora. Interruptor de control del termostato (habilitado/ deshabilitado) On/Off Cable de comunicación Opentherm (rojo) Cable de comunicación ON/OFF (marrón) Cable de alimentación (230 V CA a 6 V CA) Transformador Botón para volver a la configuración de fábrica (Restablecer) Antena RF... - Página 11 Cuando se insertan las pilas por primera vez, la pantalla se ilumina y todos los símbolos aparecen durante un breve período de tiempo. Posteriormente, solo se mostrará la temperatura ambiente en la pantalla y se realizará la conexión automática entre termostato y receptor. Una vez establecida la conexión aparecerá...
-
Página 12: Ubicación Del Termostato
4. Coloque el termostato sobre el soporte trasero anclado en la pared. El termostato RECOWA ya está listo para su uso; puede ajustar la temperatura de la habitación con la ayuda de los botones + y - de la unidad. -
Página 13: Programación Termostato Recowa
5. PROGRAMACIÓN TERMOSTATO RECOWA 5.1 Características • Cuando se presionan las teclas + y -, puede modificarse la temperatura (± 0,1 grados) • La temperatura ambiente se muestra en grados Celsius o Fahrenheit (valor ajustable). • La pantalla muestra la temperatura de consigna. -
Página 14: Visualización Error Caldera
Si desea cambiar el set de temperatura, puede cambiarla presionando (+) y (-). Mantenga presionada una de las teclas, aumentará o disminuirá la consigna en intervalos de 0.1 y posteriormente con 0.5. Soltar las teclas una vez alcanzada la temperatura que desea. La temperatura queda guardada y el termostato volverá... -
Página 15: Restablecer Ajustes De Fábrica
Figura 15: Menú Si el indicador de fallo está activo, el código de error se mostrará después del menú de iluminación. Si se pulsa una de las teclas (+) o (-) en este menú, aparecerá «Rst». La caldera realizará un reset, debemos comprobar el código de fallo en el manual de uso e instalación de la caldera. -
Página 16: Deshabilitación Del Termostato
5.6 Deshabilitación del termostato Una vez conectado el termostato Recowa, los botones del panel de control de la caldera dejarán de estar activos. El control de la caldera pasará a hacerse desde el propio termostato o desde la app. Si por cualquier motivo, necesitamos controlar la caldera desde el mando de la propia caldera, debemos seguir uno de estos 2 pasos: 1. -
Página 17: Características De La Appy Configuración Del Móvil
6. CARACTERÍSTICAS DE LA APP Y CONFIGURACIÓN DEL MÓVIL 6.1 Características de la app > Posibilidad de conexión de más Visualización de: de un usuario. > Presión de circuito de instalación > Regulación de temperatura de ACS > Códigos de error de caldera y calefacción. -
Página 18: Instalación De La App Recowa En El Móvil
6.2 Instalación de la app RECOWA en su movil • Descargue la app RECOWA desde App Store o Google Play • Una vez descargada, abra la aplicación y acepte las condiciones de uso • Siga los pasos de instalación de la app •... -
Página 19: Condiciones De Garantía
8. La garantía no cubre los daños causados por terremotos, incendios, inundaciones u otros accidentes. 8. DECLARACION DE CONFORMIDAD WARMHAUS como fabricante, declara que el producto, cuya marca y modelo se especifican a continuación fue fabricado bajo su responsabilidad de acuerdo con las siguientes directivas y estándares. - Página 20 WARMHAUS RECOWA...
