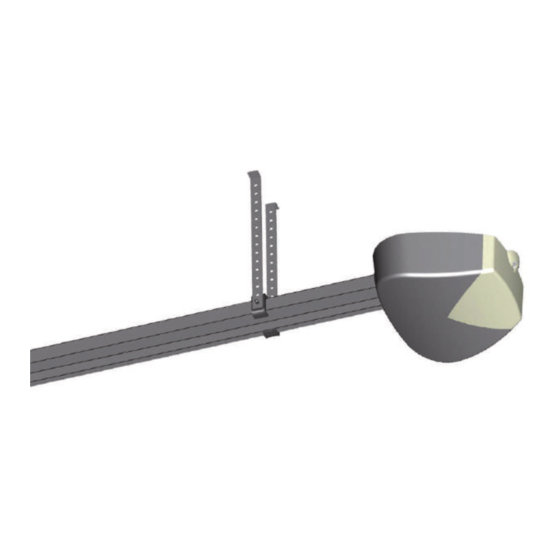

ZEN100E
mod.
ZEN60E
mod.
I
AUTOMAZIONE PER PORTE SEZIONALI E BASCULANTI.
F
AUTOMATISATION PAR ENTRAÎNEMENT POUR PORTES SECTIONNELLES ET BASCULANTES.
E
AUTOMATISMO PARA PUERTAS SECCIONALES Y BASCULANTES.
GB
AUTOMATION FOR SECTIONAL AND UP-AND-OVER DOORS.
D
SCHLEPPAUTOMATION FÜR SEKTIONAL- UND KIPPTORE.
NL
TREKAUTOMATISERING VOOR SECTIONAAL- EN KANTELDEUREN.
ZVLISTZENE
V. 12.2017
Publicidad
Manuales relacionados para Cardin ZEN100E
Resumen de contenidos para Cardin ZEN100E
- Página 1 ZVLISTZENE V. 12.2017 ZEN100E mod. ZEN60E mod. AUTOMAZIONE PER PORTE SEZIONALI E BASCULANTI. AUTOMATISATION PAR ENTRAÎNEMENT POUR PORTES SECTIONNELLES ET BASCULANTES. AUTOMATISMO PARA PUERTAS SECCIONALES Y BASCULANTES. AUTOMATION FOR SECTIONAL AND UP-AND-OVER DOORS. SCHLEPPAUTOMATION FÜR SEKTIONAL- UND KIPPTORE. TREKAUTOMATISERING VOOR SECTIONAAL- EN KANTELDEUREN.
-
Página 2: Modelos Y Características
MODELOS Y CARACTERÍSTICAS ZEN 60E: Motorreductor electromecánico irreversible, para uso residencial, motor de 24Vdc con encoder, fuerza de tracción máx. 600 N. Central y luz de cortesía incorporada. ZEN 100E: Motorreductor electromecánico irreversible, para uso residencial, motor de 24Vdc con encoder, fuerza de tracción máx. 1000 N. -
Página 3: Características Técnicas
CARACTERÍSTICAS TÉCNICAS ZEN 60E ZEN 100E Alimentación del motor 24 Vdc 24 Vdc Superficie máx. puerta 12 m Tiempo de apertura 20 sec 20 sec Corriente máx. absorbida (a 230VAC) 1.1 A 1.2 A Potencia máx. absorbida 230 W 260 W Corriente máx. -
Página 4: Edibujo De Conjunto (Fig. 1)
DIBUJO DE CONJUNTO (fig. 1) Fig. 1 1) Motorreductor 6) Antena 2) Central Z124 + Receptor OC2 7) Radiomando 3) Guías de transmisión 8) Luz intermitente 4) Soportes guía + estribos 9) Par de fotocélulas VEDO180 5) Brazo de transmisión 10) Línea de alimentación (230Vac) -
Página 5: Montaje De La Guía De Transmisión
MONTAJE DE LA GUÍA DE TRANSMISIÓN Si usted tuviera los perfiles modulares de 1060 mm o de 1600 mm, proceda con el ensamblaje de la guía tal como indicado en el procedimiento: - Colóquese sobre un espacio útil para apoyar la guía en su totalidad. - Afloje la tuerca D y extraiga el soporte de reenvío F (fig.2). -
Página 6: Instalación
INSTALACIÓN SECCIONAL: fije la guía de transmisión en el centro de la puerta seccional, directamente sobre el tubo del muelle, utilizando tacos y tornillos adecuados. Se aconseja instalar la guía a unos 40 mm por encima del paso del portón seccional (figs. 7 y 8). Nivele la guía y bloquéela con los soportes de la guía y con los estribos suministrados (fig.9). - Página 7 Fig. 11 Fig. 12 INSTALACIÓN DEL MOTORREDUCTOR: coloque el motorreductor en la parte final trasera de la guía hasta que el eje de tracción H se inserte completamente. Ayúdese girando el motorreductor. Fije el motorreductor con los tornillos de cabeza avellanada M8x30 (fig. 13). Posteriormente, prepare la instalación eléctrica. Si el garaje es pequeño y se desea mejorar la luminosidad, el motorreductor ZEN puede montarse girado 180°(al contrario de la fig.
-
Página 8: Edescripción De Las Piezas (Fig. 14)
DESCRIPCIÓN DE LAS PIEZAS (fig. 14) 1) Regleta de conexión de 230 V (línea, primario del transformador y luz intermitente) 2) Fusible de línea T2A 230V 3) Fusible de alimentación T10A 24V 4) Regleta de conexión del motor 24V y secundario del transformador (22V) 5) Regleta para la luz de cortesía 12V 10W 6) Conector para el encoder 7) Conector para la tarjeta radio opcional mod. -
Página 9: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS Para las conexiones observe las tablas 1 y 2 y la figura 15. En el caso de instalaciones ya montadas, es oportuno realizar un control general de las condiciones de los conductores (sección, aislamiento, contactos) y de los equipos auxiliares (fotocélulas, receptores, botoneras, selectores de llave, etc.). 1) Para la alimentación utilice el cable entregado 2x0,75 mm con enchufe. - Página 10 TAB. 2 Conexión de banda con contacto Normalmente Cerrado Conexión de banda con contacto Normalmente Abierto De conformidad con la normativa EN 12978 Entrada no utilizada. Conecte el borne 11 con el 10 y coloque el dip n° 10 en OFF Antenna c.c.
-
Página 11: Maniobra De Posicionamiento De La Puerta
MANIOBRA DE POSICIONAMIENTO DE LA PUERTA Con este procedimiento se puede maniobrar a placer la puerta conectada al motorreductor a fin de preparar la instalación para la programación y para saber si el motorreductor está conectado correctamente. ✓ Durante esta operación los botones funcionan en modo “hombre presente” y los dispositivos de seguridad están inhibidos. Procedimiento: 1) Manteniendo pulsado el botón PROG. -
Página 12: Programación De Los Tiempos
NOTA: si después del autoaprendizaje se colocan los DIP 6 y 9 en ON, el tiempo de pausa será por defecto de 30 seg. y la desaceleración durante el cierre tendrá un valor configurado por Cardin s.p.a , no estará habilitada la desaceleración... - Página 13 Programación avanzada - Dip 6 y DIP 9 en posición ON Tiempo de pausa y desaceleraciones programables 1) mantenga pulsado el botón STOP/PROG hasta que se encienda el led LD1, alrededor de 5 segundos. 2) pulse el botón PP, el motor realizará el movimiento de apertura y llegará al tope – FIG.2A. 3) espere el tiempo de pausa deseado y pulse de nuevo PP, el motor realizará...
- Página 14 FIG.1 TOPE DE CIERRE – FIG.1A...
- Página 15 FIG.2 TOPE DE ABERTURA – FIG.2A...
-
Página 16: Descripción
CONFIGURACIONES DE LAS FUNCIONES (tab. 3) Las diferentes opciones descritas se seleccionan con el dip-switch funciones (detalle 19 de fig.14) - Tenga en cuenta que para que la central aprenda una modificación de las configuraciones habrá que cortar y activar la alimentación, o bien cortocircuitar por un instante los 2 contactos de reajuste de la central. TAB. -
Página 17: Advertencias Importantes Sobre La Instalacion
RECEPTOR ENCHUFABLE modelo OC (opcional) Los receptores son de autoaprendizaje y pueden memorizar varios códigos en el mismo canal. Las funciones de dos canales radio son: Canal 1 Paso a paso Canal 2 NC Para memorizar los transmisores, proceda de la siguiente manera: - Conecte el receptor al conector (detalle 7 de fig.
