1 Lieferumfang

1.1 Installationsset

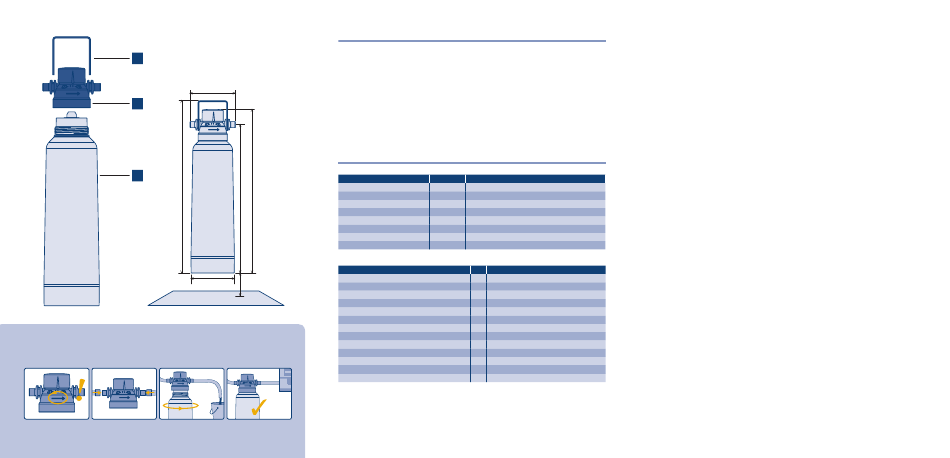

Das Installationsset bestiron besteht aus folgenden Teilen (siehe Abb. 1):
Filterkopf (1) mit Innengewinde zur Aufnahme der Filterkerze (3), passend für alle Filterkerzen-
größen mit Einbauplakette. Im Filterkopf sind ein Aquastop und ein Rückflußverhinderer integriert.
Halterung (2) zur Befestigung der Filterkerze bestiron.
Filterkerze bestiron in den Größen XL (3) mit Hygienekappe und Außengewinde zum
E
Einschrauben in den Filterkopf (1)

Einbau-und Bedienungsanleitung

Alle Bauteile sind aus hygienischen Gründen in Schutzfolie verpackt
1.2

Ersatzfilterkerze

Die Ersatzfilterpackung enthält die Ersatzfilterkerze mit Hygienekappe (3) in Schutzfolie verpackt und
die Einbau- und Bedienungsanleitung.

2 Technische Daten

2.1

Dimensionen und Massen

bestiron Type
A
Gesamthöhe ohne Bügel (A)
C
Gesamthöhe mit Bügel (B)
Anschlusshöhe (C)
Abstand zum Boden (D)
Einbaulänge (E)
Filterkerzen Ø (F)
Masse Filterkerze, trocken ca.
Masse Filterkerze, naß ca.
2.2

Betriebsbedingungen

bestiron Type
Anschlussgewinde (Zulauf/Ablauf)
D
F
Nenndurchfluss
Arbeitsdruckbereich
Zulaufwasserdruck
Druckverlust bei 30 L/h ¹
Druckverlust bei 60 L/h ¹
Druckverlust bei 180 L/h ¹
Wassertemperatur, min.–max.
Umgebungstemperatur, min.–max.
Umgebungstemperatur bei Lagerung/Transport, min.–max.
Betriebslage
Typische Kapazität
Partikelfiltration
¹ Bei Bypasseinstellung „0" und mit jeweils einem 1,5 m Schlauch DN8 am Zu- und Ablauf montiert.
* bei einer Eingangskonzentration von 1 mg/L Fe (II)
Filterwechsel: Spätestens nach 12 Monaten
4
XL
mm 492 - 502
mm 527
mm 448
mm 65
mm 125
mm 147
kg 8,4
kg 10,9
XL
3/8"
L/h 200
bar 2 – 8
bar > 1,2
bar 0,20
bar 0,50
bar 1,0
°C + 4 bis + 30
°C + 4 bis + 40
°C - 20 bis + 40
vertikal
L 10.000*
µm 200
