Item # 100 695 8767
Model # MIG140
USE AND CARE GUIDE

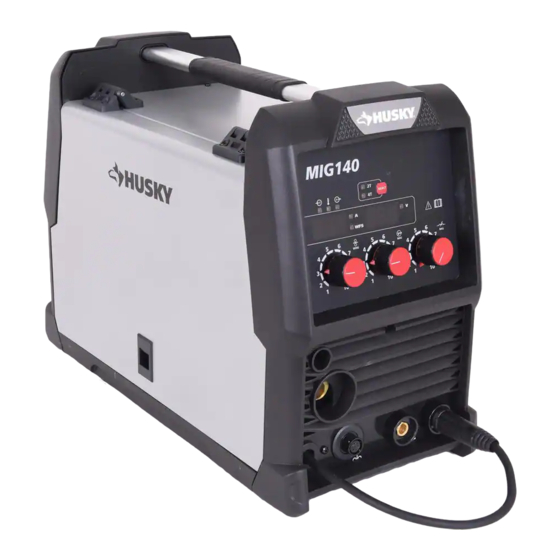

HUSKY MIG140 INVERTER WELDER
Questions, problems, missing parts?
Before returning to the store, call
Husky Customer Service
8 a.m. – 7 p.m., EST, Monday-Friday
9 a.m. – 6 p.m., EST, Saturday
1-888-43-HUSKY
HUSKYTOOLS.COM
THANK YOU
We appreciate the trust and con dence you have placed in Husky through the purchase of this inverter welder. We strive to continually
create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Husky!
Publicidad
Solución de problemas
Manuales relacionados para Husky MIG140
Resumen de contenidos para Husky MIG140
- Página 1 THANK YOU We appreciate the trust and con dence you have placed in Husky through the purchase of this inverter welder. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Página 2: Tabla De Contenido
Table of Contents Table of Contents ............. 2 Pre-operation ..............6 Safety Information ............2 Specifications ................6 Work Area Safety ..............2 Symbols ...................6 Personal Safety ................2 Package Contents (DIAGRAM) ..........7 Electrical Safety ...............3 Package Contents (LISTS) ............8 Fire Prevention .................4 Operation Instruction ............ -
Página 3: Electrical Safety
Do not weld in damp area or when welding equipment is in increased risk of electric shock when your body is grounded. contact with water or wet surface. □ Do not weld when body or clothes are wet. HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance. -
Página 4: Fire Prevention
Safety Information (continued) □ FIRE PREVENTION Do not weld or cut in areas (such as gas station) where the air may contain flammable substances such as combustible WARNING: Failure to protect combustible materials against dust, gas, or liquid vapors. welding sparks, hot slag and hot spatters can cause fire and □... -
Página 5: Arc Welding
3 YEAR LIMITED WARRANTY If this Husky product ever fails due to a defect in material or workmanship, return the product to any Home Depot retail store for replacement with an item of equal or greater value. This warranty excludes incidental / inconsequential damages due to misuse, abuse, or normal wear and tear. -
Página 6: Pre-Operation
Pre-operation SPECIFICATIONS Process MIG (GMAW - gas metal arc welding) Flux Core (FCAW – ux core arc welding) Power Plug 120V/20A Open Circuit Voltage Duty Cycles 90A @ 30% Welding Current Ranges 30A - 140A Welds Up To 1/8 in. steel Weldable Metals Steel, stainless steel Wire and Wire Spool Capacity... -
Página 7: Package Contents (Diagram)
Pre-operation (continued) PACKAGE CONTENTS (DIAGRAM) MIG Gu Spool Gu HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance. -
Página 8: Package Contents (Lists)
Pre-operation (continued) PACKAGE CONTENTS (LISTS) Part Description Part Description Output current indicator Inductance adjustment knob Tripped protection/alert indicator Negative (-) DINSE socket Input voltage indicator Positive (+) DINSE socket Voltage adjustment knob Gas input Wire feed speed adjustment knob ON/OFF power switch Hole for gas hose (spool gun) Input power cable Gun cable socket... -
Página 9: Operation Instruction
Open the gas cylinder valve and set the gas flow to approximately 21-40 cu ft/h on the regulator. □ Press the gun trigger to ensure that the gas is flowing through the gun. HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance. -
Página 10: Installing The Wire Spool
Operation Instruction (continued) Installing the Wire Spool □ Make sure ON/OFF power switch (O) is OFF and unplug the welder before proceeding. □ Open the welder case by pushing the buckle located on the side panel. □ Unscrew the wing nut (1), and remove key washers (2), spring (3) and spool cap (4). - Página 11 □ Cut off the over-extended wire that sticks out of the ux core gun if needed. Figure 3 (i) Locked Wire Feeder, (ii) Released Drive Roll Pressure Arm, (iii) Removed Drive Roll Knob HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance.
- Página 12 Operation Instruction (continued) Setting Up for MIG/Flux Core Welding □ Check your welding wire type. Flux core wire: Connect the ground clamp cable to positive (+) DINSE socket (M) and electrode polarity jumper (H) to the negative (-) DINSE socket (L). Solid core wire: Connect the ground clamp cable to the negative (-) DINSE socket (L) and electrode polarity jumper (H) to the positive (+) DINSE socket (M).
-
Página 13: Maintenance
Thus, replace the contact tip when it wears out. □ Nozzle must be cleaned periodically because spatter and slag will build up inside the nozzle during welding process. HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance. -
Página 14: Troubleshooting
Troubleshooting NOTE: When yellow tripped protection/alert indicator turns on, the possible causes are 1) tripped overheat protection; 2) short circuit alert; 3) tripped overvoltage protection; 4) overcurrent alert; 5) MIG gun switch issue alert. Please refer to a qualified electrician to check your welder. Problem Possible Cause Solution... - Página 15 Insufficient shielding gas at welding area. □ Check gas regulator setting and make sure the settings are correct. □ Check whether the shielding gas is being blown away. If yes, move to a shielded area. HUSKYTOOLS.COM Please contact 1-888-43-HUSKY for further assistance.
-
Página 16: Service Parts
Service Parts ASSEMBLY DIAGRAM Part Description Part Description Top cover Welding gun joint Hinge Output board Handle Quick connector Left cover Front window Lock Bottom housing Panel shield Insulation paper Given PCB Main PCB Spool Heat sink holder Wire feeder Front panel Fan base Knob... - Página 17 Questions, problems, missing parts? Before returning to the store, call Husky Customer Service 8 a.m. – 7 p.m., EST, Monday-Friday, 9 a.m. – 6 p.m., EST, Saturday 1-888-43-HUSKY HUSKYTOOLS.COM Retain this manual for future use.
-
Página 18: Máquina De Soldar Inversora Husky Mig140
GRACIAS Agradecemos la confianza que ha depositado en Husky con la compra de esta soldadora de plasma. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visíte nuestra página web donde podrá ver nuestra línea completa de productos disponibles... -
Página 19: Índice
Índice Índice ................2 Previo a la operación ........... 6 Información de seguridad ........... 2 Especificaciones ..............6 Seguridad en el área de trabajo ..........2 Símbolos ..................6 Seguridad personal ..............2 Contenido del paquete (DIAGRAMA) .........7 Seguridad eléctrica ..............3 Contenido del paquete (LISTAS) ..........8 Prevención de incendios ............4 Instrucción de funcionamiento ........ -
Página 20: Seguridad Eléctrica
□ No se debe cortar cuando el cuerpo o la ropa estén mojados. radiadores. Hay un mayor riesgo de descarga eléctrica cuando su cuerpo está conectado a tierra. HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. -
Página 21: Prevención De Incendios
Información de seguridad (continuación) □ PREVENCIÓN DE INCENDIOS No corte en áreas (como una gasolinera) donde el aire pueda contener sustancias inflamables como polvo combustible, ADVERTENCIA: Si no se protegen los materiales gas o vapores líquidos. combustibles contra las chispas al soldar, la □... -
Página 22: Soldadura Por Arco
GARANTÍA LIMITADA DE 3 AÑOS Si este producto Husky falla alguna vez debido a un defecto en los materiales o en la mano de obra, devuelva el producto a cualquier tienda minorista Home Depot para que sea reemplazado por un artículo de igual o mayor valor. Esta garantía excluye los daños incidentales / inconsecuentes debidos al mal uso, abuso o desgaste normal. -
Página 23: Previo A La Operación
Previo a la operación ESPECIFICACIONES Proceso MIG (GMAW - soldadura por arco metálico con gas) Flux Core (FCAW - soldadura por arco con núcleo de flujo) Enchufe de alimentación 120V / 20A Tensión del circuito abierto Ciclo de trabajo 90A @ 30% Rangos de corriente de soldadura 30A - 140A Soldadura hasta... -
Página 24: Contenido Del Paquete (Diagrama)
Antes de hacer uso (continuación) CONTENIDO DEL PAQUETE (DIAGRAMA) MIG Gu Spool Gu HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. -
Página 25: Contenido Del Paquete (Listas)
Antes de hacer uso (continuación) CONTENIDO DEL PAQUETE (LISTAS) Parte Descripción Parte Descripción Indicador de corriente de salida Regulador de ajuste de la inductancia Protección/indicador de alerta disparado Enchufe DINSE negativo (-) Indicador de tensión de entrada Toma DINSE positiva (+) Regulador de ajuste de la tensión Entrada de gas Regulador de la velocidad de alimentación del alambre... -
Página 26: Instrucción De Funcionamiento
Abra la válvula de la botella de gas y ajuste el flujo de gas a aproximadamente 21-40 pies cúbicos/h en el regulador. □ Presione el gatillo de la pistola para asegurarse de que el gas fluye a través de la misma. HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. -
Página 27: Instalación De La Bobina De Alambre
Instrucciones de funcionamiento (continuación) Instalación de la bobina de alambre □ Asegúrese de que el interruptor de encendido/apagado (H) esté apagado y desenchufe la soldadora antes de proceder. □ Abra el maletín de la soldadora empujando la hebilla situada en el panel lateral. -
Página 28: Colocación Del Alambre De Soldadura
Corte el alambre que sobresale de la pistola de núcleo de flujo si es necesario. Imagen 3 (i) Alimentador de alambre bloqueado, (ii) Brazo de presión del rodillo guía liberado, (iii) Regulador del rodillo guía retirado. HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. -
Página 29: Configuración Para La Soldadura Mig/Con Núcleo De Flujo
Instrucciones de funcionamiento (continuación) Configuración para la soldadura MIG/con núcleo de flujo □ Compruebe el tipo de alambre de soldadura. Alambre de núcleo de flujo: Conecte el cable de la pinza de masa al enchufe positivo (+) DINSE (M) y el puente de polaridad del electrodo (H) al enchufe negativo (-) DINSE (L). -
Página 30: Ajuste De La Pistola De Bobina
Por lo tanto, sustituya la punta de contacto cuando se desgaste. □ La boquilla debe limpiarse periódicamente porque las salpicaduras y la escoria se acumulan dentro de la boquilla durante el proceso de soldadura. HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. -
Página 31: Solución De Problemas
Solución de problemas AVISO: Cuando la protección disparada enciende el indicador de alerta amarillo, las posibles causas son: 1) protección de sobrecalentamiento disparada; 2) alerta de cortocircuito; 3) protección de sobretensión disparada; 4) alerta de sobrecorriente; 5) alerta de problema del interruptor de la pistola MIG. Diríjase a un electricista cualificado para comprobar su soldadora. Problema Causa posible Solución... - Página 32 Limpie la insuficiente). obstrucción si es necesario. □ □ Tensión de entrada incorrecta en la Compruebe la tensión de salida. soldadora. HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda.
- Página 33 Solución de problemas (continuación) Causa posible Solución Problema □ □ Frecuentes disparos de El disyuntor es insuficiente para Asegúrese de que el disyuntor se ajusta a la corriente de trabajo de la soldadora. los disyuntores. la corriente de trabajo del soldador.
-
Página 34: Partes De Servicio
Tapa decorativa Válvula solenoide Base de aislamiento de la toma Anillo de orientación Enchufe de ventilación Cable de alimentación Tapa delantera Racor de entrada de aire Protector del enchufe de ventilación HUSKYTOOLS.COM Póngase en contacto al 1-888-43-HUSKY para obtener ayuda. - Página 35 ¿Tiene preguntas, problemas o ha perdido alguna parte? Antes de volver a la tienda, llame al servicio de atención al cliente de Husky. 8 de la mañana a 7 de la tarde., EST, de lunes a viernes, de 9 de la mañana a 6 de la tarde, EST, los sábados 1-888-43-HUSKY HUSKYTOOLS.COM...
