[6] Sistema de control del lado secundario
Si se emplea un sistema de intercambiador de calor indirecto que utilice un Q-1SCK (vendido por separado), preste
atención a los siguientes puntos.
Instale el Q-1SCK (sensor de flujo y sensor de temperatura) en el circuito del lado secundario tal como se muestra
abajo para realizar el control.
I Circuito de calentamiento
de la unidad
(1) Notas sobre la configuración y selección de componentes
1 Puntos que tener en cuenta para los tubos de agua del lado secundario
I Detalles sobre los componentes del circuito de calentamiento de la unidad
* Para más información, consulte la página 11.
II Detalles sobre los componentes del circuito de calentamiento del intercambiador de calor

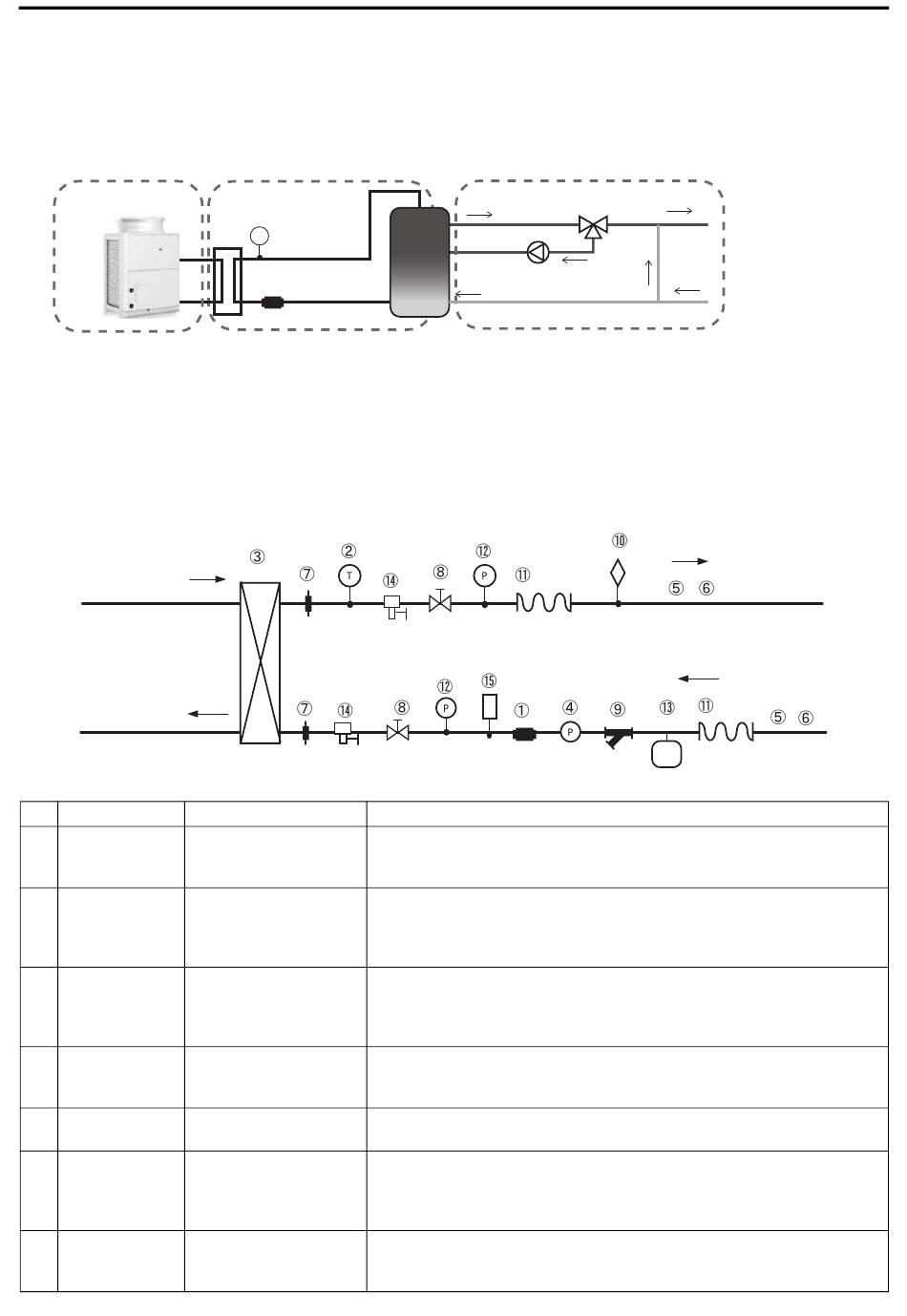

Diagrama esquemático de tubos y componentes del sistema de tubos para el circuito secundario
De la unidad de bomba de calor
A la unidad de bomba de calor
N.º
Componente
Sensor de flujo
Mide y controla el caudal
1
(Piezas
del lado secundario.
opcionales)
Sensor de
Mide y controla la
temperatura
temperatura del agua
2
(Piezas
caliente de la salida del
opcionales)
lado secundario.
Intercambia calor entre la
Intercambiador
salida de agua caliente
3
de calor de
de la unidad y la entrada
placas
de agua del depósito.
Bomba +
Saca agua caliente del
4
dispositivo de
lado secundario y ajusta
ajuste del caudal
el caudal.
5
Tubos de agua
Canal de flujo del agua
Previene daños en las
Calentador
tuberías debido a la
6
anticongelante
congelación del circuito
de agua.
Facilita el reemplazo de
7
Junta de unión
piezas.
II Circuito del lado secundario
Sensor de temperatura
T
Sensor de flujo
Aplicación
Asegúrese de instalar este componente entre el flujo descendente del
dispositivo de ajuste del caudal y el intercambiador de calor.
Instale este componente en la salida del intercambiador de calor.
Seleccione un intercambiador de calor que sea apropiado para la capacidad.
Seleccione una bomba y un dispositivo de ajuste del caudal que sean
adecuados para el sistema. Instálelos en la salida inferior del depósito.
Asegúrese de realizar los trabajos de aislamiento pertinentes.
Seleccione unos tubos que permitan purgar el aire fácilmente.
Este componente debe instalarse en lugares donde la temperatura ambiente
pueda descender a 0 °C o menos.
Instale estos componentes en los dos lugares de la sección de paso de agua
fría y de la sección de paso de agua a alta temperatura para posibilitar el
reemplazo.
III Circuito de suministro de agua caliente
Observaciones y notas sobre la selección e instalación de componentes
15
Al depósito de almacenamiento
Del depósito de almacenamiento
