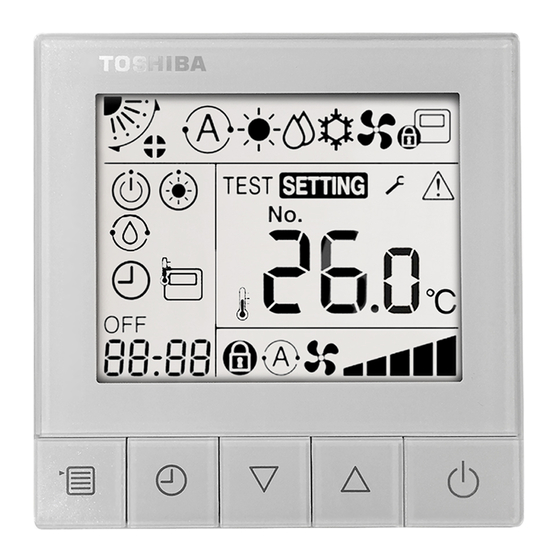

Toshiba RBC-ASCU11-E Manual De Instalación

Controlador remoto con cable
Manual de instalación
Lista de empaque
Nombre de
No. Cantidad
Apéndice
Controlador
remoto
compacto
1 1
Tornillo M4
x 25
2 2
Tornillo de
madera
3 2
Requisitos del sitio de
instalación
No instale el control remoto en un lugar
expuesto a la luz solar o al aire libre (cerca de
las ventanas o lugar similar).
El sensor de temperatura está integrado tanto
en el control remoto como en la unidad interior.
Se puede cambiar al usar.
(Se usa el sensor de temperatura de la unidad
interior cuando se entrega)
Al cambiar al control remoto, por favor,
siga las instrucciones a continuación para
asegurarse de que el sensor pueda detectar
la temperatura ambiente promedio. De lo
contrario, se recomienda usar el sensor de la
unidad interior.
• Instale el control remoto en un lugar 1-1.5
metros sobre el suelo.
• No instale el control remoto detrás de
ningún obstáculo donde no pueda detectar
la temperatura ambiente.
Utilizado por el personal de instalación - Operación y mantenimiento eléctrico
Nombre de
No. Cantidad
Apéndice
Manual de
Instalación
4 1
Manual de
Propietario
5 1
Terminal de
Cable
6 2
Perno de
plástico
7 2
Modelo:
RBC-ASCU11-E
• Instale el control remoto solo en una
habitación que use aire acondicionado.
• Instale el control remoto verticalmente en la
pared o similar.
• No instale el control remoto en un lugar
donde quede expuesto al aire de descarga
directa del acondicionador de aire.
• No instale el control remoto en la pared cuya
temperatura difiere en gran medida de la
temperatura ambiente.
Cómo conectar el control remoto
■ Diagramas de conexión
Como el cable del control remoto no tiene
polaridad, está bien si el terminal A y el terminal
B de la unidad interior están conectados de
manera inversa.
• Use cable de 2 núcleos sin
polaridad.
• Use cable de 0.5mm² -1.5mm²
Conexión de cable
Utilice el conector de cable adjunto para
conectar el cable del control remoto al de la
placa de terminales de la unidad interior.
Si las herramientas de engarzado no están
disponibles, utilice otros métodos confiables
para la conexión. No use solo la cinta aislante
para conectar; de lo contrario, puede ser
peligroso.
W: blanco
B: negro
