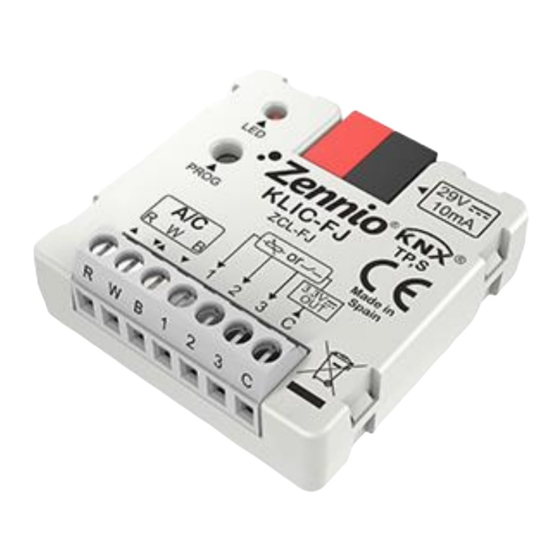

- Página 1 KLIC-FJ Pasarela KNX – RWB para unidades de A/A Fujitsu. ZCL-FJ dsñkmfroi Versión del programa de aplicación: [1.0] Edición del manual: [1.0]_a www.zennio.com...
-
Página 2: Tabla De Contenido
KLIC-FJ CONTENIDO Contenido ............................2 Introducción ..........................3 1.1 KLIC- FJ ..........................3 1.2 Instalación ........................4 1.3 Inicialización y fallo de tensión ..................5 Configuración .......................... 6 2.1 General ..........................6 2.2 Entradas ........................... 8 2.2.1. Entrada binaria ......................8 2.2.2. -
Página 3: Introducción
1 INTRODUCCIÓN 1.1 KLIC- FJ KLIC-FJ de Zennio es una pasarela que permite la comunicación bidireccional entre un sistema de control domótico KNX y los sistemas de aire acondicionado de Fujitsu a través de los tres hilos de conexión que proporcionan. -
Página 4: Instalación
Terminales de conexión, RWB (4): hilos que permiten la comunicación entre el KLIC-FJ y la unidad de A/A. A tal efecto, deberán conectarse estos cables a los conectores correspondientes de la placa base de la unidad. -
Página 5: Inicialización Y Fallo De Tensión
Figura 2. Conexión del KLIC-FJ a la máquina de A/A. Importante: en caso de que se desee controlar la máquina de A/A tanto mediante el KLIC-FJ como mediante el mando cableado de la propia máquina de A/A, debe tenerse en cuenta la configuración maestro-esclavo asignada a ambos. -
Página 6: Configuración
Funciones lógicas: ver sección 2.3. Pasarela A/A: ver sección 2.4. La última de ellas es la que concentra todas las funciones propias del KLIC-FJ, relativas a la comunicación con la unidad de A/A y a la gestión del sistema de climatización. - Página 7 KLIC-FJ Heartbeat (confirmación periódica de funcionamiento): este parámetro permite al integrador añadir un objeto de 1 bit (“[Heartbeat] Objeto para enviar ‘1’”) que se enviará periódicamente con el valor “1” con el fin de notificar que el dispositivo está en funcionamiento (sigue vivo).
-
Página 8: Entradas
KLIC-FJ 2.2 ENTRADAS El KLIC-FJ incorpora tres puertos de entrada analógico-digitales, cada uno de los cuales se puede configurar como: Entrada binaria, para la conexión de un pulsador o un interruptor/sensor. Sonda de temperatura, para conectar un sensor de temperatura de Zennio. -
Página 9: Sonda De Temperatura
DETEC-X de Zennio) a los puertos de entrada del KLIC-FJ. Consúltese el manual de usuario específico “Detector de movimiento” disponible en la sección de producto del KLIC-FJ del portal web de Zennio (www.zennio.com). Notas: El detector de movimiento con referencia ZN1IO-DETEC-P es compatible con diversos dispositivos Zennio. -
Página 10: Funciones Lógicas
Consúltese el documento específico “Funciones lógicas” (disponible en la sección de producto del KLIC-FJ en la página web de Zennio: www.zennio.com) para obtener información detallada sobre el uso de las funciones lógicas y su parametrización en ETS. -
Página 11: Pasarela A/A
2.4 PASARELA A/A 2.4.1 CONFIGURACIÓN El KLIC-FJ permite la supervisión y el control de la máquina de aire acondicionado de manera similar a como se efectúa desde el mando cableado de la máquina. A través del bus KNX se podrá enviar al KLIC-FJ las órdenes para controlar las siguientes funciones básicas del sistema de aire acondicionado:... - Página 12 KNX. Asimismo, el KLIC-FJ proporciona la función de gestión de errores (ver sección 2.4.6), que permite el envío al bus de mensajes en caso de la máquina de A/A notifique algún error.
-
Página 13: Configuración De Control
(especialmente si se emplea el mando cableado adicional): 1. Desconectar la alimentación de la instalación. 2. Conectar los controladores a la unidad de A/A (el KLIC-FJ con el programa de aplicación descargado previamente). 3. Conectar la alimentación de la instalación. -
Página 14: Configuración De Tipo De Error
MODOS DE OPERACIÓN Figura 9: Pasarela A/A. Configuración. Modo de operación. KLIC-FJ permite controlar el modo de operación de climatización de la máquina de A/A a través de los siguientes objetos, disponibles por defecto: “[AA] Modo”: objeto de 1 byte que permite seleccionar el modo de operación de climatización. -
Página 15: Ventilador
KLIC-FJ “[AA] Modo (estado)”: objeto de 1 byte que permite conocer el estado del modo de operación de climatización. Valor del objeto Modo de la máquina Auto Calentar Enfriar Ventilación Aire seco Tabla 1. Modos de operación de climatización. Adicionalmente, se podrá habilitar por parámetro un modo simplificado para los modos frío y calor. -
Página 16: Temperatura De Consigna
Calendar y Auto; para el modo Ventilación estos límites no serán tenidos en cuenta), siempre que los límites permanezcan dentro del rango predefinido por la unidad de A/A. Cuando el KLIC-FJ reciba una orden para enviar a la unidad de A/A una consigna superior (o inferior) a los límites configurados, enviará... -
Página 17: Temperatura De Referencia
KLIC-FJ “[AA] Temperatura de consigna: límite inferior”: objeto de 2 bytes que permite cambiar el límite inferior en tiempo de ejecución. “[AA] Temperatura de consigna: límite inferior (estado)”: objeto de 2 bytes que proporciona el estado del límite inferior. “[AA] Temperatura de consigna: límite superior”: objeto de 2 bytes que permite cambiar el límite inferior en tiempo de ejecución. -
Página 18: Tiempo De Operación
KLIC-FJ TIEMPO DE OPERACIÓN Figura 13: Pasarela A/A. Configuración. Tiempo de operación. Se permitirá conocer las horas de funcionamiento que lleva la máquina de A/A a través del objeto de 2 bytes “[AA] Tiempo de operación”. Este objeto puede leerse y sobrescribirse en tiempo de ejecución. - Página 19 Configuración inicial: establece el estado inicial que el KLIC-FJ enviará a la máquina de A/A tras una descarga o un reinicio del dispositivo: ➢ “Por defecto”: el estado inicial será el último conocido por el KLIC-FJ. ➢ “Personalizada”: ver sección 2.4.4.
-
Página 20: Velocidades
2.4.2 VELOCIDADES La función de Velocidades permite el envío de órdenes a la máquina de A/A para conmutar las velocidades de ventilación disponibles. Para ello, el KLIC-FJ ofrece un control de tipo porcentaje. Asimismo, el KLIC-FJ permite la activación del modo automático de control de la ventilación. -
Página 21: Lamas
(o rejillas) que dirigen el flujo de aire hacia fuera. Para ello, el KLIC-FJ ofrece sendos controles de tipo porcentaje y de tipo binario. Asimismo, el KLIC-FJ permite la activación del modo oscilante de las lamas. - Página 22 KLIC-FJ Para configurar estas opciones se recomienda consultar el manual de usuario de la unidad de A/A. PARAMETRIZACIÓN ETS Al habilitar esta función, aparecerá en el menú de la izquierda la pestaña Lamas, que contiene los siguientes parámetros. Figura 18. Lamas.
-
Página 23: Configuración Inicial
2.4.4 CONFIGURACIÓN INICIAL La configuración inicial personalizada permite establecer el estado que, tras una programación o un reinicio del dispositivo, el KLIC-FJ enviará a la máquina de A/A. Este estado se define en términos de On/Off, modo, velocidad de ventilación, posición de lamas y consigna. - Página 24 KLIC-FJ Figura 19. Configuración inicial. On/Off: “Último” (estado en el que se encontrara la máquina antes del reinicio), “On” (encendido) u “Off” (apagado). Modo: “Último”, “Automático”, “Calentar”, “Enfriar,” “Ventilación”, o “Aire seco”. Velocidad del ventilador: “Último”, “Automático” o en alguna de las velocidades disponibles (1-4), según se haya parametrizado.
-
Página 25: Escenas
La función de Escenas permite definir una serie de estados (en términos de On/Off, modo, velocidad de ventilación, etc.) que el KLIC-FJ enviará a la unidad de A/A siempre que se reciban los correspondientes valores de escena desde el bus KNX. -
Página 26: Gestión De Errores
Nota: este valor puede verse modificado según los límites de consigna establecidos. 2.4.6 GESTIÓN DE ERRORES El KLIC-FJ puede gestionar dos tipos de error: Errores internos: se trata de errores propios del proceso de comunicación entre el KLIC-FJ y la unidad de A/A: ➢... - Página 27 Errores de la máquina de A/A: se trata de errores reportados por la propia unidad de A/A. El KLIC-FJ puede notificar al bus KNX el código del error reportado, si bien se recomienda consultar la documentación específica de la máquina de A/A para identificar su causa.
- Página 28 KLIC-FJ En caso de detectarse alguno de los errores internos, se enviará su objeto correspondiente con valor “1”. Una vez cese el error, el objeto se enviará con valor “0”. Objetos de errores de la máquina de A/A: ➢ “[AA] Error unidad A/A: error activo”: objeto de 1 bit que informa de que hay presente un error en la máquina de A/A.
-
Página 29: Anexo I. Objetos De Comunicación
KLIC-FJ ANEXO I. OBJETOS DE COMUNICACIÓN “Rango funcional” muestra los valores que, independientemente de los permitidos por el bus dado el tamaño del objeto, tienen utilidad o un significado específico, porque así lo establezcan o restrinjan el estándar KNX o el propio programa de aplicación. - Página 30 KLIC-FJ [Ex] [Puls. Corta] Parar persiana / 1 Bit C T - - - DPT_Step Envío de 1 (Parar/Paso abajo) paso abajo [Ex] [Puls. Corta] Parar persiana / Conmutación 0/1 (Parar/Paso 1 Bit C T - - - DPT_Step paso conmutado...
- Página 31 KLIC-FJ [Ex] [Puls. Corta] Valor constante 2 Bytes C T - - - DPT_Value_2_Ucount 0 - 65535 0 - 65535 (entero) -671088.64 - [Ex] [Puls. Corta] Valor constante 2 Bytes C T - - - 9.xxx Valor en coma flotante 670760.96...
- Página 32 KLIC-FJ 1 Bit C T - - - DPT_Switch [Ex] [Puls. Larga] Luz On Envío de 1 (On) 1 Bit C T - - - DPT_Switch [Ex] [Puls. Larga] Luz Off Envío de 0 (Off) 1 Bit C T - W - DPT_Switch [Ex] [Puls.
- Página 33 KLIC-FJ [Ex] Detección de presencia: 114, 143, 172 1 Bit C - - W - DPT_Enable Dependiente de los parámetros habilitar [Ex] Detección de presencia: 115, 144, 173 1 Bit C - - W - Dependiente de los parámetros día/noche [Ex] Detección de presencia: estado...
- Página 34 KLIC-FJ [AA] Error unidad AA: código de 14 Bytes S C T R - - DPT_String_ASCII Ver manual de la unidad de AA error 0 % = Automática; [0.4...25.1] % = V1; 1 Byte C - - W - DPT_Scaling...
- Página 35 KLIC-FJ [AA] Lamas horizontales: control P1 = 25 %; P2 = 50 %; P3 = 75 %; P4 = 1 Byte C T R - - DPT_Scaling 0% - 100% porcentaje (estado) 100 % 0 % = Mov.; [0.4...20] % = P1;...
-
